5

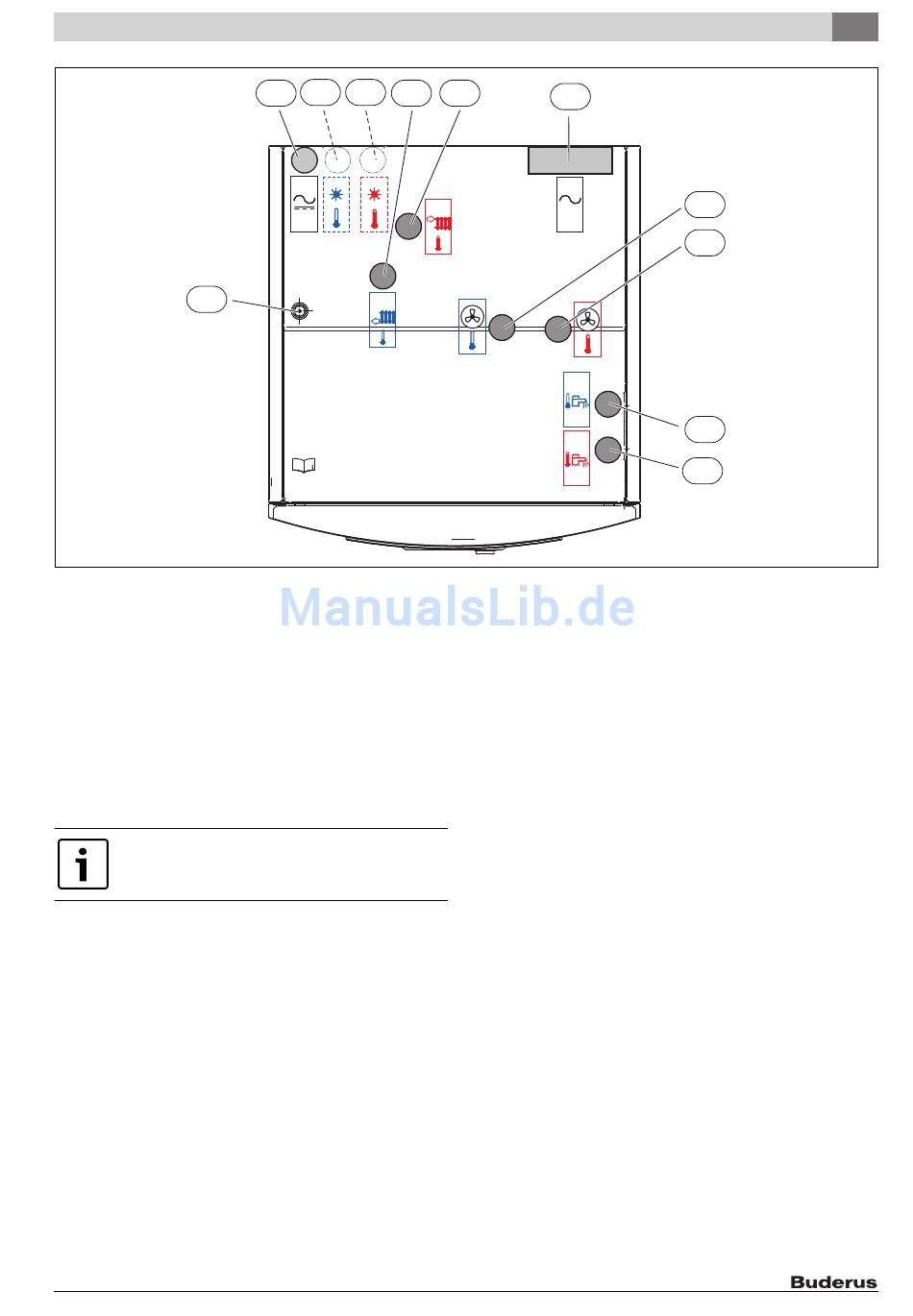

Bild 7
Anschlüsse der Inneneinheit
[1]
Primärausgang Flüssigkeitsseite 3/8" (zur Außeneinheit ODU)
[2]
Primäreingang Gasseite 5/8" (von der Außeneinheit ODU)
[3]
Kaltwasseranschluss
[4]
Warmwasseranschluss
[5]
Kabeldurchführung zum IP-Modul (Zubehör)
[6]
Kabelkanal für CAN-BUS und Fühler
[7]
Rücklauf zum Solarsystem (nur bei WPLS RTS)
[8]
Vorlauf vom Solarsystem (nur bei WPLS RTS)
[9]
Rücklauf von der Heizungsanlage
[10] Vorlauf zur Heizungsanlage
[11] Kabelkanal für Elektroanschluss
5.1.1
Sicherheitsgruppe ohne Bypass
Das Standardsystem ist für den Betrieb ohne Heizkreis-
pumpe (PC1) und Bypass/Pufferspeicher ausgelegt.
IDUS6-13.2 T/TS – 6 720 814 473 (2015/06)
7
8
6
9
<50V
Abmessungen, Mindestabstände und Rohranschlüsse
10
11
230V
/
400V
1
2
3
4
6 720 809 156-08.2I
5
11
