EMS / CAN-BUS-Schaltplan
1
8

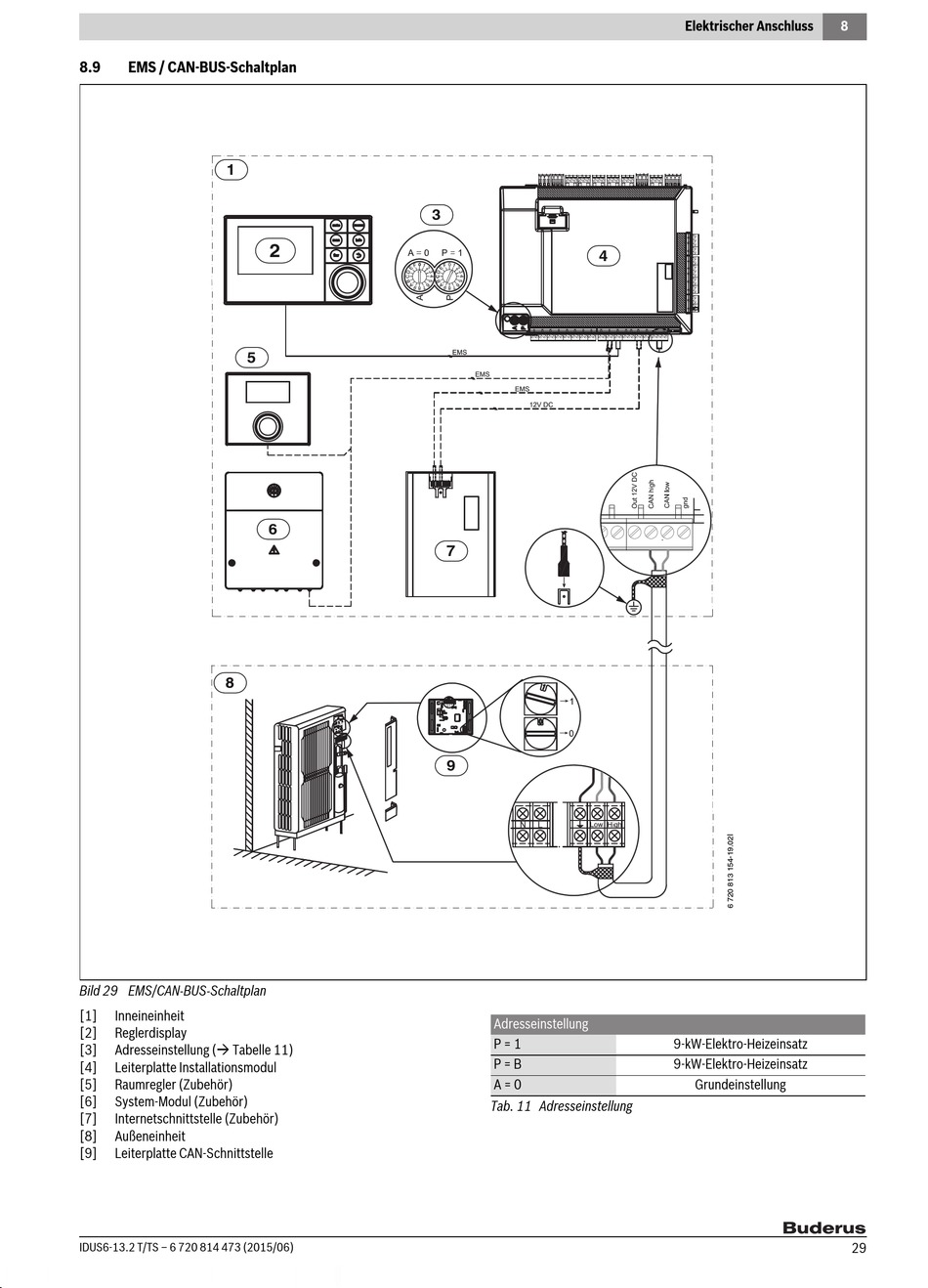

Bild 29 EMS/CAN-BUS-Schaltplan
[1]
Inneineinheit
[2]
Reglerdisplay
[3]
Adresseinstellung ( Tabelle 11)
[4]
Leiterplatte Installationsmodul
[5]
Raumregler (Zubehör)
[6]
System-Modul (Zubehör)
[7]
Internetschnittstelle (Zubehör)
[8]
Außeneinheit
[9]
Leiterplatte CAN-Schnittstelle
