8 Elektrischer Anschluss
8.10 Spannungsversorgung Außen- und Inneneinheit, 9 kW 3 N~
3

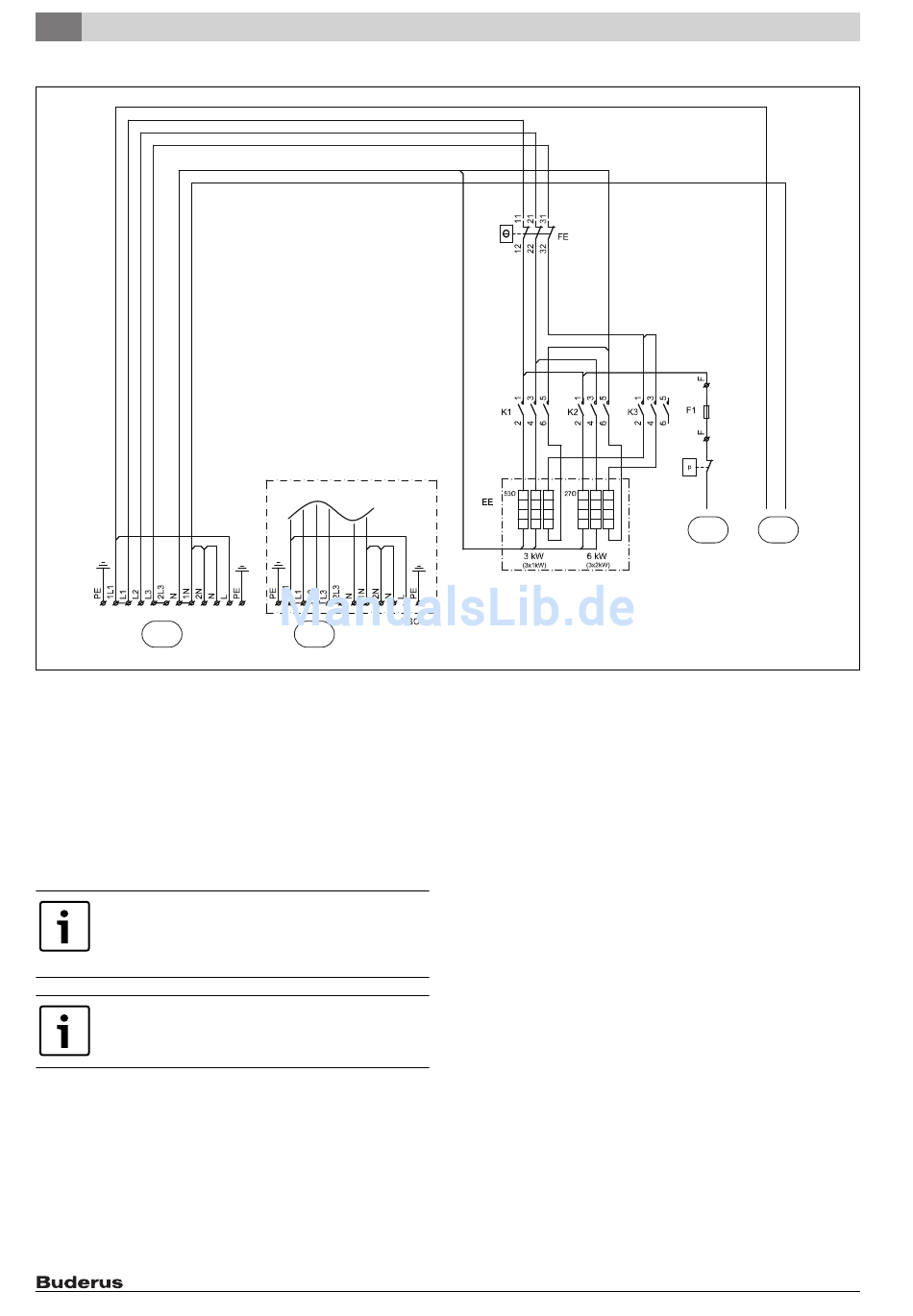

Bild 30 Spannungsversorgung 9-kW-Inneneinheit
[1] Betriebsspannung Installationsmodul ([1] Abb. 31)
[2] Alarmausgang Elektro-Heizeinsatz ([2] Abb. 31)
[3] Eingang 400 V 3 N~
[4] Eingang 230 V 1 N~
[EE] Elektroheizung
[FE] Überhitzungsschutz Elektro-Heizeinsatz
[F1] Anschlussklemmensicherung
[K1] Schütz Stufe 1
[K2] Schütz Stufe 2
[K3] Schütz Stufe 3
400 V 3 N~
Anschluss an: L1-L2-L3-1N-PE.
Versorgung der Außeneinheit: 2L3-2N-PE.
Bedienfeld: L-N-PE
230 V 1 N~
Anschluss an: L1-1N-PE.
Brücken beachten.
• Elektro-Heizeinsatz im Kompressormodus: 2-4-6 kW (K3 gesperrt)
• Nur Elektro-Heizeinsatz, Kompressor aus: 2-4-6-9 kW
30
4
2 1
6 720 813 154-20.1I
