Störungen

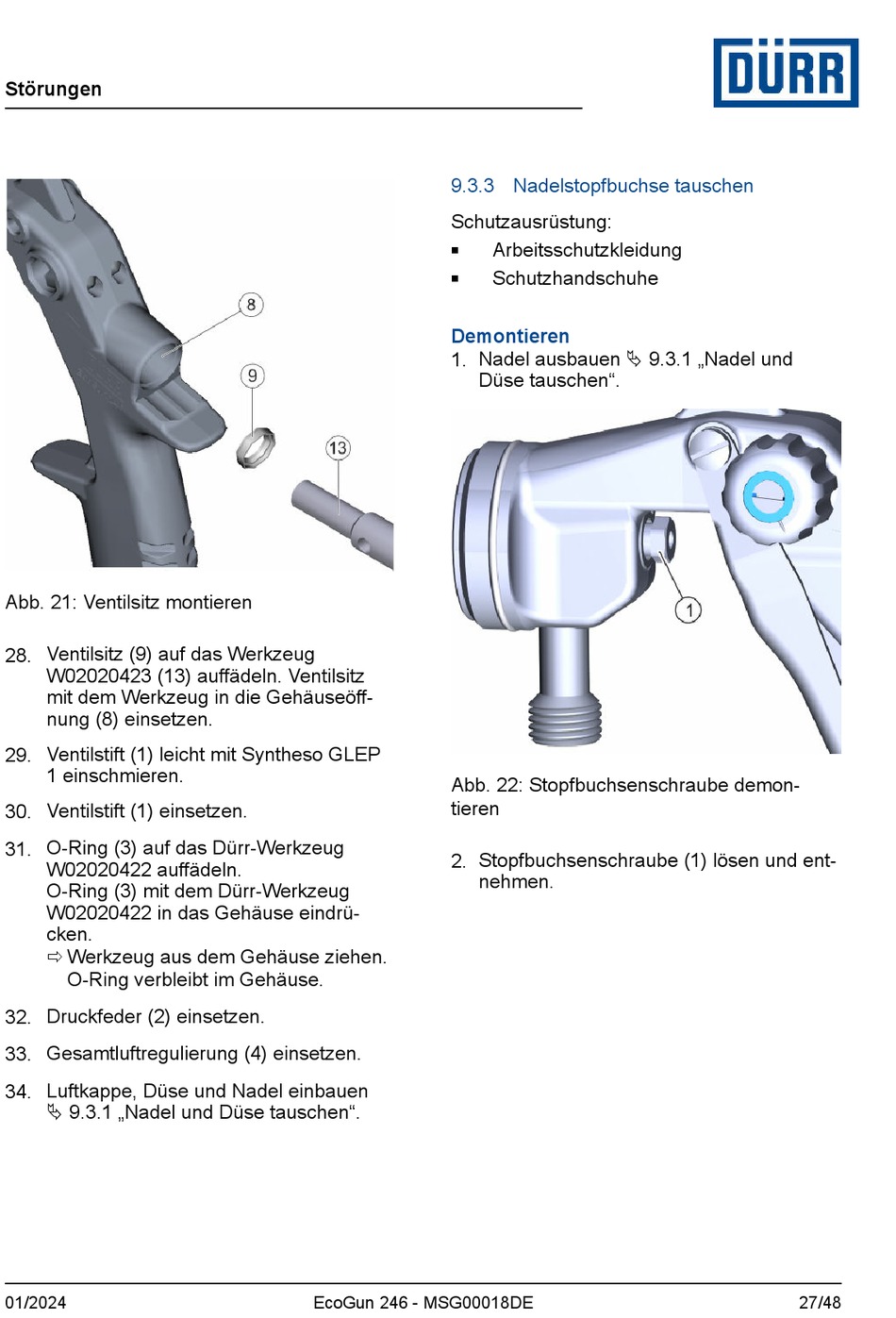

Abb. 21: Ventilsitz montieren
28. Ventilsitz (9) auf das Werkzeug
W02020423 (13) auffädeln. Ventilsitz
mit dem Werkzeug in die Gehäuseöff-
nung (8) einsetzen.
29. Ventilstift (1) leicht mit Syntheso GLEP
1 einschmieren.
30. Ventilstift (1) einsetzen.
31. O-Ring (3) auf das Dürr-Werkzeug
W02020422 auffädeln.
O-Ring (3) mit dem Dürr-Werkzeug
W02020422 in das Gehäuse eindrü-
cken.
ð Werkzeug aus dem Gehäuse ziehen.
O-Ring verbleibt im Gehäuse.
32. Druckfeder (2) einsetzen.
33. Gesamtluftregulierung (4) einsetzen.
34. Luftkappe, Düse und Nadel einbauen
Ä 9.3.1 „Nadel und Düse tauschen".
01/2024
9.3.3 Nadelstopfbuchse tauschen
Schutzausrüstung:
n
n
Demontieren
1. Nadel ausbauen Ä 9.3.1 „Nadel und
Düse tauschen".
Abb. 22: Stopfbuchsenschraube demon-
tieren
2. Stopfbuchsenschraube (1) lösen und ent-
nehmen.
EcoGun 246 - MSG00018DE
Arbeitsschutzkleidung
Schutzhandschuhe
27/48
