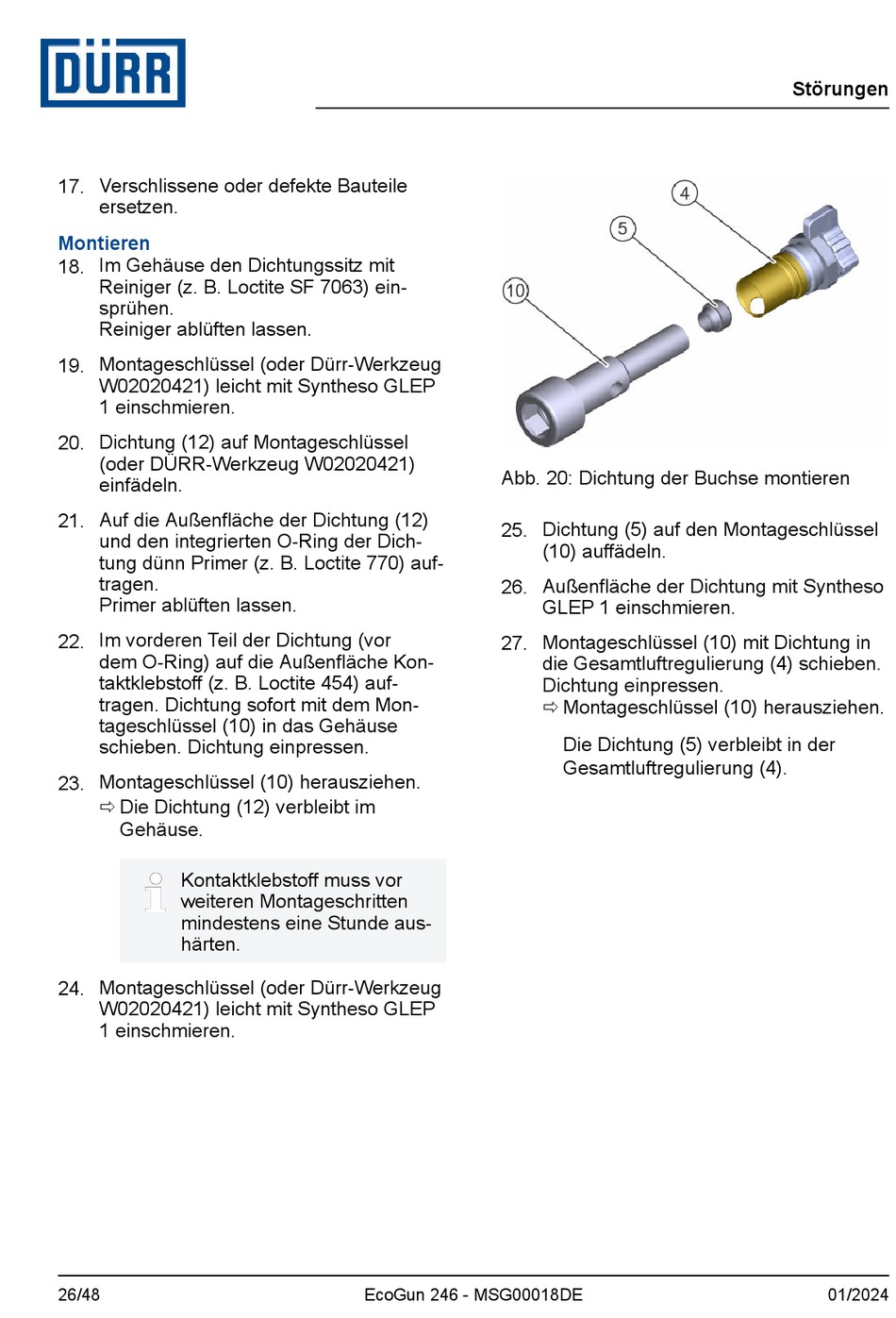

17. Verschlissene oder defekte Bauteile
ersetzen.
Montieren
18. Im Gehäuse den Dichtungssitz mit
Reiniger (z. B. Loctite SF 7063) ein-
sprühen.
Reiniger ablüften lassen.
19. Montageschlüssel (oder Dürr-Werkzeug
W02020421) leicht mit Syntheso GLEP
1 einschmieren.
20. Dichtung (12) auf Montageschlüssel
(oder DÜRR-Werkzeug W02020421)
einfädeln.
21. Auf die Außenfläche der Dichtung (12)
und den integrierten O-Ring der Dich-
tung dünn Primer (z. B. Loctite 770) auf-
tragen.
Primer ablüften lassen.
22. Im vorderen Teil der Dichtung (vor
dem O-Ring) auf die Außenfläche Kon-
taktklebstoff (z. B. Loctite 454) auf-
tragen. Dichtung sofort mit dem Mon-
tageschlüssel (10) in das Gehäuse
schieben. Dichtung einpressen.
23. Montageschlüssel (10) herausziehen.
ð Die Dichtung (12) verbleibt im
Gehäuse.
Kontaktklebstoff muss vor
weiteren Montageschritten
mindestens eine Stunde aus-
härten.
24. Montageschlüssel (oder Dürr-Werkzeug
W02020421) leicht mit Syntheso GLEP
1 einschmieren.
26/48
Abb. 20: Dichtung der Buchse montieren
25. Dichtung (5) auf den Montageschlüssel
26. Außenfläche der Dichtung mit Syntheso
27. Montageschlüssel (10) mit Dichtung in
EcoGun 246 - MSG00018DE
(10) auffädeln.
GLEP 1 einschmieren.
die Gesamtluftregulierung (4) schieben.
Dichtung einpressen.
ð Montageschlüssel (10) herausziehen.
Die Dichtung (5) verbleibt in der
Gesamtluftregulierung (4).
Störungen
01/2024
