Materialmenge einstellen

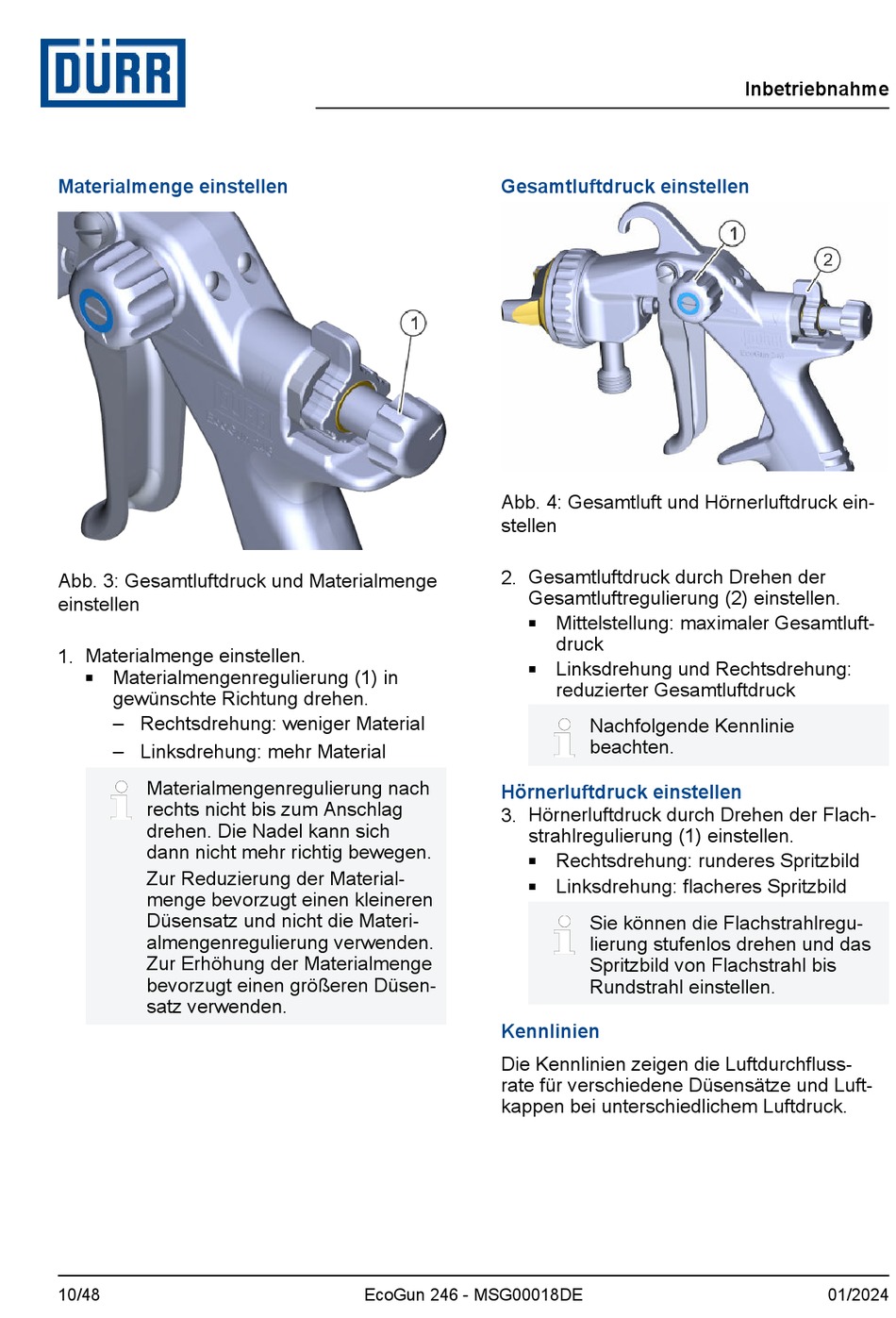

Abb. 3: Gesamtluftdruck und Materialmenge
einstellen
1. Materialmenge einstellen.
Materialmengenregulierung (1) in
n
gewünschte Richtung drehen.
– Rechtsdrehung: weniger Material
– Linksdrehung: mehr Material
Materialmengenregulierung nach
rechts nicht bis zum Anschlag
drehen. Die Nadel kann sich
dann nicht mehr richtig bewegen.
Zur Reduzierung der Material-
menge bevorzugt einen kleineren
Düsensatz und nicht die Materi-
almengenregulierung verwenden.
Zur Erhöhung der Materialmenge
bevorzugt einen größeren Düsen-
satz verwenden.
10/48
Gesamtluftdruck einstellen
Abb. 4: Gesamtluft und Hörnerluftdruck ein-
stellen
2. Gesamtluftdruck durch Drehen der
Gesamtluftregulierung (2) einstellen.
n
n
Hörnerluftdruck einstellen
3. Hörnerluftdruck durch Drehen der Flach-
strahlregulierung (1) einstellen.
n
n
Kennlinien
Die Kennlinien zeigen die Luftdurchfluss-
rate für verschiedene Düsensätze und Luft-
kappen bei unterschiedlichem Luftdruck.
EcoGun 246 - MSG00018DE
Mittelstellung: maximaler Gesamtluft-
druck
Linksdrehung und Rechtsdrehung:
reduzierter Gesamtluftdruck
Nachfolgende Kennlinie
beachten.
Rechtsdrehung: runderes Spritzbild
Linksdrehung: flacheres Spritzbild
Sie können die Flachstrahlregu-
lierung stufenlos drehen und das
Spritzbild von Flachstrahl bis
Rundstrahl einstellen.
Inbetriebnahme
01/2024
