Betrieb

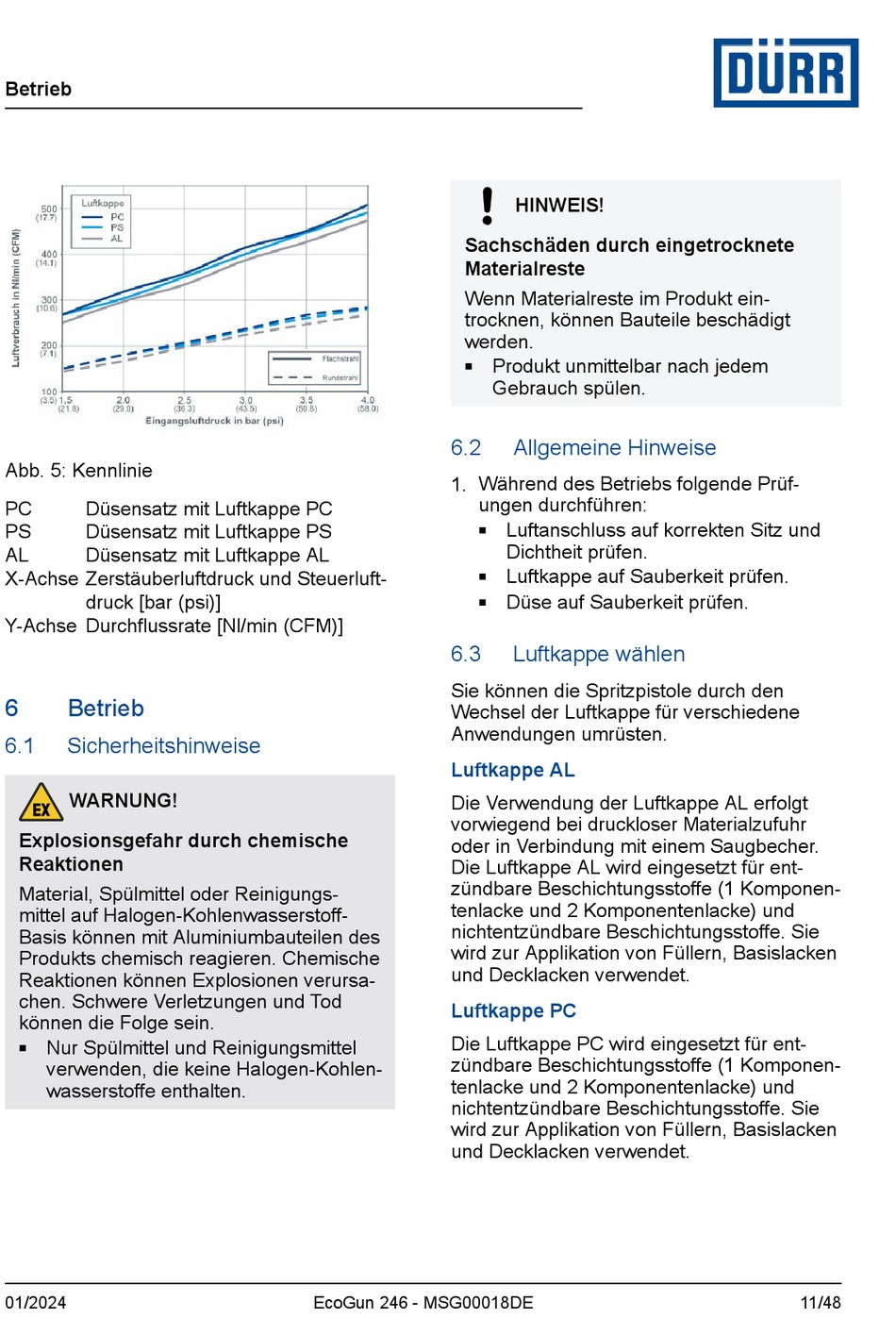

Abb. 5: Kennlinie
PC
Düsensatz mit Luftkappe PC
PS
Düsensatz mit Luftkappe PS
AL
Düsensatz mit Luftkappe AL
X-Achse Zerstäuberluftdruck und Steuerluft-
druck [bar (psi)]
Y-Achse Durchflussrate [Nl/min (CFM)]
6
Betrieb
6.1
Sicherheitshinweise
WARNUNG!
Explosionsgefahr durch chemische
Reaktionen
Material, Spülmittel oder Reinigungs-
mittel auf Halogen-Kohlenwasserstoff-
Basis können mit Aluminiumbauteilen des
Produkts chemisch reagieren. Chemische
Reaktionen können Explosionen verursa-
chen. Schwere Verletzungen und Tod
können die Folge sein.
Nur Spülmittel und Reinigungsmittel
n
verwenden, die keine Halogen-Kohlen-
wasserstoffe enthalten.
01/2024
Sachschäden durch eingetrocknete
Materialreste
Wenn Materialreste im Produkt ein-
trocknen, können Bauteile beschädigt
werden.
n
6.2
1. Während des Betriebs folgende Prüf-
ungen durchführen:
n
n
n
6.3
Sie können die Spritzpistole durch den
Wechsel der Luftkappe für verschiedene
Anwendungen umrüsten.
Luftkappe AL
Die Verwendung der Luftkappe AL erfolgt
vorwiegend bei druckloser Materialzufuhr
oder in Verbindung mit einem Saugbecher.
Die Luftkappe AL wird eingesetzt für ent-
zündbare Beschichtungsstoffe (1 Komponen-
tenlacke und 2 Komponentenlacke) und
nichtentzündbare Beschichtungsstoffe. Sie
wird zur Applikation von Füllern, Basislacken
und Decklacken verwendet.
Luftkappe PC
Die Luftkappe PC wird eingesetzt für ent-
zündbare Beschichtungsstoffe (1 Komponen-
tenlacke und 2 Komponentenlacke) und
nichtentzündbare Beschichtungsstoffe. Sie
wird zur Applikation von Füllern, Basislacken
und Decklacken verwendet.
EcoGun 246 - MSG00018DE
HINWEIS!
Produkt unmittelbar nach jedem
Gebrauch spülen.
Allgemeine Hinweise
Luftanschluss auf korrekten Sitz und
Dichtheit prüfen.
Luftkappe auf Sauberkeit prüfen.
Düse auf Sauberkeit prüfen.
Luftkappe wählen
11/48
