Störungen

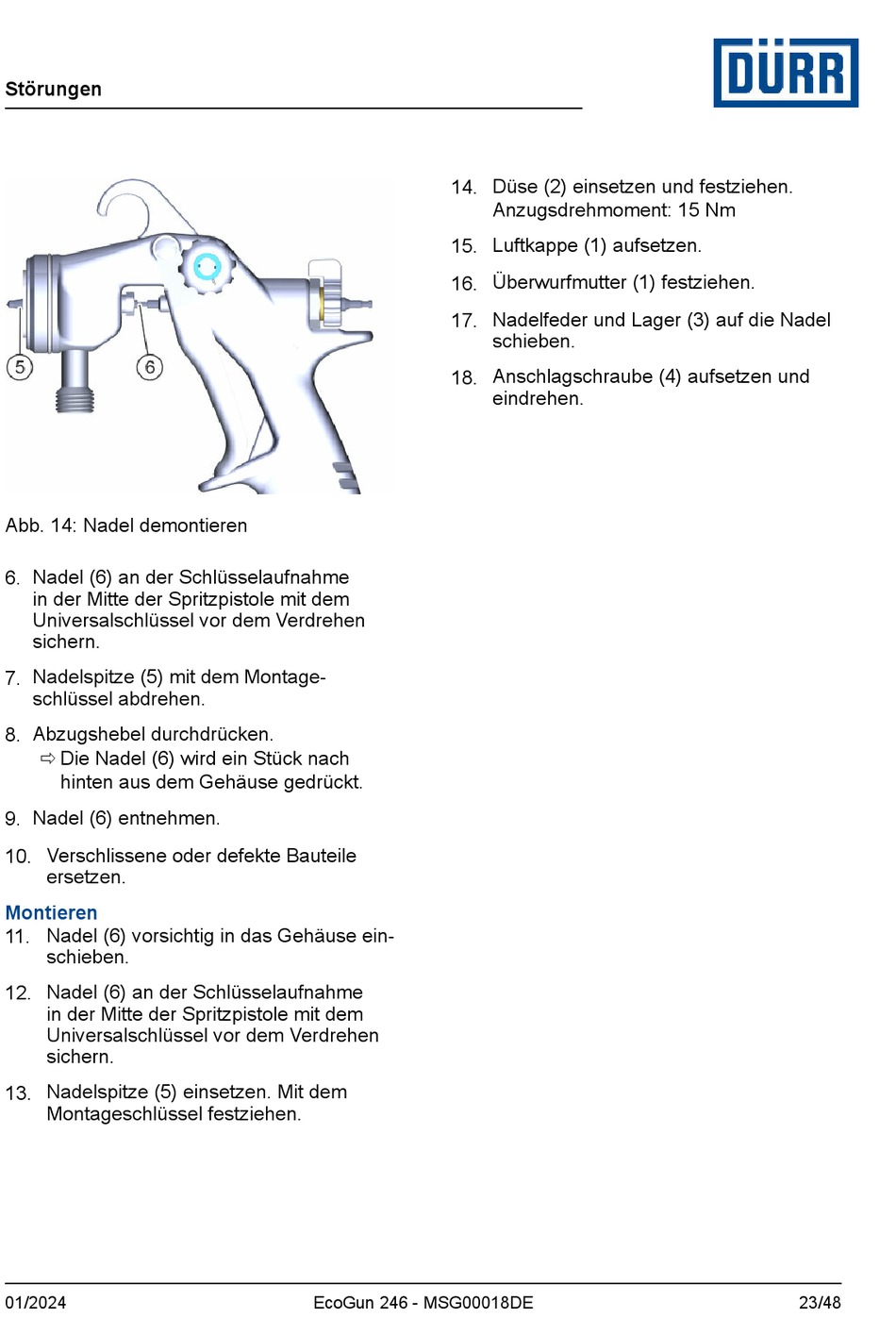

Abb. 14: Nadel demontieren
6. Nadel (6) an der Schlüsselaufnahme
in der Mitte der Spritzpistole mit dem
Universalschlüssel vor dem Verdrehen
sichern.
7. Nadelspitze (5) mit dem Montage-
schlüssel abdrehen.
8. Abzugshebel durchdrücken.
ð Die Nadel (6) wird ein Stück nach
hinten aus dem Gehäuse gedrückt.
9. Nadel (6) entnehmen.
10. Verschlissene oder defekte Bauteile
ersetzen.
Montieren
11. Nadel (6) vorsichtig in das Gehäuse ein-
schieben.
12. Nadel (6) an der Schlüsselaufnahme
in der Mitte der Spritzpistole mit dem
Universalschlüssel vor dem Verdrehen
sichern.
13. Nadelspitze (5) einsetzen. Mit dem
Montageschlüssel festziehen.
01/2024
14. Düse (2) einsetzen und festziehen.
15. Luftkappe (1) aufsetzen.
16. Überwurfmutter (1) festziehen.
17. Nadelfeder und Lager (3) auf die Nadel
18. Anschlagschraube (4) aufsetzen und
EcoGun 246 - MSG00018DE
Anzugsdrehmoment: 15 Nm
schieben.
eindrehen.
