Störungen
Fehlerbeschreibung
Spritzstrahl ist gespalten.
Spritzstrahl ist ungleich-
mäßig. Die Spritzbildqualität
ist schlecht.
9.3
Störungsbehebung
9.3.1 Nadel und Düse tauschen
Im Abschnitt "Standardausführung"
wird die Demontage und Montage
der Nadel für die üblichen Pistolen-
ausführungen beschrieben.
Die Ausführung der Spritzpistole mit
Luftkappe GL und 4,0-mm-Düse wird
auf andere Weise demontiert und
montiert. Entsprechenden Abschnitt
beachten.
Standardausführung
Schutzausrüstung:
Arbeitsschutzkleidung
n
Schutzhandschuhe
n
01/2024
Ursache
Luftdruck zu gering
Material zu dünnflüssig
Hörnerluftdruck zu hoch
Luftdruck zu hoch
Überwurfmutter oder
Düse nicht richtig fest
Nadelstopfbuchse ver-
schlissen
EcoGun 246 - MSG00018DE
Abhilfe
Luftdruck über die Gesamtluftregulie-
rung erhöhen.
Materialkonsistenz verändern.
Hörnerluftdruck über die Flachstrahl-
regulierung verringern.
Luftdruck über die Gesamtluftregulie-
rung verringern.
Überwurfmutter und Düse festziehen
Ä „Luftkappe und Düse reinigen".
Nadelstopfbuchse tauschen Ä 9.3.3
„Nadelstopfbuchse tauschen".
Demontieren

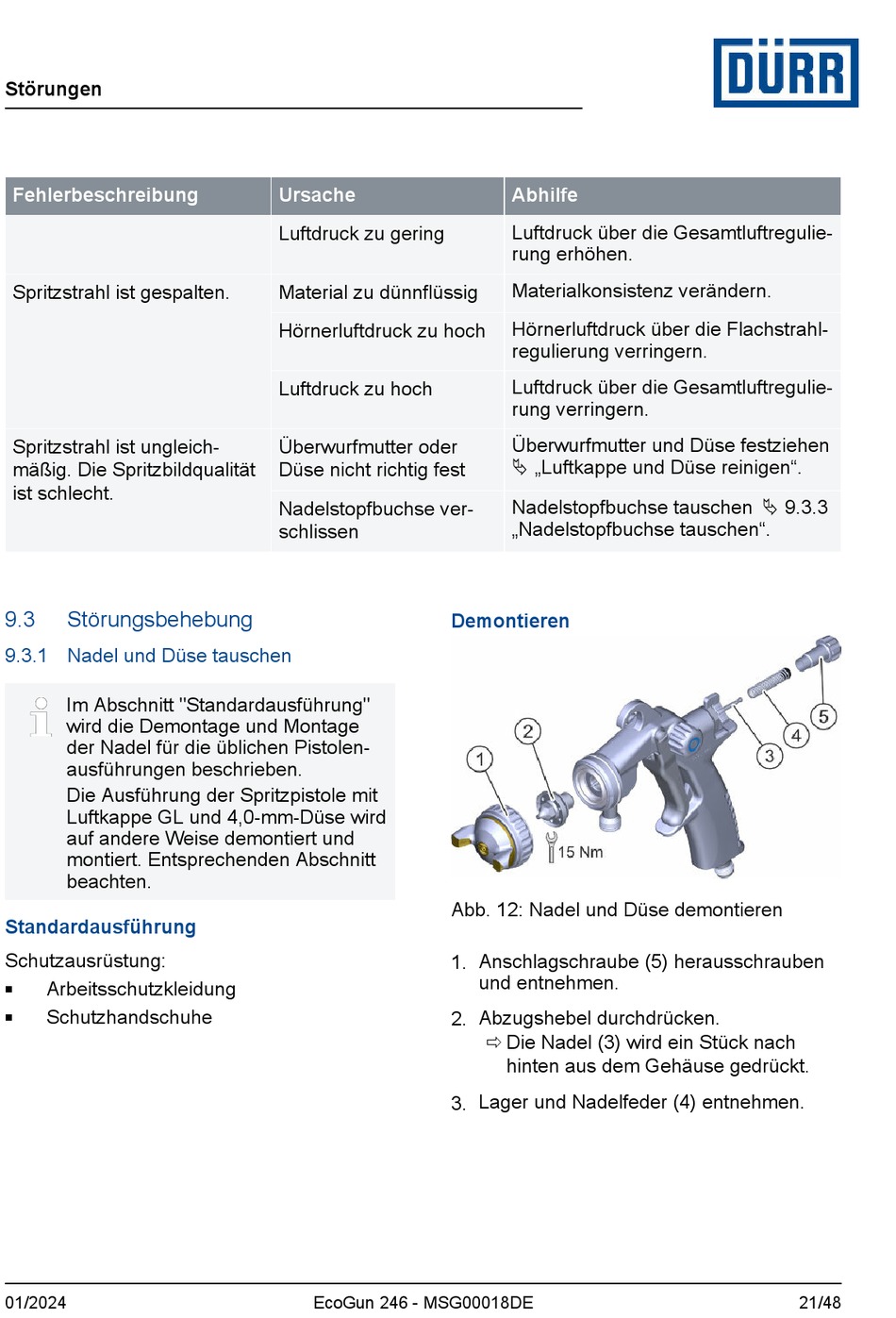

Abb. 12: Nadel und Düse demontieren
1. Anschlagschraube (5) herausschrauben
und entnehmen.
2. Abzugshebel durchdrücken.
ð Die Nadel (3) wird ein Stück nach
hinten aus dem Gehäuse gedrückt.
3. Lager und Nadelfeder (4) entnehmen.
21/48
