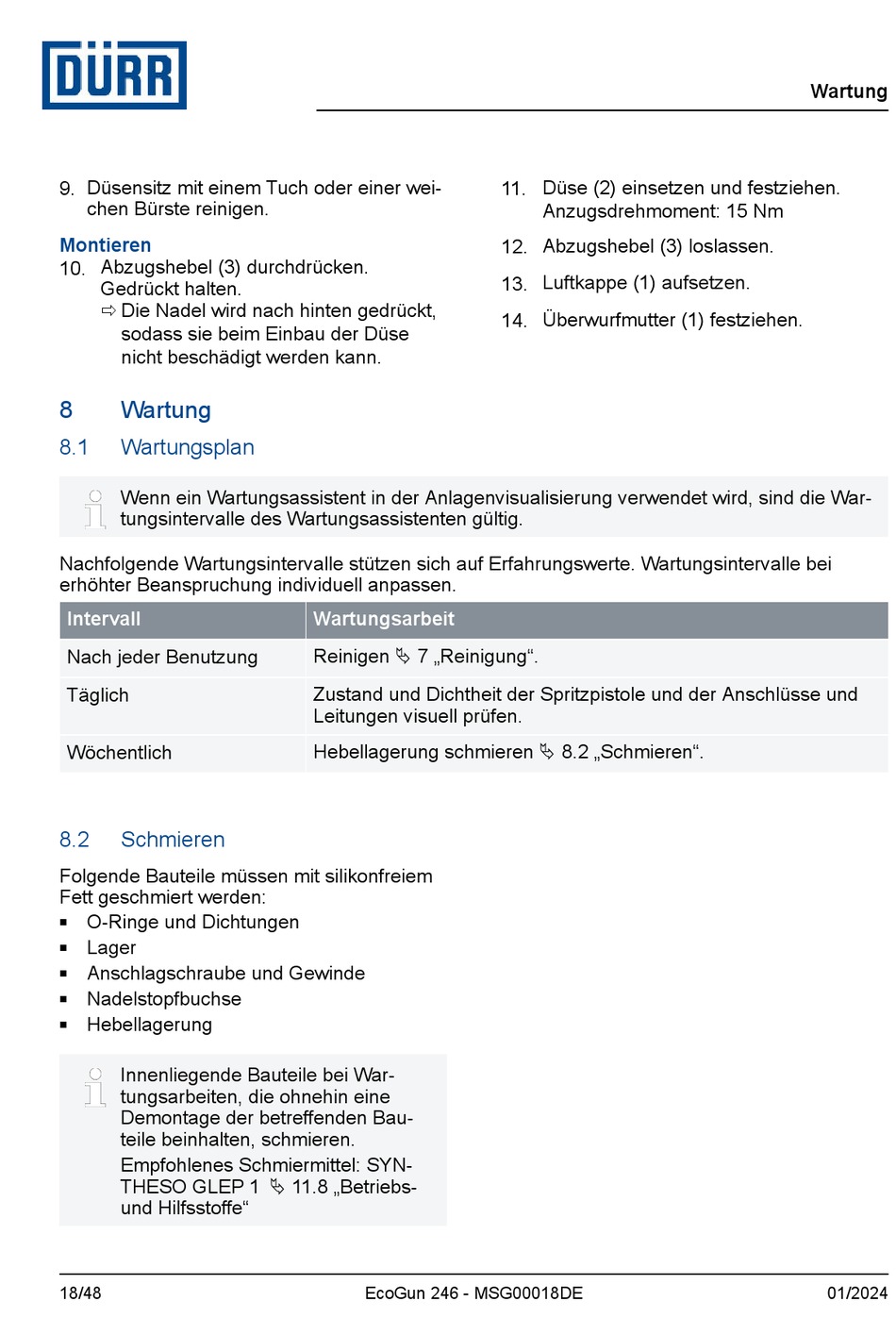

9. Düsensitz mit einem Tuch oder einer wei-
chen Bürste reinigen.
Montieren
10. Abzugshebel (3) durchdrücken.
Gedrückt halten.
ð Die Nadel wird nach hinten gedrückt,
sodass sie beim Einbau der Düse
nicht beschädigt werden kann.
8
Wartung
8.1
Wartungsplan
Wenn ein Wartungsassistent in der Anlagenvisualisierung verwendet wird, sind die War-
tungsintervalle des Wartungsassistenten gültig.
Nachfolgende Wartungsintervalle stützen sich auf Erfahrungswerte. Wartungsintervalle bei
erhöhter Beanspruchung individuell anpassen.
Intervall
Nach jeder Benutzung
Täglich
Wöchentlich
8.2
Schmieren
Folgende Bauteile müssen mit silikonfreiem
Fett geschmiert werden:
O-Ringe und Dichtungen
n
Lager
n
Anschlagschraube und Gewinde
n
Nadelstopfbuchse
n
Hebellagerung
n
Innenliegende Bauteile bei War-
tungsarbeiten, die ohnehin eine
Demontage der betreffenden Bau-
teile beinhalten, schmieren.
Empfohlenes Schmiermittel: SYN-
THESO GLEP 1 Ä 11.8 „Betriebs-
und Hilfsstoffe"
18/48
Wartungsarbeit
Reinigen Ä 7 „Reinigung".
Zustand und Dichtheit der Spritzpistole und der Anschlüsse und
Leitungen visuell prüfen.
Hebellagerung schmieren Ä 8.2 „Schmieren".
EcoGun 246 - MSG00018DE
11. Düse (2) einsetzen und festziehen.
Anzugsdrehmoment: 15 Nm
12. Abzugshebel (3) loslassen.
13. Luftkappe (1) aufsetzen.
14. Überwurfmutter (1) festziehen.
Wartung
01/2024
