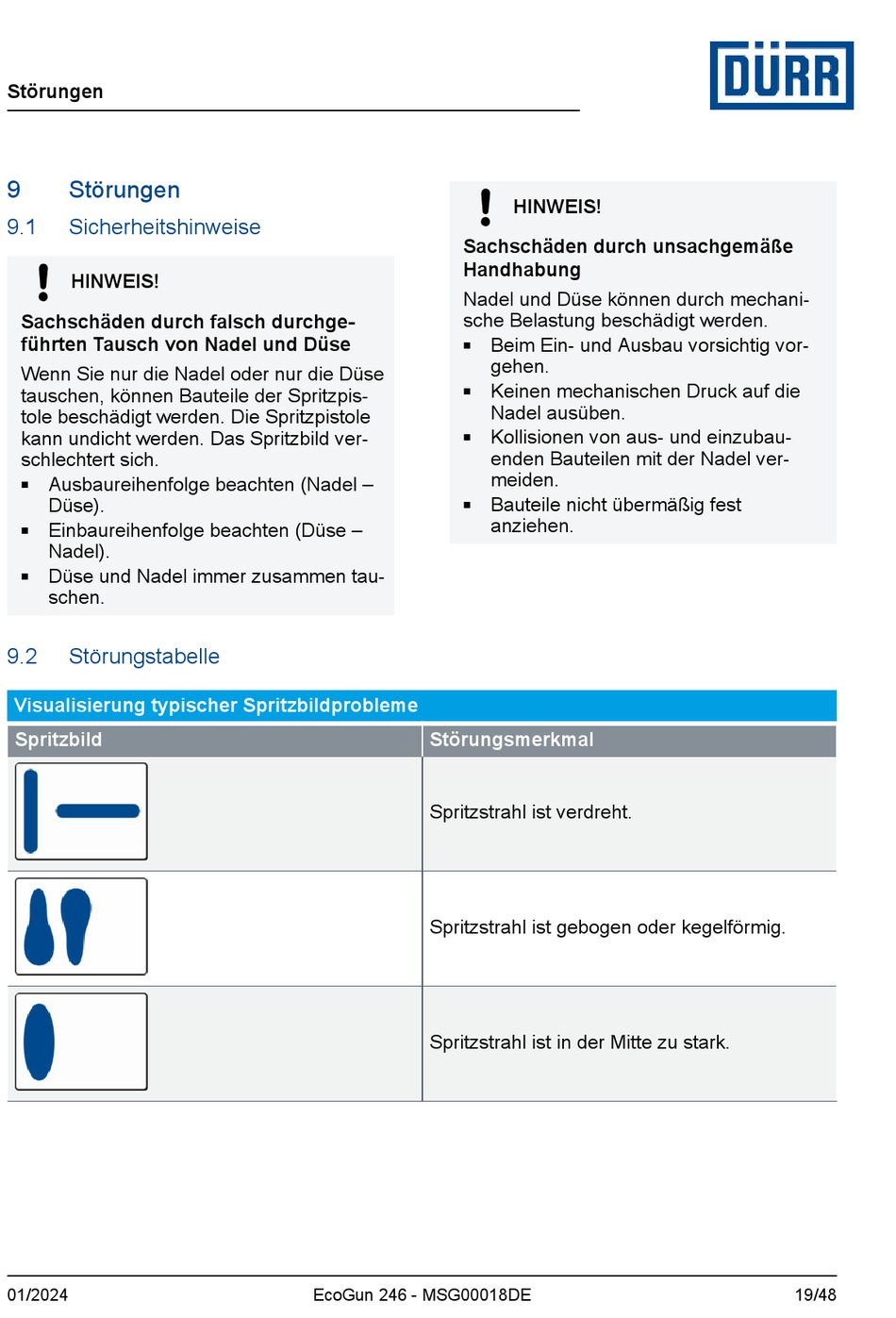

Störungen
9
Störungen
9.1
Sicherheitshinweise
HINWEIS!
Sachschäden durch falsch durchge-
führten Tausch von Nadel und Düse
Wenn Sie nur die Nadel oder nur die Düse
tauschen, können Bauteile der Spritzpis-
tole beschädigt werden. Die Spritzpistole
kann undicht werden. Das Spritzbild ver-
schlechtert sich.
Ausbaureihenfolge beachten (Nadel –
n
Düse).
Einbaureihenfolge beachten (Düse –
n
Nadel).
Düse und Nadel immer zusammen tau-
n
schen.
9.2
Störungstabelle
Visualisierung typischer Spritzbildprobleme
Spritzbild
01/2024
Sachschäden durch unsachgemäße
Handhabung
Nadel und Düse können durch mechani-
sche Belastung beschädigt werden.
n
n
n
n
Störungsmerkmal
Spritzstrahl ist verdreht.
Spritzstrahl ist gebogen oder kegelförmig.
Spritzstrahl ist in der Mitte zu stark.
EcoGun 246 - MSG00018DE
HINWEIS!
Beim Ein- und Ausbau vorsichtig vor-
gehen.
Keinen mechanischen Druck auf die
Nadel ausüben.
Kollisionen von aus- und einzubau-
enden Bauteilen mit der Nadel ver-
meiden.
Bauteile nicht übermäßig fest
anziehen.
19/48
