Montage
5.3 Bedienteil
Das Gehäuse des Bedienteils ist für den Wand-
einbau bestimmt.
Sind bereits Leerrohre für die elektrischen In-
stallationen vorhanden, ist die Position des Be-
dienteils durch diese vorbestimmt.
Vorgaben
Das Bedienteil sollte außerhalb der Kabine
montiert werden.
Wird das Bedienteil innerhalb der Kabine mon-
tiert, darf es nicht im direkten Strahlungsbe-
reich eines IR-Strahlers plaziert werden. Die
Raumtemperatur darf max. 70° C betragen.
Die Kabinenwand muss so ausgelegt sein, dass
im Bereich der Kabelverlegung keine Tempera-
turen über 75° C auftreten können.
Die Steuerleitung muss zwischen der Isolie-
rung und der Außenwand der Kabine verlegt
werden.
Verlängerung der Steuerleitung am
Bedienteil
Für eine längere Verbindung ist eine spezielle
Verbindungsleitung mit einer Länge von 15 m
optional erhältlich.
Siehe Zubehör (Kapitel Lieferumfang).
Montageort Bedienteil
Das Bedienteil wird außerhalb der Kabine, bzw.
bei Bedarf in der Kabine montiert. Vorgaben
beachten!
Erforderliche Werkzeuge:
Säge für Wandausschnitt
ƒ
Schraubendreher (Kreuzschlitz)
ƒ
Ggf. Zugdraht
ƒ
Holzschrauben (im Lieferumfang ent-
ƒ
halten).
A
B

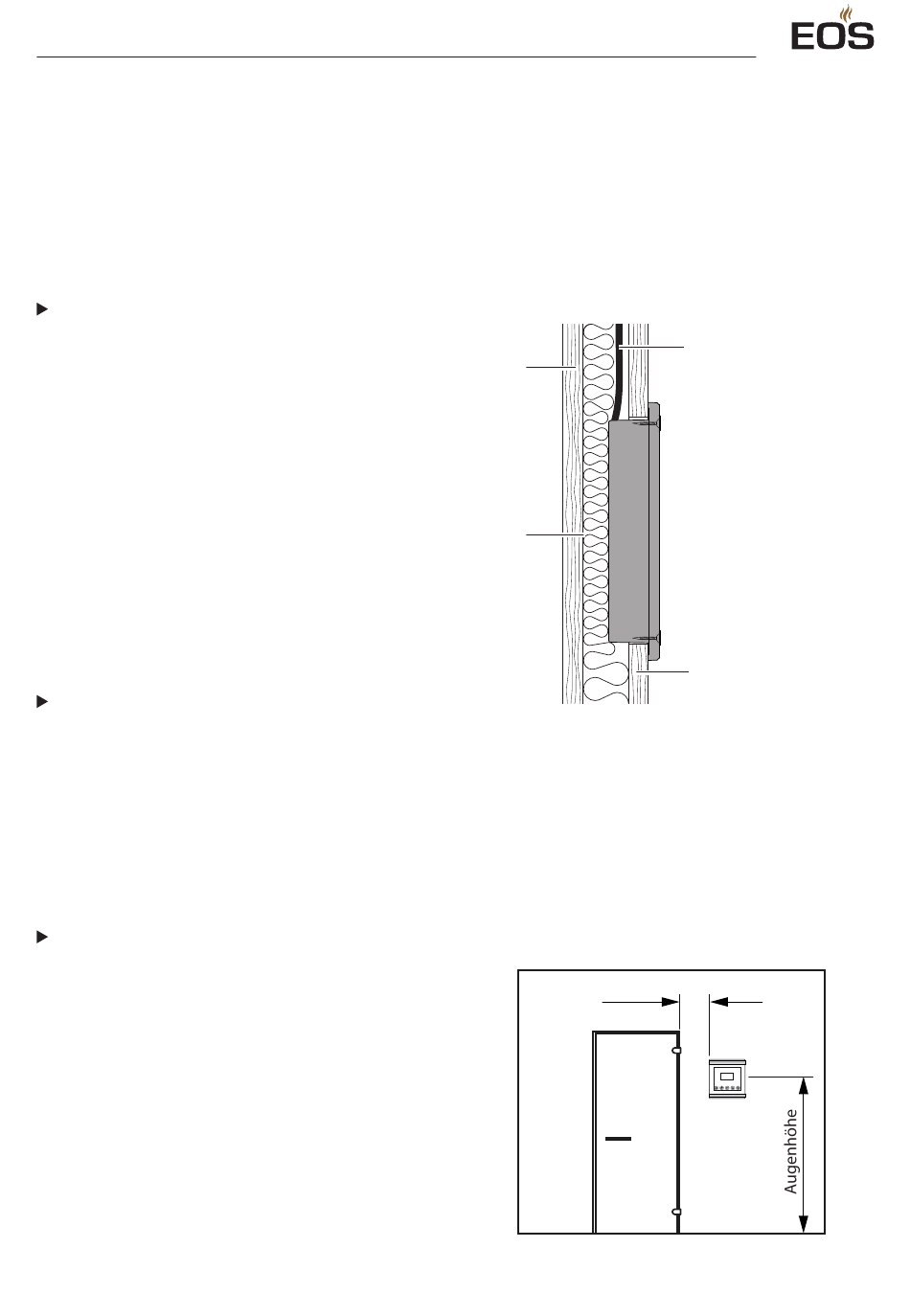

Wandeinbau bei Kabinenwand mit Isolierung
A. Innenwand Kabine
B. Isolierung
C. Steuerleitung
D. Außenwand Kabine
20 cm
Wandeinbau außen
C
D
