Wandmontage des Bedienteils
An das Bedienteil wird die Steuerleitung an-
geschlossen, die zum Leistungsteil führt. Die
Steuerleitung wird durch die Öffnung im Ge-
häuse geführt. Sie muss daher verlegt werden,
wenn der Wandausschnitt erstellt ist.
1. Montageort festlegen.

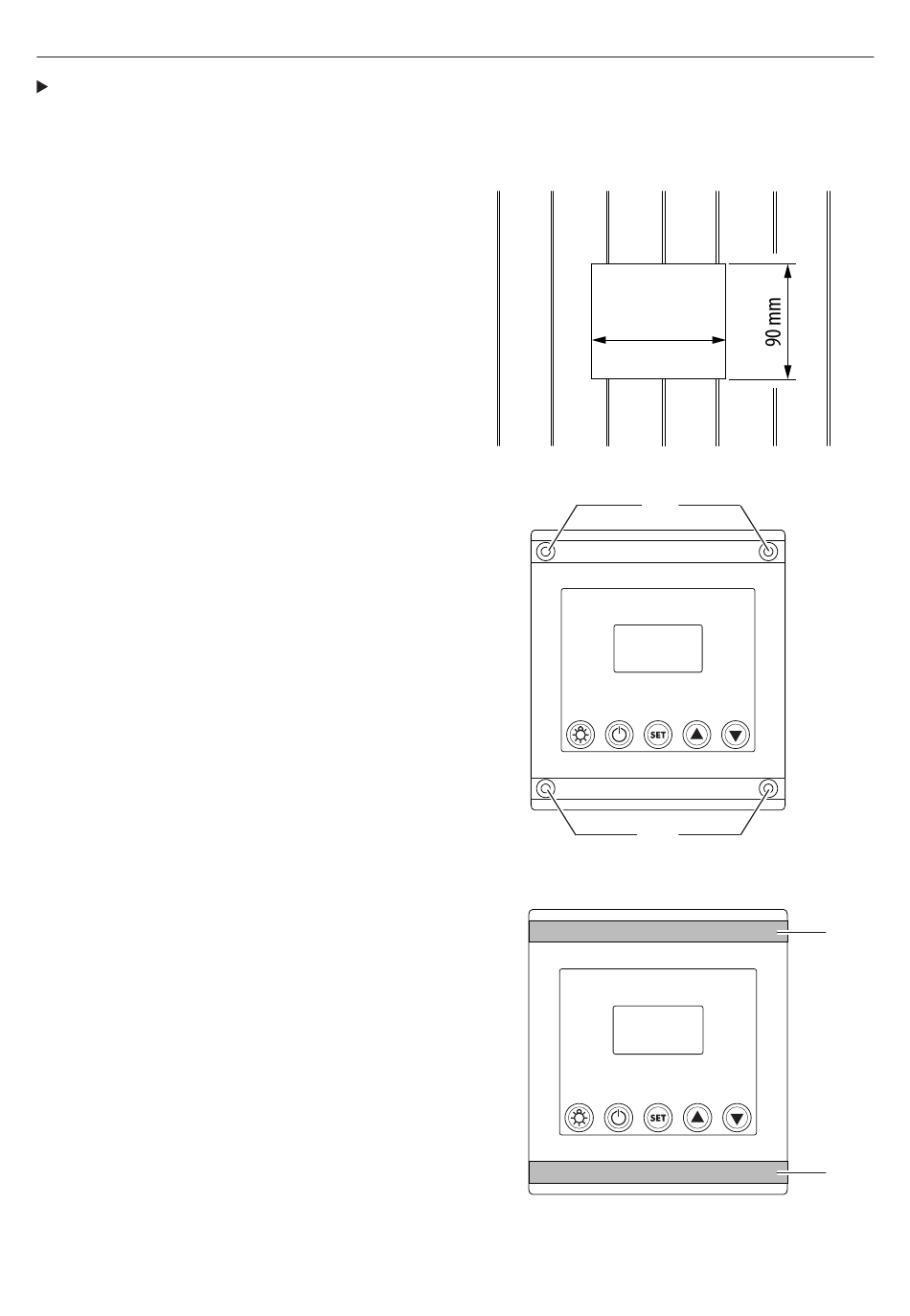

2. Erstellen Sie die Wandöffnung in der Größe
von 105 mm (Breite) x 90 mm (Höhe) x 25
mm (min. Tiefe).
Montieren Sie das Bedienteil in der Wandöff-
nung und befestigen es mit den 4 beiliegenden
Schrauben.
Abschließend kleben Sie die selbstklebenden
Dekorstreifen in die Längsnuten des Bedien-
teils.
18
105 mm
A
A
A. Durchgangslöcher für die Schrauben
B. Dekorstreifen
Montage
B
B
