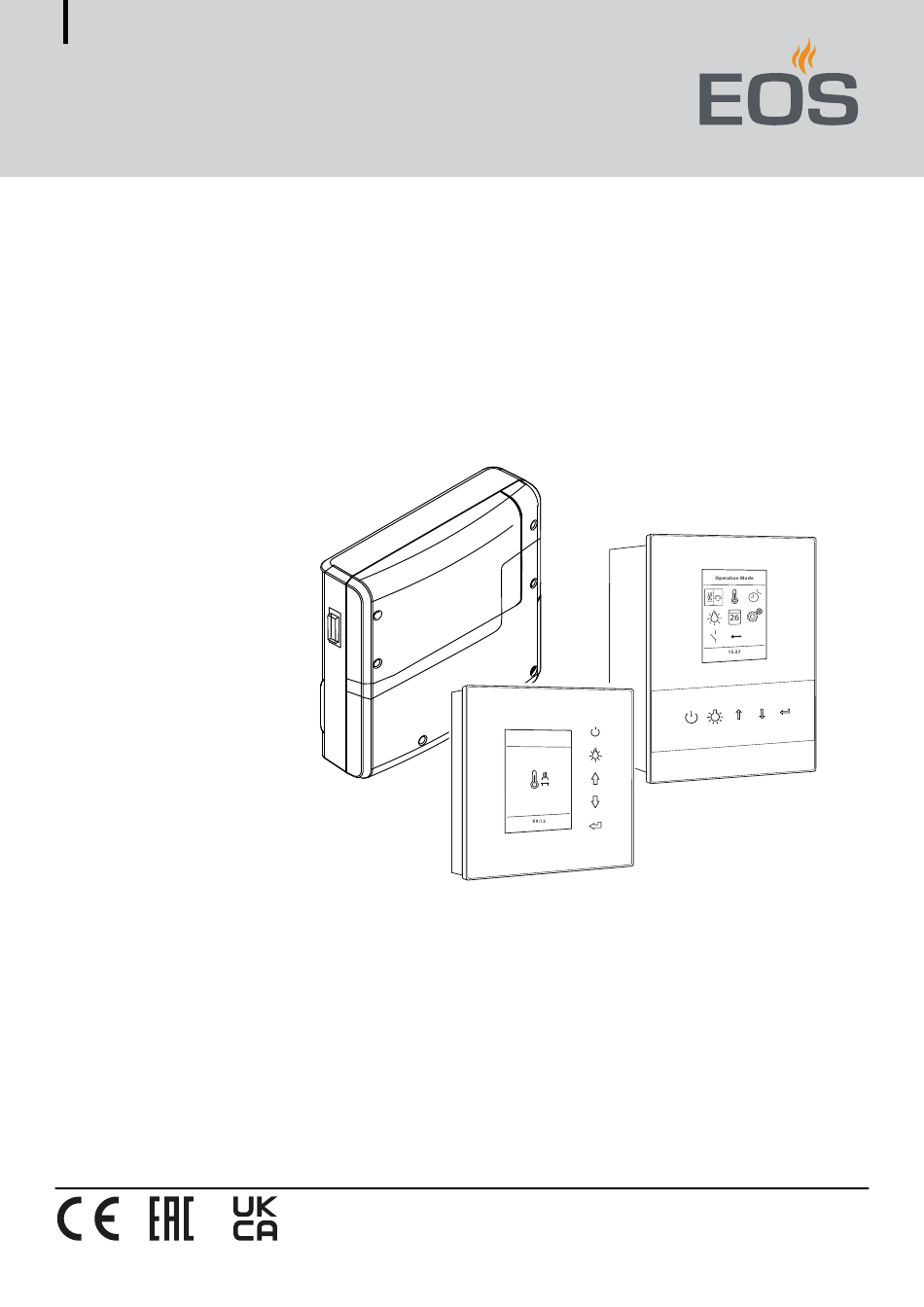

- Seite 1 InfraStyle / InfraStyle i Steuerung für Infrarot-Kabinen Gebrauchsanweisung Made in Germany Druck-Nr.: 2901 5037 Stand: 09/22...
-
Seite 2: Dokumentation
Ergebnis des Handlungsschritts Tabellentitel Abbildungstitel ≤ ≥ Kleiner gleich, größer gleich Revisionsübersicht Datum Version Beschreibung 01.03.2022 01.20 Lieferumgang aktualisiert, UKCA-Kennzeichen und Logo neu 12.06.2019 01.10 Einbaumaße für InfraStyle i geändert. 23.04.2019 01.00 Ersterstellung DE-2 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 3: Inhaltsverzeichnis
Erweiterte Einstellungen ..............DE-43 4.6.1 Display-Schoner ..............DE-44 4.6.2 Standby-Modus ..............DE-45 4.6.3 Bediensperre/Kindersperre ..........DE-46 4.6.4 Heizzeit – Auto-Stop ............DE-49 4.6.5 Betriebsdaten ................ DE-51 4.6.6 Display-Helligkeit..............DE-55 4.6.7 Ferienhaus-Modus ............... DE-56 Störungen ....................DE-59 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-3... - Seite 4 5.1.6 Kanalgruppen konfigurieren..........DE-68 5.1.7 ECO Laufzeit einstellen ............DE-71 Manuelle Festlegung des Leuchtmittels ........DE-73 Heizzeitbegrenzung ................DE-75 Aktualisierung der Firmware (Update) .......... DE-77 6 Allgemeine Servicebedingungen ............DE-81 7 Entsorgung......................DE-83 DE-4 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 5: Allgemeine Sicherheitshinweise
Die Anlage bei allen Installations- und Reparaturarbeiten allpo- lig vom Netz trennen. Die Gehäuseabdeckung darf nur von einen Fachmann abge- nommen werden. Bedienteil, Leistungsteile und Module nicht in geschlossenen Schaltschränken oder in einer geschlossenen Holzverkleidung installieren. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-5... - Seite 6 Medien in der Umgebungsluft und sonstiger Bewitterung ausgesetzt werden. Ebenso sind übermäßige Kälteeinwirkung und intensive Son- neneinstrahlung zu vermeiden. Bei erhöhter Gefahr einer mechanischen Beschädigung ist das Gerät davor entsprechend zu schützen. DE-6 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 7: Einweisung Des Betreibers
Heizzeit so eingestellt sein, dass sie nach einer bestimmten Zeitdauer von selbst abschaltet. Wenn die Heizzeit nicht selbständig abschaltet, muss die Kabi- ne ständig beaufsichtigt werden. Die Kabine vor jedem Starten besichtigen. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-7... - Seite 8 Fähigkeiten nur unter Auf- sicht gestartet werden oder wenn sie zuvor unterwiesen wurden und die resultierenden Gefahren verstehen. Kinder sowie nicht unterwiesene Personen dürfen keine Reini- gungs- und Wartungsarbeiten ausführen. DE-8 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 9: Sicherheitsstufen
Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaheizgeräts beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. Darüber hinaus gelten die regionalen Vorschriften für die Montage und den Betrieb von Heizungs-, Sauna- und Dampfbadanlagen. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-9... -
Seite 10: Identifikation
Das Leistungsteil kann mit einem der folgenden Bedienteile verwendet werden: InfraStyle für die Montage außerhalb der Kabine in schwarz oder weiß. EmoStyle i für die Montage in der Kabine in schwarz/Ahorn oder schwarz/Nussbaum und in weiß/Ahorn oder weiß/Nussbaum. -
Seite 11: Lieferumfang
Lieferumfang Prüfen Sie die Vollständigkeit der Lieferung. Achten Sie darauf, dass Sie das richtige Bedienteil erhalten haben: InfraStyle für den Wandein- oder Wandaufbau außerhalb der Kabine. InfraStyle i für den Wandeinbau in der Kabine. Bedienteile Das Typenschild ist auf der Innenseite des Bedienteils neben der Platine angebracht. -
Seite 12: Technische Daten
Maße (H x B x T) Leistungsteil: 240 x 230 x 70 mm InfraStyle: 127 x 130 x 25 mm, Einbautiefe ca. 20 mm InfraStyle i: 142 x 202 x 42 mm, Einbautiefe ca. 37 mm Gewicht Ca. 1,5 kg Ausgänge / Eingänge Leistungsteil... -
Seite 13: Zubehör (Optional)
Montageort erfüllt sein: Raumtemperatur bei Betrieb -10 °C bis 40 °C Lagertemperatur -20 °C bis 60 °C Das Bedienteil InfraStyle i ist ausschließlich für die Montage in IR-Kabinen vorgesehen. Die folgenden klimatischen Bedingungen müssen am Monta- geort erfüllt sein: ... -
Seite 14: Bestimmungsgemäße Verwendung
Das Leistungsteil und das Steuergerät sind zum Betreiben von Infrarot- Heizstrahlern und -Folien (IR-Emitter) gedacht. InfraStyle / InfraStyle i sind für die Steuerung von Infrarot-Kabinen in priva- ter und in gewerblicher Nutzung geeignet. Sie sind ausschließlich für die Wandmontage vorgesehen. -
Seite 15: Beschreibung Der Geräte
C Symbole zur Programmauswahl E Durchführung Sauna-Bus-Verbin- dung Schema InfraStyle Das Bedienteil InfraStyle i wird ausschließlich an der Innenwand der Kabine montiert. Zusätzlich wird ein Spannungsregler außerhalb der Kabine montiert. Das Bedienteil InfraStyle wird ausschließlich an der Außenwand der Kabine montiert. -
Seite 16: Platine Des Bedienteils
Anschlüsse auf der Platine InfraStyle InfraStyle i A Bedienteil – Rückseite D Anschluss Sauna-Bus B Isolierung E Anschluss Spannungsregler C Platine (schematisch) F Anschluss Massenspeicher (microSD) Anschlüsse auf der Platine InfraStyle i DE-16 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 17: Bedienung
Erweiterungsmodule oder Zusatzgeräte werden nach dem Wiederein- schalten erkannt und in den Untermenüs durch die entsprechenden Sym- bole angezeigt. 09:12 09:12 InfraStyle InfraStyle i A Bedienteil C Statuszeile B Display D Funktionstasten Bedienteile InfraStyle / InfraStyle i - Gebrauchsanweisung DE-17... - Seite 18 Wenn das Display für 15 Sekunden nicht berührt wurde, wechselt die Anzeige zum Startscreen (Standby). Nicht gespeicherte Einstellungen gehen dabei verloren. Datum und Uhrzeit bleiben gespeichert, solange die integrierte Batterie intakt ist. Alle anderen Einstellungen sind permanent gespeichert. DE-18 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 19: Anlage Ein-/Ausschalten
Einstellung für Wartungs- und Reinigungsarbeiten. Einschalten ca. 3 Sekunden gedrückt halten bis die Kabine eingeschaltet ist. 09:12 Die Kabine wird nach dem Countdown mit den voreingestellten Pa- rametern eingeschaltet. Ausschalten drücken. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-19... -
Seite 20: Licht Ein-/Ausschalten
Die Leuchte muss der Schutzart Spritzwassergeschützt IPx4 entsprechen und gegenüber der Umgebungstemperatur be- ständig sein. Nur dimmbare Leuchtmittel anschließen. Einstellung des Lichtausgangs siehe 5.2 Manuelle Festlegung des Leuchtmittels, DE-73. DE-20 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 21: Einrichtung Nach Dem Ersten Einschalten Oder Nach Reset . De
Reset Zur Inbetriebnahme und nach einem vollständigen System-Reset müssen die Einstellungen neu festgelegt werden. Das Programm führt durch die notwendigen Schritte. Sprache der Bedienoberfläche festlegen Sprache auswählen und bestätigen. Sprache 10:01 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-21... - Seite 22 Die bestätigte Eingabeposition wird grün angezeigt. Minuten einstellen und bestätigen. Datum einstellen Jahr, Monat und Tag einstellen und bestätigen. Datum Einstellung Jahr 03.01.2019 09:22 Nach der Bestätigung einer Einstellung wird die nächste Eingabepo- sition ausgewählt. DE-22 Gebrauchsanweisung - InfraStyle / InfraStyle i...
- Seite 23 Damit ist das Setup für die IR-Kabine abgeschlossen. Nach dem Setup wird der Standby-Screen angezeigt. 08:27 Als Nächstes müssen Sie die Kanalgruppen und die Betriebsart für den Inf- rarot-Betrieb einstellen. IR-Kanalgruppen konfigurieren, DE-69 Betriebsart einstellen, DE-27 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-23...
-
Seite 24: Regelung Der Ir-Emitter
über die Temperatur des IR-Strahlers geregelt, sondern bei 70° Raumtemperatur abgeschaltet. In der Betriebsart Folie wird auf den Raumtemperaturfühler geregelt. Beachten Sie, dass die Einstellungen von Intensität und Temperatur einen gewissen Einfluss auf die Dauer der Aufheizphase haben. DE-24 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 25: Direkte Einstellungen
Sie können den Standby-Modus beenden, indem Sie eine der Symbolschaltflächen Auf, Ab oder Enter tippen. Je nach Betriebsart wird auf dem Standard-Bildschirm eines der folgenden Symbole angezeigt. 10:51 10:51 Standard-Bildschirm InfraStyle / InfraStyle i - Gebrauchsanweisung DE-25... - Seite 26 4.5.6 Einzeltermin, DE-33 4.5.7 Serientermin, DE-36 Einstellungen ECO-Modus 4.6 Erweiterte Einstellungen, DE-43 4.5.8 ECO-Modus ein- und ausschalten, DE-41 Zurück Ein Untermenü können Sie bei ausgeschalteter Anlage schließen, indem Sie auf drücken. DE-26 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 27: Ir-Betriebsart
Intensität der IR-Emitter eingestellt werden. IR-Intensität. Mit dieser Betriebsart kann nur die Intensität der IR- Emitter eingestellt werden. Je nach gewählter IR-Betriebsart können Sie jetzt die Temperatur und/oder die Intensität einstellen. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-27... -
Seite 28: Ir-Temperatur
IR Intensität °C 09:01 Temperatur einstellen und bestätigen. Temperatur Einstellung für Betrieb Betrieb IR 65°C 09:07 Eingestellten Wert bestätigen. Der Wert wird gespeichert, das Display kehrt zur Auswahl der Be- triebsart zurück. DE-28 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 29: Ir-Intensität
Die Intensität können Sie nur einstellen, wenn die Kanalgruppen definiert sind. Siehe 5.1.6 Kanalgruppen konfigurieren, DE-68 Intensität der IR-Emitter einstellen wählen und bestätigen. IR Intensität °C 09:01 Kanal wählen und bestätigen. B: Rücken Mitte 09:05 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-29... - Seite 30 Die Emitter der Kanalgruppe werden sofort auf die neue Intensität eingestellt. Damit werden die Emitter dieser Kanalgruppe nicht auf Soll- Temperatur geregelt. Schritte 1 bis 4 für den nächsten Kanal wiederholen. DE-30 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 31: Automatische Startzeit
Stunden und Minuten einstellen und bestätigen. Auto-Start Einstellung Stunden 6:00 09:21 Die aktive Eingabeposition wird unterstrichen angezeigt. Bestätigte Ziffern werden grün angezeigt. In der Status-Leiste blinkt neben der Uhrzeit die Startzeit. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-31... -
Seite 32: Kabinenlicht Dimmen
Leistungsteil über die Schalterstellung II anschalten. Siehe: 4.1 Anlage ein-/ausschalten, DE-19 5.2 Manuelle Festlegung des Leuchtmittels, DE-73 Helligkeit des Kabinenlichts einstellen wählen und bestätigen. Licht °C 09:01 DE-32 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 33: Einzeltermin
Mit dieser Funktion können Sie mit einen Schalttermin die Heizzeit für einen einzelnen Tag festlegen. Im gewerblichen Betrieb können Sie auch wiederkehrende Schalttermine festlegen. Einzeltermin einstellen, DE-34 Timer-Einstellungen löschen, DE-36 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-33... - Seite 34 Bedienung Einzeltermin einstellen wählen und bestätigen. Timer °C 09:01 wählen und bestätigen. Timer Auswahl Einzeltermin 09:02 DE-34 Gebrauchsanweisung - InfraStyle / InfraStyle i...
- Seite 35 Temperatur oder die Intensität der Emitter einstellen. a) IR-Temperatur einstellen, DE-28 b) Intensität der IR-Emitter einstellen, DE-29 In der Status-Leiste blinken neben der Uhrzeit das Datum und die Uhrzeit des nächsten Termins. Montag 09:10 14:15 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-35...
-
Seite 36: Serientermin
Termin für erste Heizzeit der Serie einstellen, DE-36 Zweite Heizzeit der Serie einstellen, DE-40 Heizzeit in einer Serie löschen, DE-41 Termin für erste Heizzeit der Serie einstellen wählen und bestätigen. Timer °C 09:01 DE-36 Gebrauchsanweisung - InfraStyle / InfraStyle i... - Seite 37 Bedienung wählen und bestätigen. Timer Auswahl Serientermin 09:02 Wochentag auswählen und bestätigen. Montag 09:04 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-37...
- Seite 38 Einstellung Startzeit Nr. 2 3 4 09:05 Pro Termin geben Sie die Start- und die Laufzeit ein. Stunden und Minuten der Startzeit einstellen und bestätigen. Startzeit Einstellung Stunden Montag 1 14:15 09:06 DE-38 Gebrauchsanweisung - InfraStyle / InfraStyle i...
- Seite 39 Heizzeitbegrenzung abhängig, siehe 5.3 Heizzeitbegrenzung, DE-75. Die maximale Heizzeit kann voreingestellt werden. Siehe 5.3 Heizzeitbegrenzung, DE-75 Für den eingestellten Termin können Sie eine Temperatur einstellen. IR-Temperatur einstellen, DE-28 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-39...
- Seite 40 Heizzeit definiert. d) Start- und Laufzeit einstellen. e) Betriebsart bestätigen f) Temperatur einstellen. In der Status-Leiste blinken neben der Uhrzeit das Datum und die Uhrzeit des nächsten Termins. Montag 09:10 14:15 DE-40 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 41: Eco-Modus Ein- Und Ausschalten
Siehe 5.1.7 ECO Laufzeit einstellen, DE-71 Über das Hauptmenü. ECO-Modus im Hauptmenü beenden, DE-42 Auf diese Weise kann der ECO-Modus trotz voreingestellter Laufzeit vor- zeitig beendet werden. Über einen optional erhältlichen Taster. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-41... -
Seite 42: Eco Einschalten
Der ECO-Modus ist aktiviert. In der Statuszeile wird das ECO-Symbol angezeigt. 09:10 ECO-Modus im Hauptmenü beenden wählen und bestätigen. ECO ausschalten °C 09:51 Der ECO-Modus ist deaktiviert. Die Heizung wird den Einstellungen entsprechend wieder hochgefahren. DE-42 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 43: Erweiterte Einstellungen
Bediensperre/Kindersperre eingeben und aktivieren, DE-47 Auto-Stopp (Heizzeit), Betriebsdaten, Heizzeit einstellen, DE-49 Kapitel 4.6.5 Betriebsdaten, DE-51 Display-Helligkeit, Ferienhausmodus, Kontrast einstellen, DE-55 PIN-Code für Ferienhausmodus eingeben und aktivieren, DE-57 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-43... -
Seite 44: Display-Schoner
Displayschoner 26 26 09:01 Stunden und Minuten einstellen und bestätigen. Startzeit Einstellung Stunden 6:00 09:21 Die Zeit wird gespeichert. Als Bildschirmschoner wird der Startbild- schirm mit Uhrzeit und Datum angezeigt. DE-44 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 45: Standby-Modus
Anlage aktiv. Im Standby-Modus ist das Display komplett schwarz. Wenn Sie auf eines der Tastensymbole tippen, wird der Standby-Modus beendet. Zeit für Standby-Modus einstellen wählen und bestätigen. wählen und bestätigen. Standby 09:01 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-45... -
Seite 46: Bediensperre/Kindersperre
Wenn der PIN-Code nicht bekannt ist, kann die Steuerung nicht mehr genutzt werden. PIN-Code an einem sicheren Ort hinterlegen. Wenden Sie sich an Ihren Fachhändler oder an den EOS-Service, wenn der PIN-Code verloren gegangen ist. DE-46 Gebrauchsanweisung - InfraStyle / InfraStyle i... - Seite 47 Das Display wechselt zum Standby-Screen und wird gesperrt. In diesem Zustand können Sie nur die laufende Heizung abschalten und das Licht einschalten. Für alle anderen Funktionen müssen Sie den PIN-Code eingeben. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-47...
- Seite 48 Das Display wechselt zum Standby-Screen. Alle Funktionen sind wie- der verfügbar. PIN-Code für Bediensperre/Kindersperre zurücksetzen oder tippen. Bediensperre Einstellung Code 0000 09:14 Die erste Null (0) bestätigen. Bediensperre Einstellung Code 0000 09:14 Der Cursor steht unter der zweiten Null. DE-48 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 49: Heizzeit - Auto-Stop
Im privaten Betrieb ist die Zeit auf 6 Stunden begrenzt. Im gewerblichen Betrieb können Sie die Zeit auf eine beliebige Dauer einstellen. Beachten Sie dabei die gesetzlichen Pausenzeiten. 5.3 Heizzeitbegrenzung, DE-75 Heizzeit einstellen wählen und bestätigen. wählen und bestätigen. Auto-Stop 09:01 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-49... - Seite 50 Bei privatem Betrieb ist die Heizzeit auf 6 Stunden begrenzt. Sie kann daher nur verringert werden. Im gewerblichen Betrieb müssen Sie die Pausenzeiten beachten. Das Ende der Heizzeit wird in der Titelzeile angezeigt. 5:55:25 13:18 DE-50 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 51: Betriebsdaten
Firmware-Version und Geräte-Seriennummer abfragen, DE-51 Nächste Wartung abfragen, DE-52 Kontaktdaten abfragen, DE-54 Firmware-Version und Geräte-Seriennummer abfragen wählen und bestätigen. wählen und bestätigen. Betriebsdaten 09:01 wählen und bestätigen. Betriebsdaten Softwarestand 09:11 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-51... - Seite 52 Anzeige für das Bedienteil oder für das Leis- tungsteil wählen. Softwarestand Softwarestand Serial 003123456 Serial 029123456 Panel L.-IR R 3.50 R 1.15 09:11 09:11 Nächste Wartung abfragen wählen und bestätigen. wählen und bestätigen. Betriebsdaten 09:01 DE-52 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 53: Service/Wartung
Betriebsdaten Service/Wartung 09:13 Service/Wartung Restzeit bis empfohlene Wartung 500 h 09:15 Der aktuelle Stand der Restzeit bis zur nächsten Wartung wird angezeigt. Ab Werk sind für die Betriebsdauer 500 Std. eingestellt. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-53... - Seite 54 Bedienung Kontaktdaten abfragen wählen und bestätigen. wählen und bestätigen. Betriebsdaten 09:01 wählen und bestätigen. Betriebsdaten Kontaktdaten 09:15 DE-54 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 55: Display-Helligkeit
Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de www.eos-sauna.de 09:15 4.6.6 Display-Helligkeit Sie können die Anzeige auf dem Display an die Bedingungen der Umge- bung anpassen. Kontrast einstellen wählen und bestätigen. wählen und bestätigen Display-Helligkeit 09:01 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-55... -
Seite 56: Ferienhaus-Modus
Wenn der PIN-Code nicht bekannt ist, kann die Steuerung nicht mehr genutzt werden. PIN-Code an einem sicheren Ort hinterlegen. Wenden Sie sich an Ihren Fachhändler oder an den EOS-Service, wenn der PIN-Code verloren gegangen ist. DE-56 Gebrauchsanweisung - InfraStyle / InfraStyle i... - Seite 57 PIN-Code eingeben und bestätigen. Ferienhaus-Modus Einstellung Code zum Sperren 1000 09:11 Die einzelnen Ziffern eingeben und jeweils bestätigen. Bestätigte Ziffern werden in grün angezeigt. Das Display wechselt zum Standby-Screen und wird gesperrt. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-57...
- Seite 58 Entsperren 0000 09:16 Alle vier weißen Nullen bestätigen. Die Nullen werden in grüner Schrift angezeigt. Das Display wechselt zum Standby-Screen. Die Sperre ist aufgeho- ben und alle Funktionen sind wieder verfügbar. DE-58 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 59: Störungen
Technischen Kundendienst verständigen. Keine Buskommunikation. Zu viele Zusatzmodule angeschlossen. IR-Module mit separatem Netzteil anschlie- ßen. Stecker der Busverbindung nicht ein- Stecker einstecken. gesteckt. Busleitung beschädigt. Busleitung ersetzen. Gerät nicht erkannt. Geräteadresse des Moduls einstellen. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-59... -
Seite 60: Service-Einstellungen
Bei Personen mit gesundheitlichen Beeinträchtigungen kann das zu schweren Gesundheitsschäden bis zum Tod führen. Nur geschultes Fachpersonal darf die Einstellungen der Service- Ebene ändern. Code (5349) der Service-Ebene nur an geschultes Fachpersonal ausgeben. DE-60 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 61: Service-Ebene
Einstellungen zurücksetzen, DE-66 Temperaturanpassung Kabinentemperatur Kontaktdaten des Herstellers anzeigen °C einstellen, DE-67 IR-Setup IR-Kanalgruppen konfigurieren, DE-69 Laufzeit für ECO-Funktion einstellen, DE-71 HOME-Funktion Zurück Siehe separate Dokumentation. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-61... -
Seite 62: Service-Einstellungen Öffnen
VORSICHT! Nur geschultes Fachpersonal darf die Einstellungen der Ser- vice-Ebene ändern. Code 5349 eingeben und bestätigen. Code Einstellung Code 5349 09:11 Die einzelnen Ziffern hoch oder runter setzen und bestätigen. Bestä- tigte Ziffern werden grün dargestellt. DE-62 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 63: Service/Wartung
Eingestellten Wert bestätigen. Nach Ablauf der festgelegten Zeit wird beim Start eine Erinnerung mit Angabe der hinterlegten Kontaktdaten auf dem Display ange- zeigt. Restlaufzeit siehe Nächste Wartung abfragen, DE-52 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-63... -
Seite 64: Schalthysterese Für Ir-Temperatur
Beispiel — 46°C Soll-Temperatur und Hysterese 4 K: Bei 48°C wird die Hei- zung ausgeschaltet und bei 44°C eingeschaltet. Hysterese einstellen Service-Einstellungen öffnen. Siehe 5.1.1 Service-Einstellungen öffnen, DE-62 wählen und bestätigen. Hysterese °C 09:21 DE-64 Gebrauchsanweisung - InfraStyle / InfraStyle i... - Seite 65 Der Einstellungsbereich liegt zwischen -10K und + 10K. In der Auslie- ferungsversion ist der Wert auf 5K eingestellt. Der Wert wird gespeichert, das Display kehrt zur Auswahl der erwei- terten Einstellungen zurück. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-65...
-
Seite 66: Reset
Rückstellen auf den alle Betriebsdaten Auslieferzustand werden zurückgestellt 09:16 09:16 Alle individuellen Einstellungen gehen dabei verloren. Nach dem Reset startet das Steuergerät neu und die Kabineneinstel- lungen müssen neu eingerichtet werden. DE-66 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 67: Temperaturanpassung
Diese Funktion sollte nur von erfahrenen Fachkräften eingestellt und aus- reichend getestet werden, da leicht zu heiße Kabinentemperaturen erreicht werden könnten. Kabinentemperatur einstellen Service-Einstellungen öffnen. Siehe 5.1.1 Service-Einstellungen öffnen, DE-62 °C wählen und bestätigen. Temperaturanpassung °C 09:21 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-67... -
Seite 68: Kanalgruppen Konfigurieren
Front Mitte Front rechts Front links Rücken Mitte Rücken links Rücken rechts Bein Decke Fußboden Seite rechts Seite links IR Gruppe 1 IR Gruppe 2 IR Gruppe 3 IR Gruppe 4 IR Gruppe 5 DE-68 Gebrauchsanweisung - InfraStyle / InfraStyle i... -
Seite 69: Belegung Kanal A
Service-Einstellungen IR-Kanalgruppen konfigurieren Menü für Service-Einstellungen öffnen. Menü für Service-Einstellungen öffnen, DE-62 wählen und bestätigen. IR-Setup °C 09:11 Kanal wählen und bestätigen. Belegung Kanal A A B C 09:15 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-69... - Seite 70 Mit den gleichen Schritten die nächste Kanalgruppe einstellen. Wenn die Kanalgruppen konfiguriert sind, können die IR-Temperatur und die IR-Intensität eingestellt werden. IR-Temperatur einstellen, DE-28 Intensität der IR-Emitter einstellen, DE-29 DE-70 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 71: Eco Laufzeit Einstellen
Taster eingeschaltet. Sie wird automatisch nach der eingestell- ten Zeit ausgeschaltet oder über den Taster beendet. Laufzeit für ECO-Funktion einstellen Service-Einstellungen öffnen. Siehe 5.1.1 Service-Einstellungen öffnen, DE-62 wählen und bestätigen. °C 09:11 InfraStyle / InfraStyle i - Gebrauchsanweisung DE-71... - Seite 72 Siehe 4.5.8 ECO-Modus ein- und ausschalten, DE-41 Mit der Einstellung 0 Minuten müssen Sie die ECO Laufzeit manuell über das Hauptmenü oder über einen Taster einschalten und been- den. DE-72 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 73: Manuelle Festlegung Des Leuchtmittels
Leistungsteil von der Stromversorgung trennen. Gehäuse des Leistungsteils öffnen. Siehe Montageanweisung WARNUNG! Prüfen Sie, ob das Leistungsteil von der Stromversorgung getrennt ist. Leuchtmittel auf der Hauptplatine abklemmen. Stromversorgung wieder herstellen und Leistungsteil wieder einschal- ten. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-73... - Seite 74 8001 09:11 Code 8001: Induktive / ohmsche Last. Code 8002: Kapazitive Last. Leistungsteil vom Netz trennen und Leuchtmittel wieder anklemmen. Gehäuse wieder schließen. Stromversorgung wieder herstellen und Leistungsteil wieder einschal- ten. DE-74 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 75: Heizzeitbegrenzung
Heizzeit Code 6 Stunden 8206 12 Stunden 8212 unbegrenzt 24 Stunden/7Tage 8224 Die Anzahl der Stunden gilt für eine lückenlose Heizzeit. Wenn das Ende der Heizzeit erreicht ist, schaltet die Heizung automatisch ab. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-75... - Seite 76 Code-Eingabe ange- zeigt wird. Einstellung °C 09:01 Code eingeben und bestätigen. Code Einstellung Code 8200 09:11 Code 8206: 6 Stunden. Code 8212: 12 Stunden. Code 8224: 24 Stunden an 7 Tagen. DE-76 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 77: Aktualisierung Der Firmware (Update)
Service-Einstellungen Aktualisierung der Firmware (Update) Für die Aktualisierung der Software der Bedienteile InfraStyle / InfraStyle i benötigen Sie eine microSD- oder microSDHC- Karte mit mindestens 128 MB und maximal 32 GB. Die SD-Karte muss mit dem Dateisystem FAT32 formatiert sein. - Seite 78 Kontextmenü (rechte Maustaste) öffnen und Formatieren auswählen. Die SD-Karte muss mit dem Dateisystem FAT32 formatiert werden. Update vorbereiten Aktuelle Firmware von der EOS Webseite herunterladen. eos-sauna.com/service-support/software ZIP-Datei entpacken: a) Heruntergeladene ZIP-Datei entpacken und auf die formatierte Spei- cherkarte verschieben.
- Seite 79 Bedienteil zur Seite drehen, bis die Platine gut zugänglich ist. Update installieren HINWEIS Sicherstellen, dass die Stromversorgung während des Updates nicht unterbrochen wird. Speicherkarte in den Kartenslot auf der Platine des Bedienteils stecken. Die Karte muss spürbar einrasten. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-79...
- Seite 80 Update nach Störung beim Update wiederholen Sicherung der alten Software-Version auf die Karte laden. Schritte wie bei Update installieren, DE-79 durchführen. Wenn der alte Softwarestand wiederhergestellt ist, Update wiederholen. DE-80 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 81: Allgemeine Servicebedingungen
Die entstehenden Kosten werden, sofern der Hauptgrund des Servicefalls nicht im Verschulden des Technikherstellers begründet ist, nach dem Ser- viceeinsatz an den Auftraggeber weiter berechnet und sind von diesem innerhalb der vereinbarten Zahlungsziels vollständig auszugleichen. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-81... - Seite 82 Beanstandungen an unseren Produkten sind bei dem zuständigen Fach- händler anzuzeigen und werden ausschließlich über diesen abgewickelt. Ergänzend zu den vorstehenden Servicebedingungen gelten die Allgemei- nen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. DE-82 Gebrauchsanweisung - InfraStyle / InfraStyle i...
-
Seite 83: Entsorgung
Die Verpackung des Geräts kann vollständig getrennt entsorgt und dem Recycling zugeführt werden. Folgende Materialien fallen an: Altpapier, Pappe Kunststoff Schaumstoff Altgerät Das Altgerät muss bei der lokalen Abnahmestelle für Elektro-Altgeräte abgegeben werden. InfraStyle / InfraStyle i - Gebrauchsanweisung DE-83... - Seite 84 Damit wir Ihre Fragen schnell und kompetent beantworten können, geben Sie uns immer die auf dem Typenschild vermerkten Daten wie Typenbe- zeichnung, Artikel-Nr. und Serien-Nr. an. Verkaufsdatum Stempel / Unterschrift des Händlers: © EOS Saunatechnik GmbH - Alle Rechte vorbehalten.
