Montage
5.4 Temperaturfühler montieren
Der Temperaturfühler muss an der Stelle montiert werden, an der die höchsten Temperaturen er-
wartet werden.
Durch die Regelung mit der IR-Steuerung können keine Raumtemperaturen über 70 °C erreicht
werden. In einer reinen IR-Installation ist daher kein Schutztemperaturbegrenzer (STB) erforder-
lich. Der STB-Ausgang auf der Platine des Leistungsteils ist daher ab Werk gebrückt.
Material + Werkzeuge:
Temperaturfühler und Verbindungsleitungen
ƒ
Bohrer für Bohröffnung in der Kabinendecke
ƒ
Schraubendreher
ƒ
Ggf. Zugdraht
ƒ

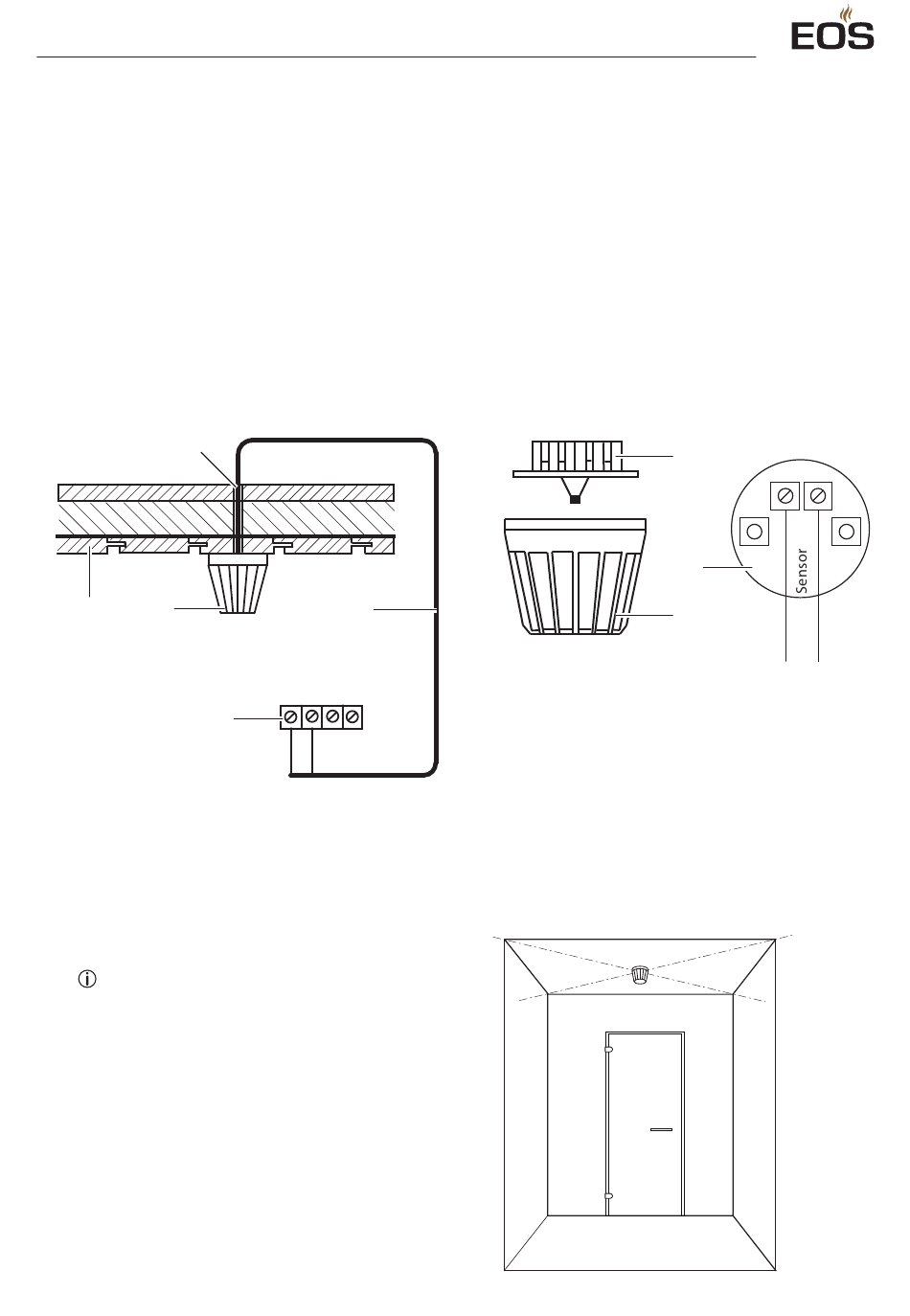

A
C
B
A.
Bohrung
B.
Kabinendecke
C.
Fühlergehäuse (Mitte Profilbrett)
D.
Fühlerleitung
E.
Klemmen im Steuergerät
Temperaturfühler montieren
►
1. Montageort festlegen.
Der Temperaturfühler sollte mittig in
der Kabinendecke montiert werden. An
dieser Stelle wird in der Infrarot-Kabine
die höchste Temperatur erwartet.
2. Öffnung für Kabeldurchführung in der Ka-
binendecke bohren.
3. Fühlerkabel durch die Öffnung führen.
4. Gehäuse des Temperaturfühlers öffnen
und Kabel anschließen.
5. Fühler an der Kabinendecke festschrau-
ben und Gehäuse schließen.
D
S1 S2
E
C
A
B
A.
Platine
B.
Gehäuse Abdeckung
C.
Fühlerplatine
19
