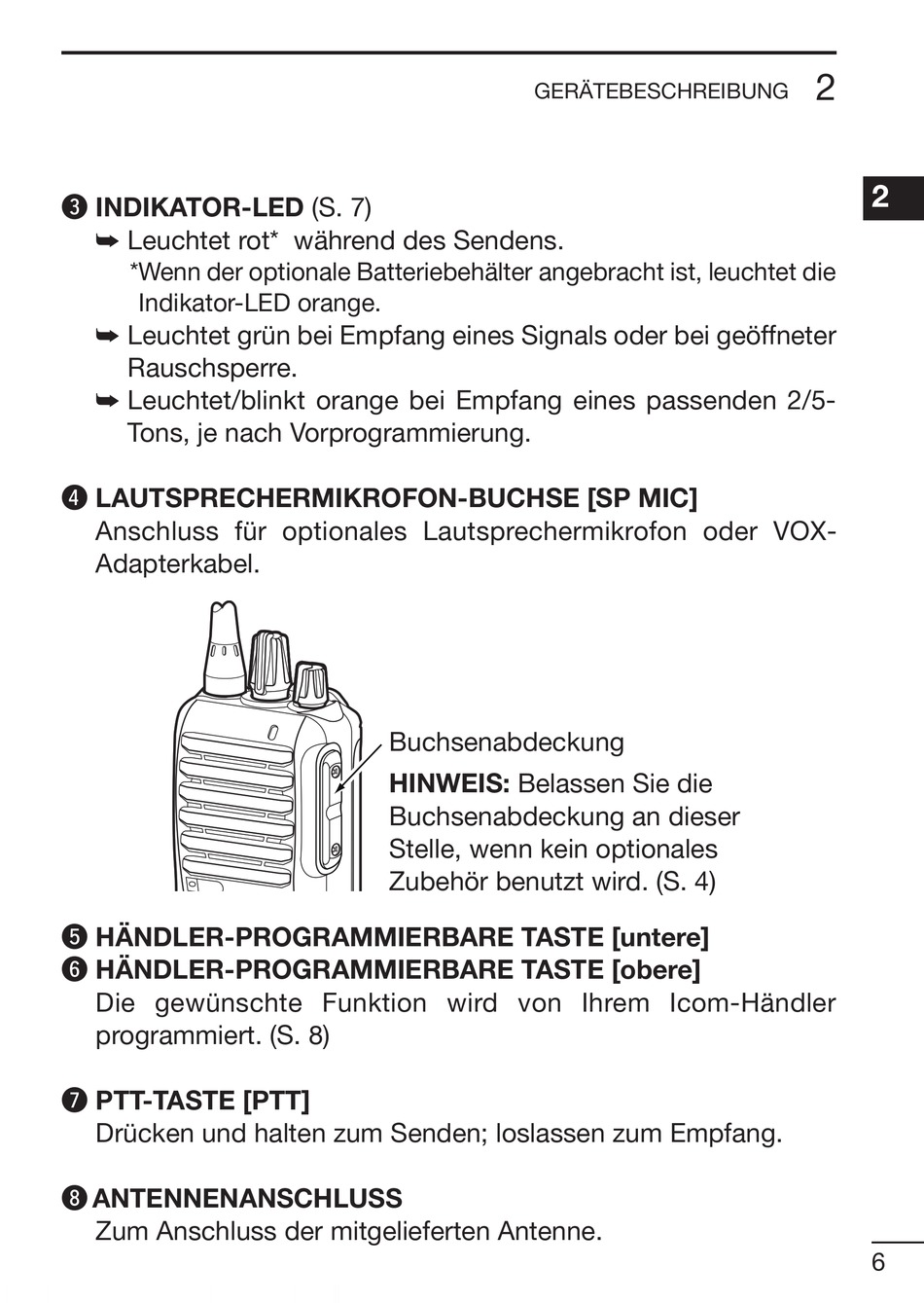

e INDIKATOR-LED (S. 7)
➥ Leuchtet rot* während des Sendens.
* Wenn der optionale Batteriebehälter angebracht ist, leuchtet die
Indikator-LED orange.
➥ Leuchtet grün bei Empfang eines Signals oder bei geöffneter
Rauschsperre.
➥ Leuchtet/blinkt orange bei Empfang eines passenden 2/5-
Tons, je nach Vorprogrammierung.
r LAUTSPRECHERMIKROFON-BUCHSE [SP MIC]
Anschluss für optionales Lautsprechermikrofon oder VOX-
Adap terkabel.
t HÄNDLER-PROGRAMMIERBARE TASTE [untere]
y HÄNDLER-PROGRAMMIERBARE TASTE [obere]
Die gewünschte Funktion wird von Ihrem Icom-Händler
program miert. (S. 8)
u PTT-TASTE [PTT]
Drücken und halten zum Senden; loslassen zum Empfang.
i ANTENNENANSCHLUSS
Zum Anschluss der mitgelieferten Antenne.
GERÄTEBESCHREIBUNG
Buchsenabdeckung
HINWEIS: Belassen Sie die
Buchsenabdeckung an dieser
Stelle, wenn kein optionales
Zubehör benutzt wird. (S. 4)
2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
6
