Auspacken; Gehäusewände Demontieren Für Transport Mit Sackkarre Oder Tragen - alpha innotec PWZS-H2S Betriebsanleitung

An scharfen Gerätekanten besteht Gefahr von
Schnittverletzungen an den Händen.
► Schnittfeste Schutzhandschuhe tragen.
Die hydraulischen Anschlüsse sind nicht für mecha-
nische Belastungen ausgelegt.
► Gerät nicht an den hydraulischen Anschlüssen
heben oder transportieren.
Beim Kippen der Modulbox um mehr als 45° läuft
Verdichteröl in den Kältekreis.
► Gerät mit eingebauter Modulbox nicht um mehr
als 45° kippen.
Das Gerät vorzugsweise mit einem Hubwagen trans-
portieren, alternativ mit einer Sackkarre.
Transport mit einem Hubwagen
► Gerät verpackt und auf Holzpalette gesichert
zum Aufstellort transportieren.

Auspacken

HINWEIS
Falls das Gerät nicht mit einem Hubwagen
transportiert wird: Gerät erst nach dem Aus-
packen und der Demontage der Gehäuse-
wände von der Palette heben.
1. Plastikfolien entfernen. Dabei sicherstellen,
dass das Gerät nicht beschädigt wird.
2. Haltewinkel, Transport- und Verpackungsmateri-
al umweltgerecht entsprechend den lokalen Vor-
schriften entsorgen.
3. Folie am Aufstellort vom Kunststoffelement der
Vorderwand entfernen.

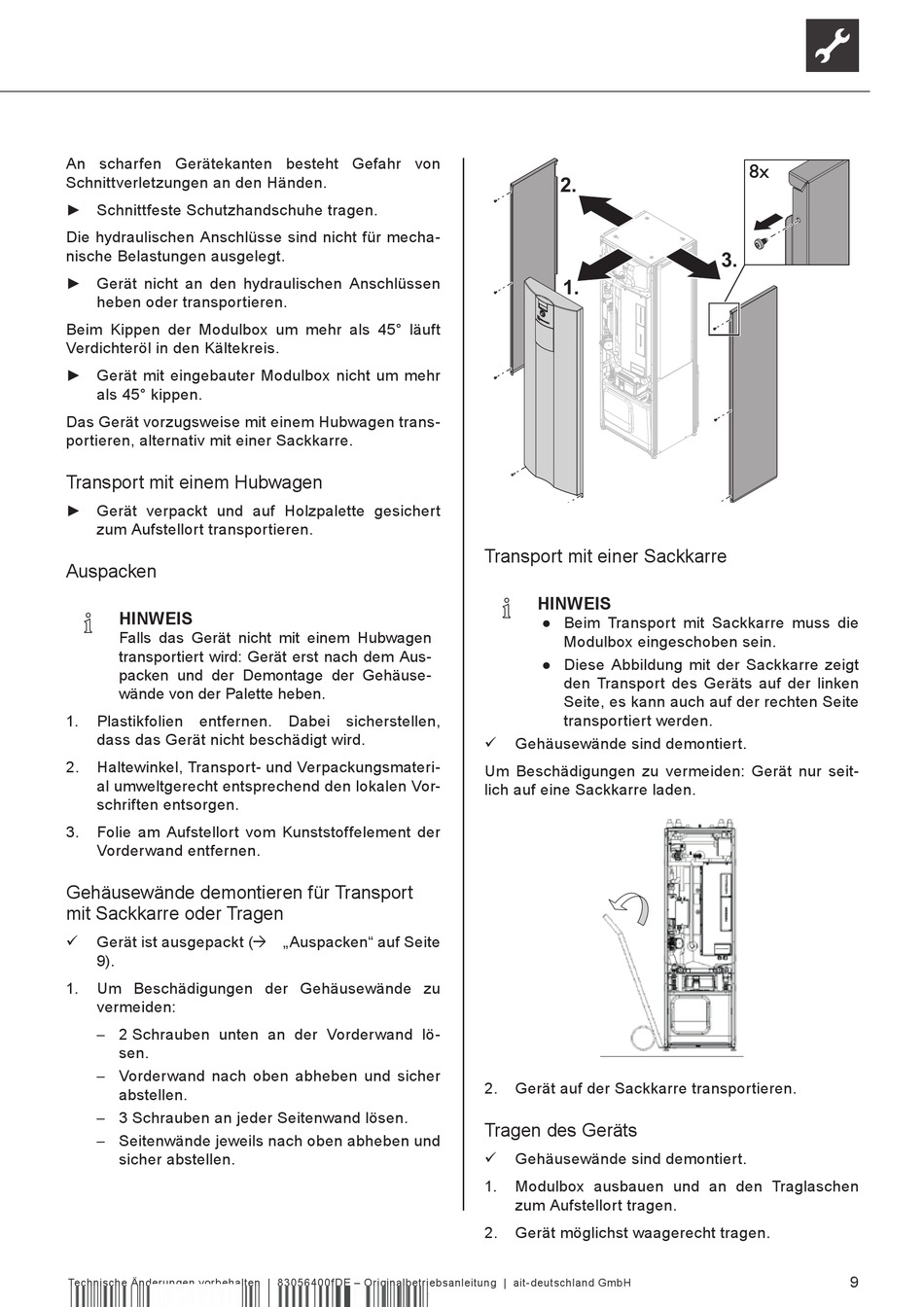

Gehäusewände demontieren für Transport
mit Sackkarre oder Tragen
Gerät ist ausgepackt ( „Auspacken" auf Seite

9).
1. Um Beschädigungen der Gehäusewände zu
vermeiden:
– 2 Schrauben unten an der Vorderwand lö-
sen.
– Vorderwand nach oben abheben und sicher
abstellen.
– 3 Schrauben an jeder Seitenwand lösen.
– Seitenwände jeweils nach oben abheben und
sicher abstellen.
Technische Änderungen vorbehalten | 83056400fDE – Originalbetriebsanleitung | ait-deutschland GmbH
2.
1.
Transport mit einer Sackkarre
HINWEIS
● Beim Transport mit Sackkarre muss die
Modulbox eingeschoben sein.
● Diese Abbildung mit der Sackkarre zeigt
den Transport des Geräts auf der linken
Seite, es kann auch auf der rechten Seite
transportiert werden.
Gehäusewände sind demontiert.

Um Beschädigungen zu vermeiden: Gerät nur seit-
lich auf eine Sackkarre laden.
2. Gerät auf der Sackkarre transportieren.
Tragen des Geräts
Gehäusewände sind demontiert.

1. Modulbox ausbauen und an den Traglaschen
zum Aufstellort tragen.
2. Gerät möglichst waagerecht tragen.
8x
3.
9
