Beschreibung

3.1 Aufbau

HINWEIS
In diesem Abschnitt sind im Wesentlichen
die Komponenten benannt, die für die Erfül-
lung der in dieser Betriebsanleitung beschrie-
benen Aufgaben relevant sind.

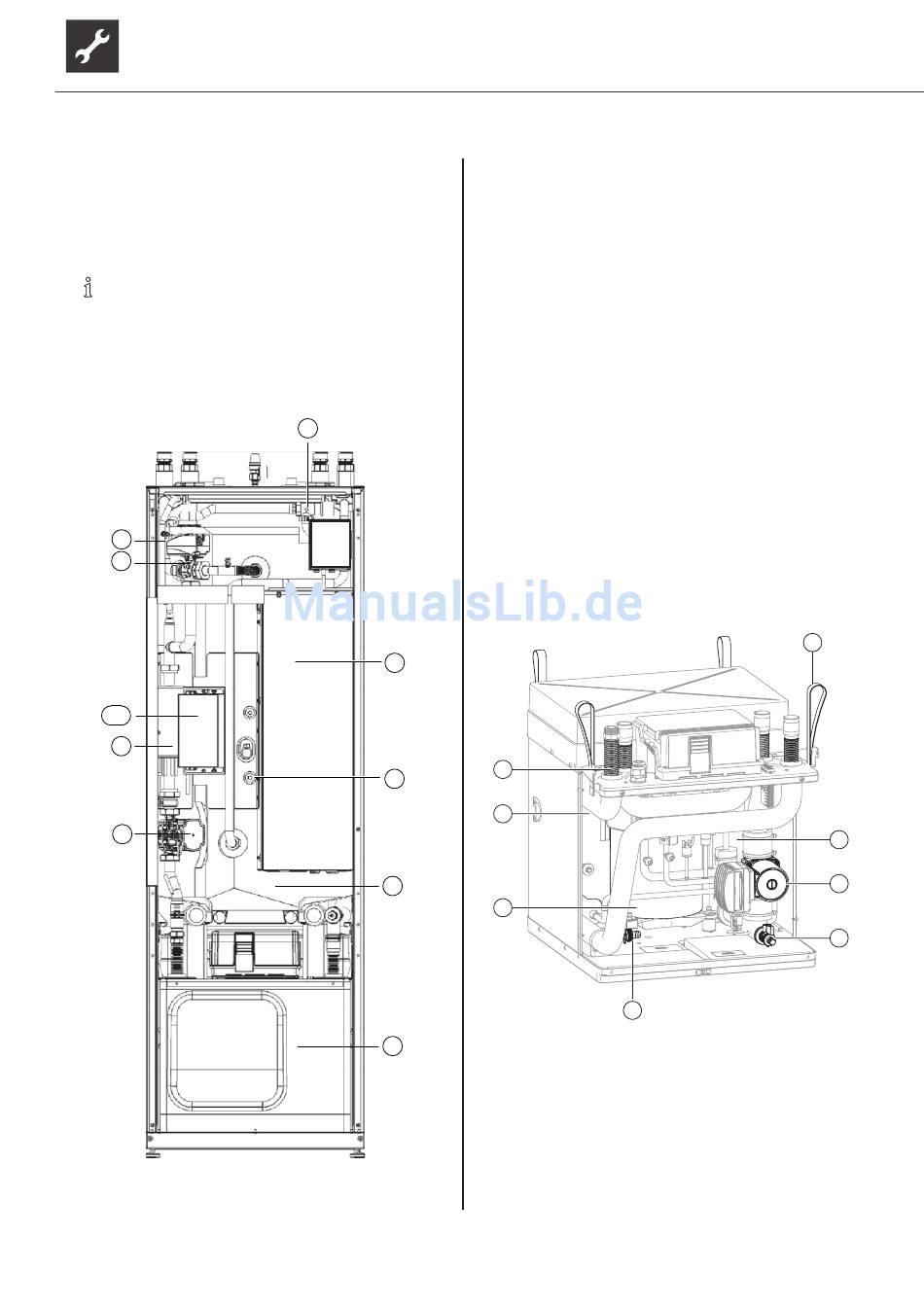

Wärmezentrale:
2
1
10
9
8
1 3-Wege-Umschaltventil Heizkreis/
Trinkwarmwasser
2 Entlüfter
6
3
4
5
6
7
Technische Änderungen vorbehalten | 83056400fDE – Originalbetriebsanleitung | ait-deutschland GmbH
3 Überströmventil
4 Elektrischer Schaltkasten
5 Fühler Trinkwarmwasserspeicher
6 Trinkwarmwasserspeicher
7 Modulbox
8 Umwälzpumpe Heizkreis/Warmwasser
9 Heizelement
10 Manuelle Leistungsregulierung Heizstab (MLRH)
Typenschild
Ein Typenschild ist oben an der Wärmezentrale an-
gebracht, ein zweites links an der Modulbox. Das Ty-
penschild enthält ganz oben folgende Informationen:
● Gerätetyp, Artikelnummer
● Seriennummer, Geräteindex
Weiterhin enthält das Typenschild eine Übersicht
über die wichtigsten technischen Daten.
Modulbox
3
2
1
8
1 Verdichter
2 Verflüssiger
3 Schwingungsentkopplung (4x)
4 Traglasche (4x)
5 Verdampfer
6 Wärmequellen-Umwälzpumpe
7 Füll- und Entleerhahn Wärmequelle
8 Füll- und Entleerhahn Heizung
4
5
6
7
