3.1.2 Aufstellungshinweise

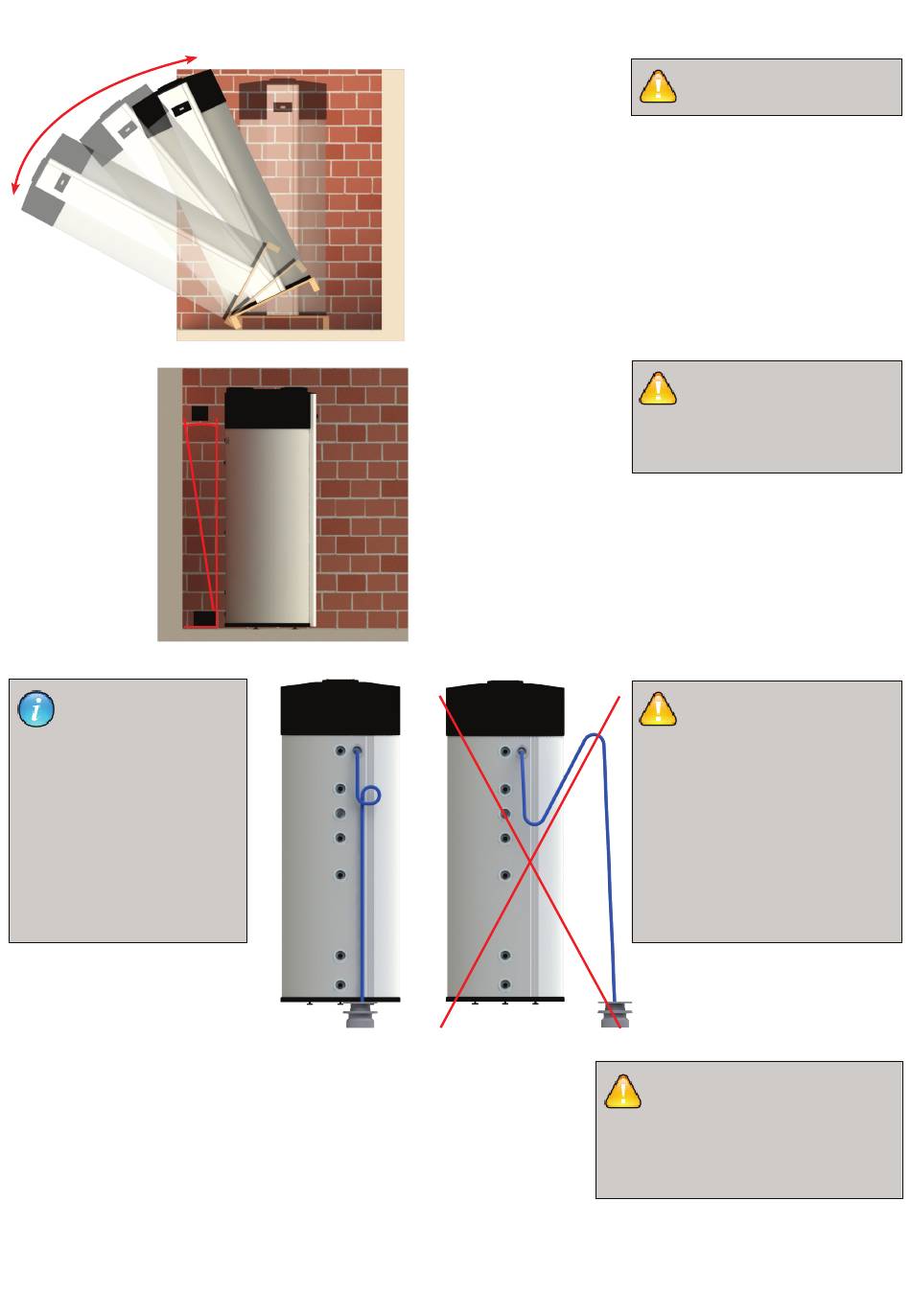

Zur Vermeidung von
Gerüchen und dem
Einleitem von Gasen im
Kondensat muss ein Siphon
installiert werden. Sie
können dies umgehen
indem Sie den Konden-
satschlauch mit einer
Schleife verbauen ( siehe
Abbildung). Dies ist
wirkungsgleich mit einem
Siphon.

3.1.3 Auspacken der BWP

Entfernen Sie die Kartonage und die Schutzwinkel. Lösen Sie (mit
einem 19er Maul- oder Gabelschlüsse) unter der Transportrpalette die
Muttern an den Befestigungsbolzen so weit, dass Sie die
Unterlegscheiben herausziehen können. Bringen Sie nun die BWP mit
der Palette an den Aufstellungsort und nehmen diese, nach dem
Entfernen der Muttern, von der Palette ab. Mit Hilfe des Transportgriffs
ist dies einfach zu handhaben.
Befestigen Sie nun die drei Füße an den Bolzen und richten Sie die
Anlage wie weiter unten beschrieben aus. Entfernen Sie den Transport-
bügel.
14
1°
90°
Baureihe BWP
Mindestraumhöhe = 2000 mm
Die BWP muss immer
nivelliert (im Lot) aufgestellt sein,
um den Ablauf des Kondensats
zu ermöglichen. 1° Neigung nach
hinten ist tolerierbarbar
Der Schlauch für den
Kondensatablauf muss korrekt
am Auslass montiert und in den
Abfluss geführt werden. Wenn
der Ablaufschlauch oberhalb des
Kondensatablaufs geführt wird,
kann das Kondensat in die BWP
zurückfließen. Schäden, die auf
Grund dieses Montagefehlers
entstehen sind von der Herstel-
lergarantie
ausgeschlossen
Die BWP darf um maximal 45° zur Seite
geneigt werden. Einzig auf der Rück-
seite (Transportgriff) darf die BWP bis
zur Horizontale geneigt werden. Dies
gilt auch für den
Transport zum Aufstellungsort.
