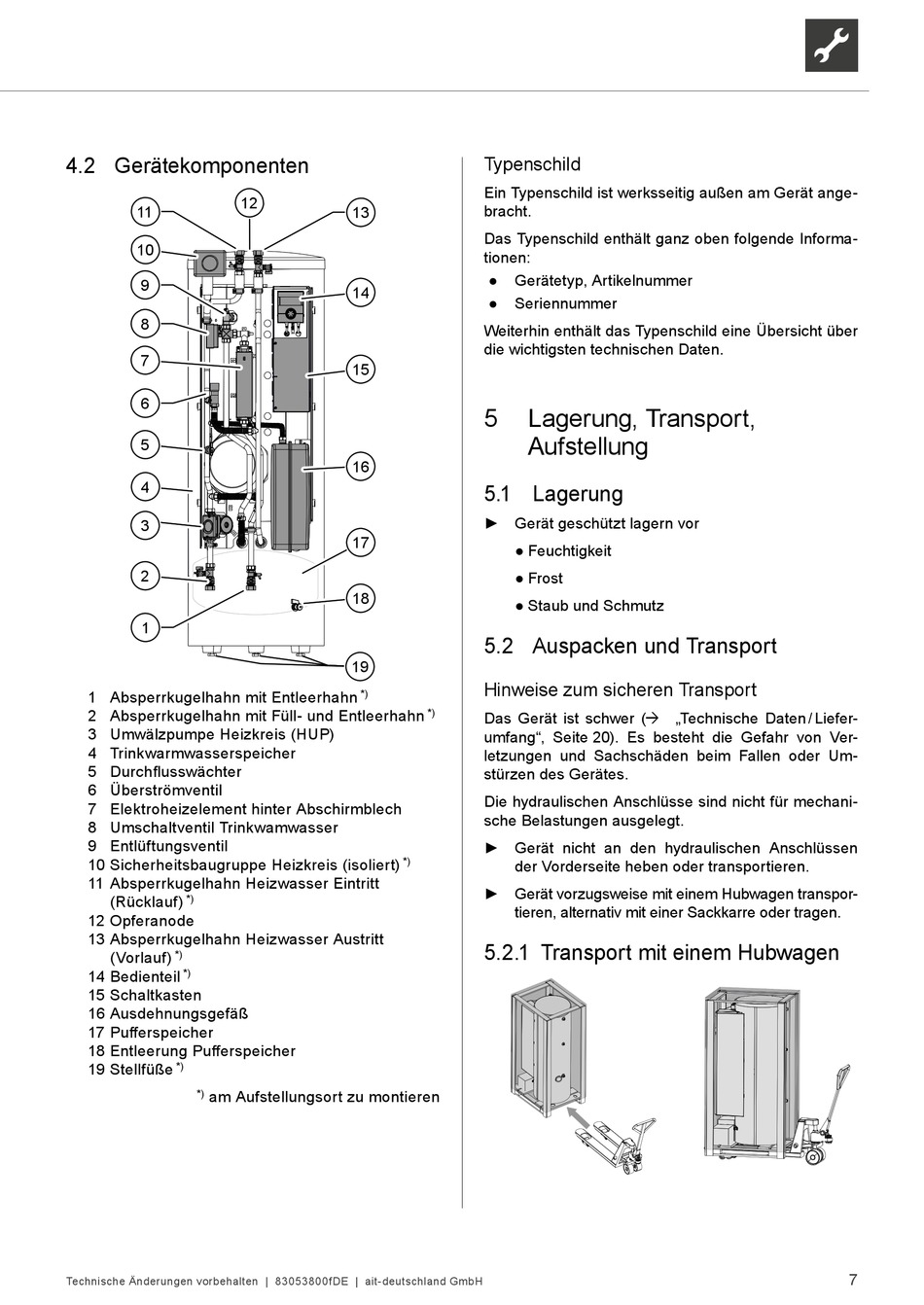

4.2 Gerätekomponenten
11
10
9
8
7
6
5
4
3
2
1
1 Absperrkugelhahn mit Entleerhahn
2 Absperrkugelhahn mit Füll- und Entleerhahn
3 Umwälzpumpe Heizkreis (HUP)
4 Trinkwarmwasserspeicher
5 Durchflusswächter
6 Überströmventil
7 Elektroheizelement hinter Abschirmblech
8 Umschaltventil Trinkwamwasser
9 Entlüftungsventil
10 Sicherheitsbaugruppe Heizkreis (isoliert)
11 Absperrkugelhahn Heizwasser Eintritt
(Rücklauf)
*)
12 Opferanode
13 Absperrkugelhahn Heizwasser Austritt
(Vorlauf)
*)
14 Bedienteil
*)
15 Schaltkasten
16 Ausdehnungsgefäß
17 Pufferspeicher
18 Entleerung Pufferspeicher
19 Stellfüße
*)
*)
am Aufstellungsort zu montieren
Technische Änderungen vorbehalten | 83053800fDE | ait-deutschland GmbH
12
13
14
15
16
17
18
19
*)
*)
Typenschild
Ein Typenschild ist werksseitig außen am Gerät ange-
bracht.
Das Typenschild enthält ganz oben folgende Informa-
tionen:
●
Gerätetyp, Artikelnummer
●
Seriennummer
Weiterhin enthält das Typenschild eine Übersicht über
die wichtigsten technischen Daten.
5
Lagerung, Transport,
Aufstellung
5.1 Lagerung
► Gerät geschützt lagern vor
● Feuchtigkeit
● Frost
● Staub und Schmutz
5.2 Auspacken und Transport
Hinweise zum sicheren Transport
*)
Das Gerät ist schwer ( „Technische Daten / Liefer-
umfang", Seite 20). Es besteht die Gefahr von Ver-
letzungen und Sachschäden beim Fallen oder Um-
stürzen des Gerätes.
Die hydraulischen Anschlüsse sind nicht für mechani-
sche Belastungen ausgelegt.
► Gerät nicht an den hydraulischen Anschlüssen
der Vorderseite heben oder transportieren.
► Gerät vorzugsweise mit einem Hubwagen transpor-
tieren, alternativ mit einer Sackkarre oder tragen.
5.2.1 Transport mit einem Hubwagen
7
