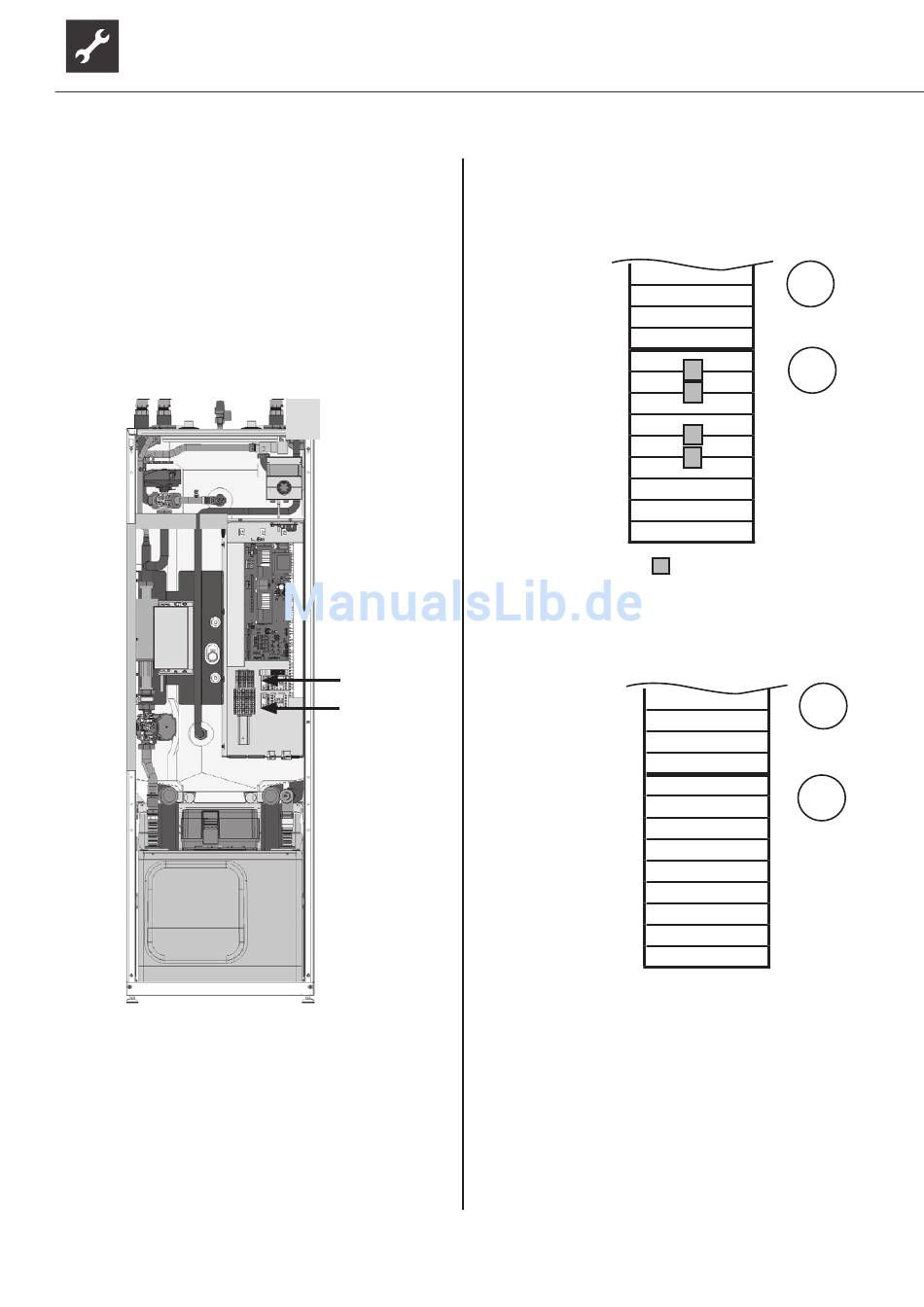

6.6 Umklemmvorgang: 1 x Kabel / 3 x
Kabel
- Vorinstalliertes Lastkabel nach vorne herausziehen
und gleichzeitig 3x Lastkabel von oben einziehen
- Entsprechende Absicherungen je nach An-
schluss beachten
- Einzelne Drähte nach Vorgabe (siehe rechts)
aufklemmen
- Beim Anschluss auf 3x Lastleitung müssen 5
Brücken entfernt werden!
X9 Anschlussklemme
X10 Anschlussklemme
16
X10
X9
Technische Änderungen vorbehalten | 83056400fDE – Originalbetriebsanleitung | ait-deutschland GmbH
PWZS(V) ...H2S
1 Zuleitung:
externe Verdrahtung
L1
L2
L3
PE
3 Zuleitungen:
externe Verdrahtung
PE Steuerung
L Steuerung
L1 Verdichter
L1 Heizelement
Verdichter
Steuerung
L2 Heizelement
L3 Heizelement
PE Verdichter
PE Heizelement
1. Nach Beendigung aller elektrischen Anschluss-
arbeiten den Schaltkasten im Geräteinnern ver-
schließen...
2. Vorderwand des Geräts schließen, sofern im un-
mittelbaren Anschluss keine weiteren Installati-
onsarbeiten im Gerät vorgenommen werden.
interne Verdrahtung
N
X10
N
PE
PE
L
X9
L1
1L1
N1
N2
1L2
1L3
PE
PE
= Brücke
interne Verdrahtung
N
X10
N
PE
PE
L
X9
L1
1L1
N1
N2
1L2
1L3
PE
PE
