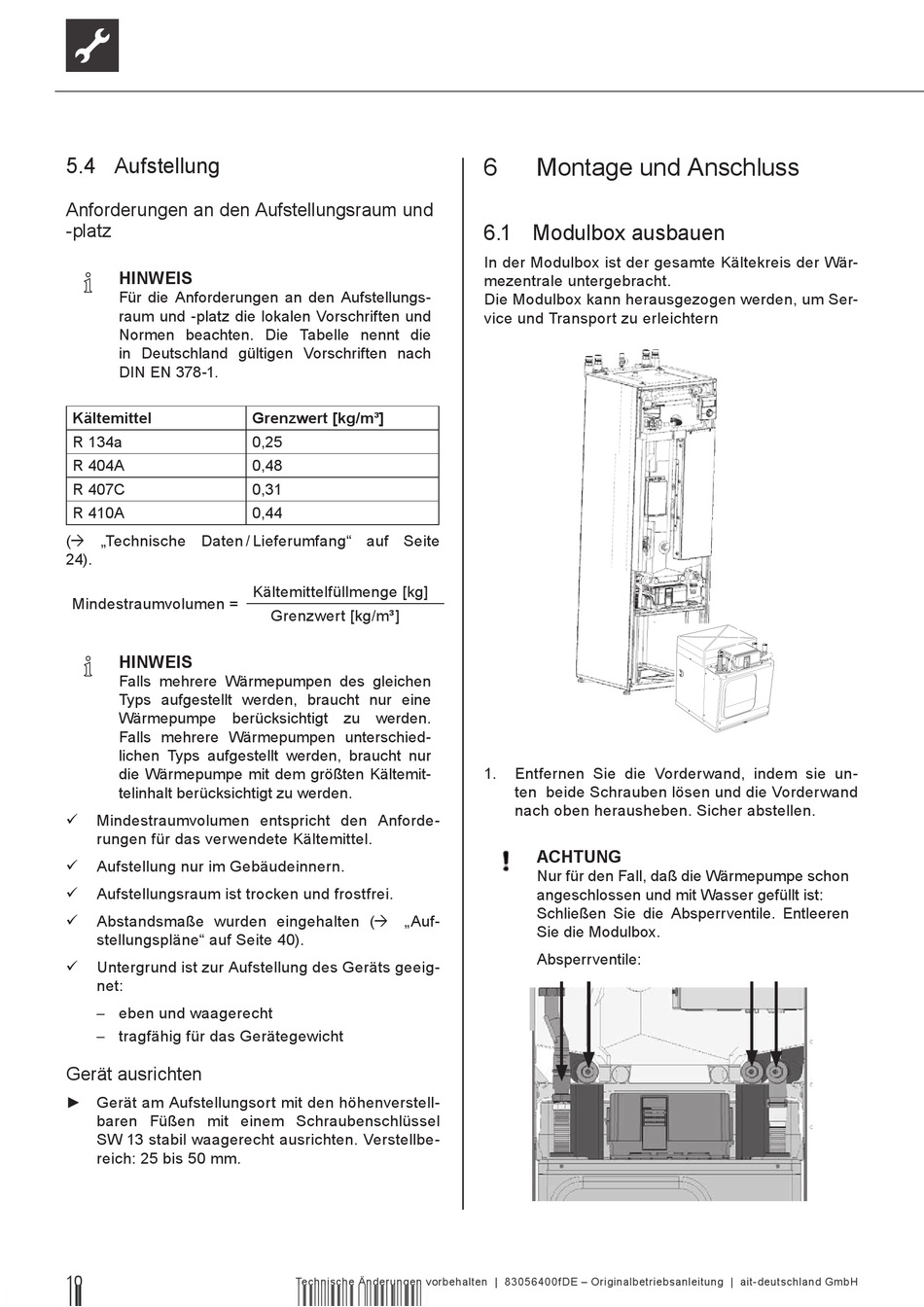

5.4 Aufstellung

Anforderungen an den Aufstellungsraum und
-platz
HINWEIS
Für die Anforderungen an den Aufstellungs-
raum und -platz die lokalen Vorschriften und
Normen beachten. Die Tabelle nennt die
in Deutschland gültigen Vorschriften nach
DIN EN 378-1.
Kältemittel
R 134a
R 404A
R 407C
R 410A
( „Technische Daten / Lieferumfang" auf Seite
24).
Mindestraumvolumen =
HINWEIS
Falls mehrere Wärmepumpen des gleichen
Typs aufgestellt werden, braucht nur eine
Wärmepumpe berücksichtigt zu werden.
Falls mehrere Wärmepumpen unterschied-
lichen Typs aufgestellt werden, braucht nur
die Wärmepumpe mit dem größten Kältemit-
telinhalt berücksichtigt zu werden.
Mindestraumvolumen entspricht den Anforde-

rungen für das verwendete Kältemittel.
Aufstellung nur im Gebäudeinnern.

Aufstellungsraum ist trocken und frostfrei.

Abstandsmaße wurden eingehalten ( „Auf-

stellungspläne" auf Seite 40).
Untergrund ist zur Aufstellung des Geräts geeig-

net:
– eben und waagerecht
– tragfähig für das Gerätegewicht
Gerät ausrichten
► Gerät am Aufstellungsort mit den höhenverstell-
baren Füßen mit einem Schraubenschlüssel
SW 13 stabil waagerecht ausrichten. Verstellbe-
reich: 25 bis 50 mm.
10
Grenzwert [kg/m³]
0,25
0,48
0,31
0,44
Kältemittelfüllmenge [kg]
Grenzwert [kg/m³]
Technische Änderungen vorbehalten | 83056400fDE – Originalbetriebsanleitung | ait-deutschland GmbH
6

Montage und Anschluss

6.1 Modulbox ausbauen

In der Modulbox ist der gesamte Kältekreis der Wär-
mezentrale untergebracht.
Die Modulbox kann herausgezogen werden, um Ser-
vice und Transport zu erleichtern
1. Entfernen Sie die Vorderwand, indem sie un-
ten beide Schrauben lösen und die Vorderwand
nach oben herausheben. Sicher abstellen.
ACHTUNG
Nur für den Fall, daß die Wärmepumpe schon
angeschlossen und mit Wasser gefüllt ist:
Schließen Sie die Absperrventile. Entleeren
Sie die Modulbox.
Absperrventile:
