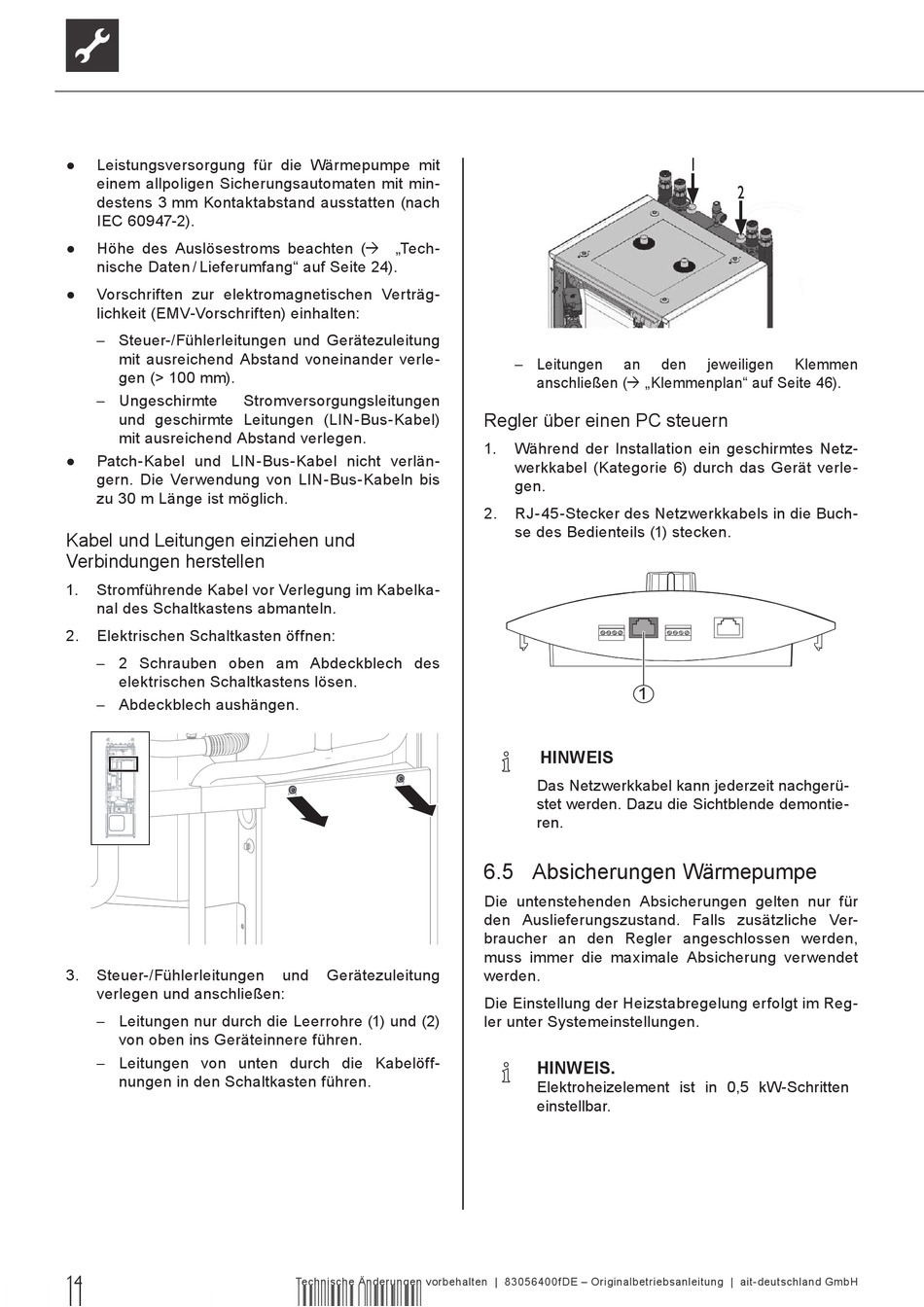

Leistungsversorgung für die Wärmepumpe mit
einem allpoligen Sicherungsautomaten mit min-
destens 3 mm Kontaktabstand ausstatten (nach
IEC 60947-2).
●
Höhe des Auslösestroms beachten ( „Tech-
nische Daten / Lieferumfang" auf Seite 24).
●
Vorschriften zur elektromagnetischen Verträg-
lichkeit (EMV-Vorschriften) einhalten:
– Steuer-/Fühlerleitungen und Gerätezuleitung
mit ausreichend Abstand voneinander verle-
gen (> 100 mm).
– Ungeschirmte
und geschirmte Leitungen (LIN-Bus-Kabel)
mit ausreichend Abstand verlegen.
●
Patch-Kabel und LIN-Bus-Kabel nicht verlän-
gern. Die Verwendung von LIN-Bus-Kabeln bis
zu 30 m Länge ist möglich.
Kabel und Leitungen einziehen und
Verbindungen herstellen
1.
Stromführende Kabel vor Verlegung im Kabelka-
nal des Schaltkastens abmanteln.
2.
Elektrischen Schaltkasten öffnen:
– 2 Schrauben oben am Abdeckblech des
elektrischen Schaltkastens lösen.
– Abdeckblech aushängen.
3.
Steuer-/Fühlerleitungen
verlegen und anschließen:
– Leitungen nur durch die Leerrohre (1) und (2)
von oben ins Geräteinnere führen.
– Leitungen von unten durch die Kabelöff-
nungen in den Schaltkasten führen.
14
Stromversorgungsleitungen
und
Gerätezuleitung
Technische Änderungen vorbehalten | 83056400fDE – Originalbetriebsanleitung | ait-deutschland GmbH
– Leitungen
an
anschließen ( „Klemmenplan" auf Seite 46).
Regler über einen PC steuern
1.
Während der Installation ein geschirmtes Netz-
werkkabel (Kategorie 6) durch das Gerät verle-
gen.
2.
RJ-45-Stecker des Netzwerkkabels in die Buch-
se des Bedienteils (1) stecken.
1
HINWEIS
Das Netzwerkkabel kann jederzeit nachgerü-
stet werden. Dazu die Sichtblende demontie-
ren.
6.5 Absicherungen Wärmepumpe
Die untenstehenden Absicherungen gelten nur für
den Auslieferungszustand. Falls zusätzliche Ver-
braucher an den Regler angeschlossen werden,
muss immer die maximale Absicherung verwendet
werden.
Die Einstellung der Heizstabregelung erfolgt im Reg-
ler unter Systemeinstellungen.
HINWEIS.
Elektroheizelement ist in 0,5 kW-Schritten
einstellbar.
den
jeweiligen
Klemmen
