R&S FS-K83

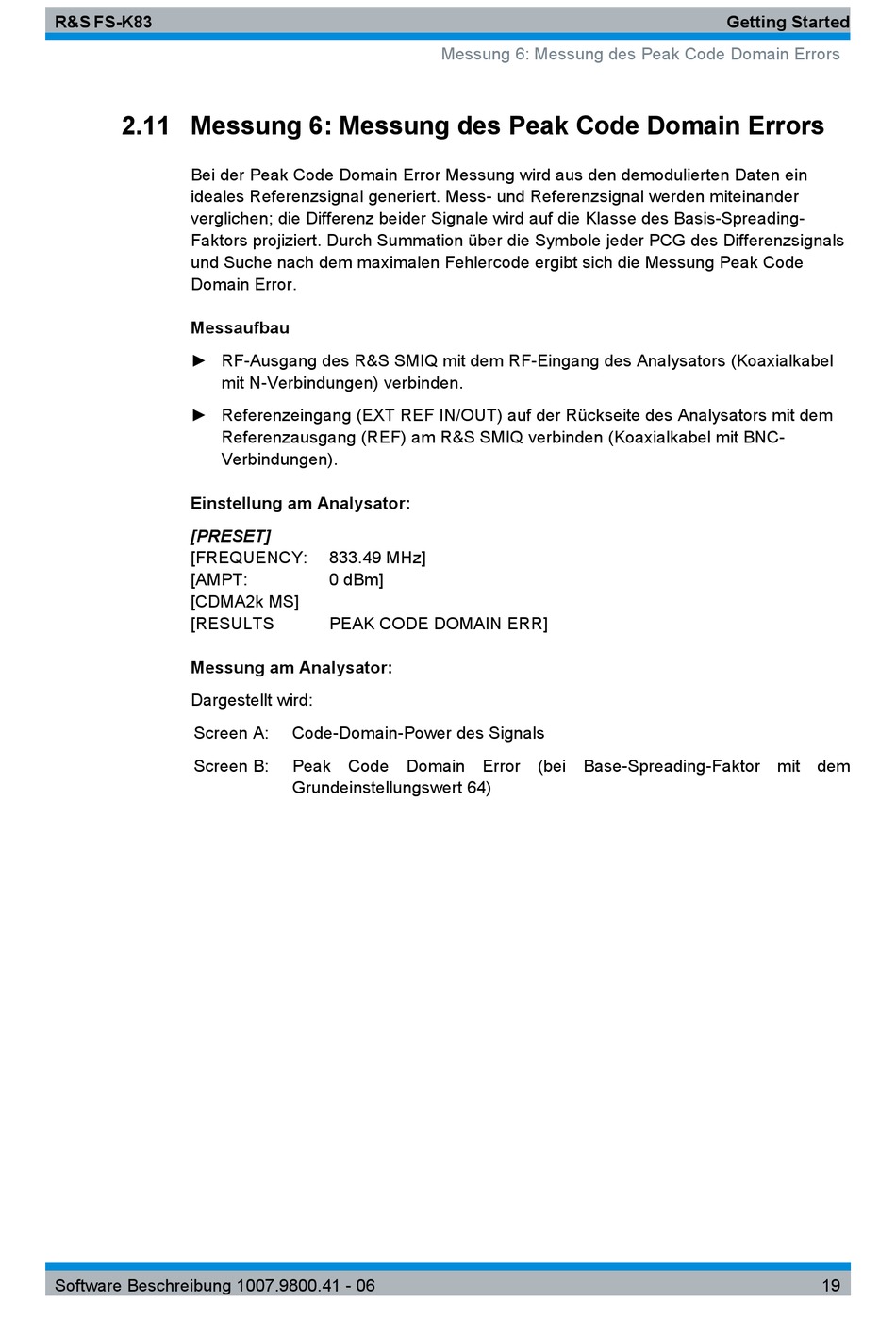

2.11 Messung 6: Messung des Peak Code Domain Errors
Bei der Peak Code Domain Error Messung wird aus den demodulierten Daten ein
ideales Referenzsignal generiert. Mess- und Referenzsignal werden miteinander
verglichen; die Differenz beider Signale wird auf die Klasse des Basis-Spreading-
Faktors projiziert. Durch Summation über die Symbole jeder PCG des Differenzsignals
und Suche nach dem maximalen Fehlercode ergibt sich die Messung Peak Code
Domain Error.
Messaufbau
U RF-Ausgang des R&S SMIQ mit dem RF-Eingang des Analysators (Koaxialkabel
mit N-Verbindungen) verbinden.
U Referenzeingang (EXT REF IN/OUT) auf der Rückseite des Analysators mit dem
Referenzausgang (REF) am R&S SMIQ verbinden (Koaxialkabel mit BNC-
Verbindungen).
Einstellung am Analysator:
[PRESET]
[FREQUENCY:
[AMPT:
[CDMA2k MS]
[RESULTS
Messung am Analysator:
Dargestellt wird:
Screen A:
Screen B:
Software Beschreibung 1007.9800.41 - 06
Messung 6: Messung des Peak Code Domain Errors
833.49 MHz]
0 dBm]
PEAK CODE DOMAIN ERR]
Code-Domain-Power des Signals
Peak Code Domain Error (bei Base-Spreading-Faktor mit dem
Grundeinstellungswert 64)
Getting Started
19
