R&S FS-K83
COMPOSITE CONST
Der Softkey COMPOSITE CONST selektiert die Auswertung des Konstellations-
Diagramms auf Chip-Ebene.
Bei der COMPOSITE CONST wird das Gesamtsignal über die gewählte Power-
Control-Group (Softkey SELECT PCG) berücksichtigt.
Es wird für jeden der 1536 Chips ein Konstellationspunkt in das Diagramm
eingetragen.
Zur Orientierung wird der Einheitskreis der Darstellung überlagert.

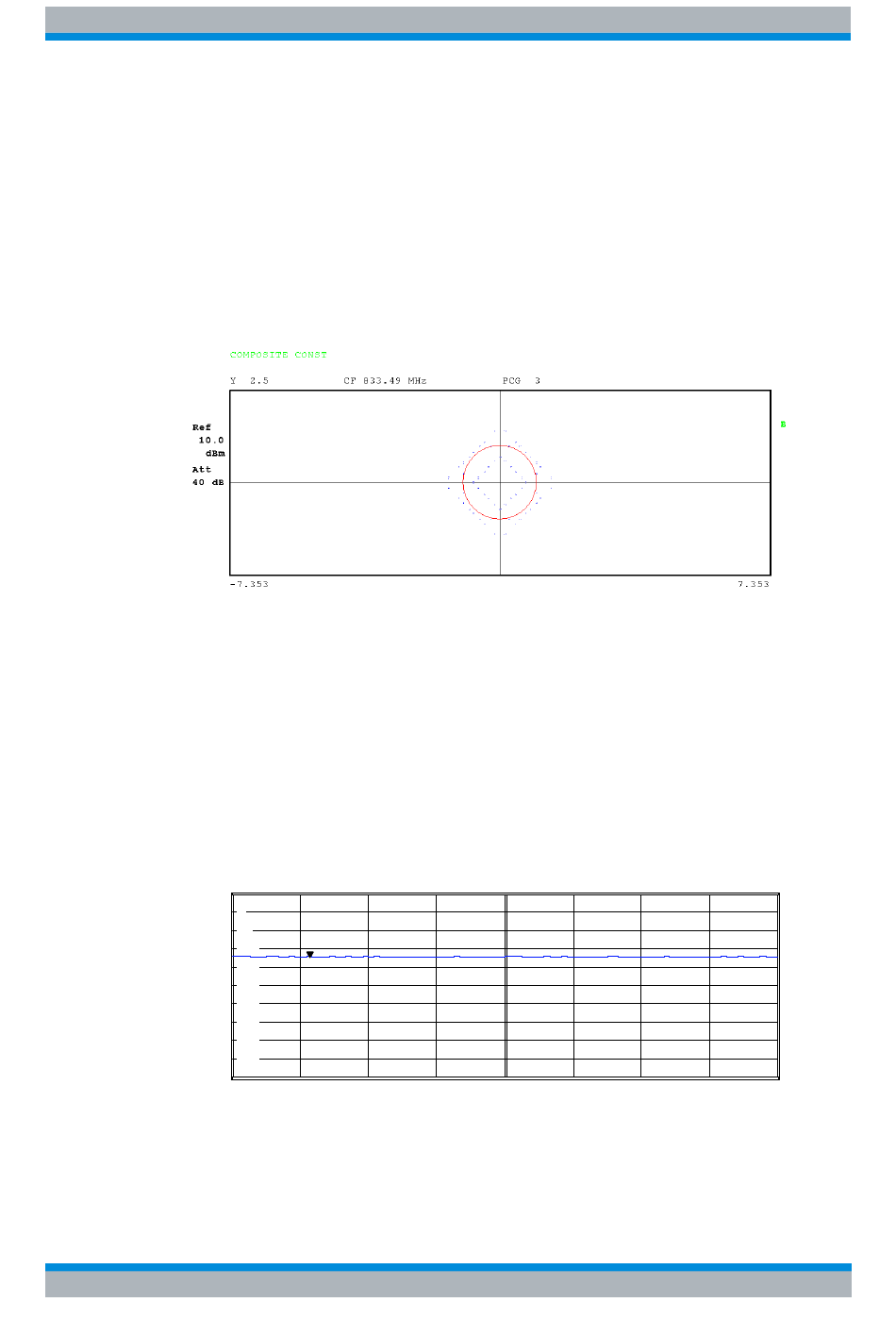

Bild 21 Composite Constellation Diagram
Fernbedienungsbefehl: CALC2:FEED XTIM:CDP:COMP:CONS
POWER VS SYMBOL
Der Softkey POWER VS SYMBOL selektiert die Auswertung Power versus Symbol.
Die Auswertung gibt die absolute Leistung in dBm an jedem Symbolzeitpunkt für den
gewählten Kanal (Softkey SELECT CHANNEL) und die gewählten PCG (Softkey
SELECT PCG) aus. Somit berücksichtigt diese Auswertung Ergebnisse eines Kanals
für eine Power-Control-Group. Der Softkey SELECT I/Q dient der Auswahl des
auszuwertenden Zweiges.
Ref
Ref
Ref
10.0
10.0
10.0
dBm
dBm
dBm
Att
Att
40 dB
40 dB
1
CLRWR
Bild 22 Power versus Symbol für einen PCG eines Kanals
Fernbedienungsbefehl: CALC2:FEED XTIM:CDP:PVSY
Software Beschreibung 1007.9800.41 - 06
POWER VS SYMBOL
dBm
CF 833.49 MHz
3
-4
1
-11
-18
-25
-32
-39
-46
-53
0
Konfiguration der cdma2000-Messungen
Code-Domain-Messungen an cdma2000-Signalen
SR
76.8 ksps
Marker 1 [T1 ]
Chan
8.16
MAP I
PCG
3
12 Sym/
-13.99 dBm
Symbol
13
B
95
69
