R&S FS-K83

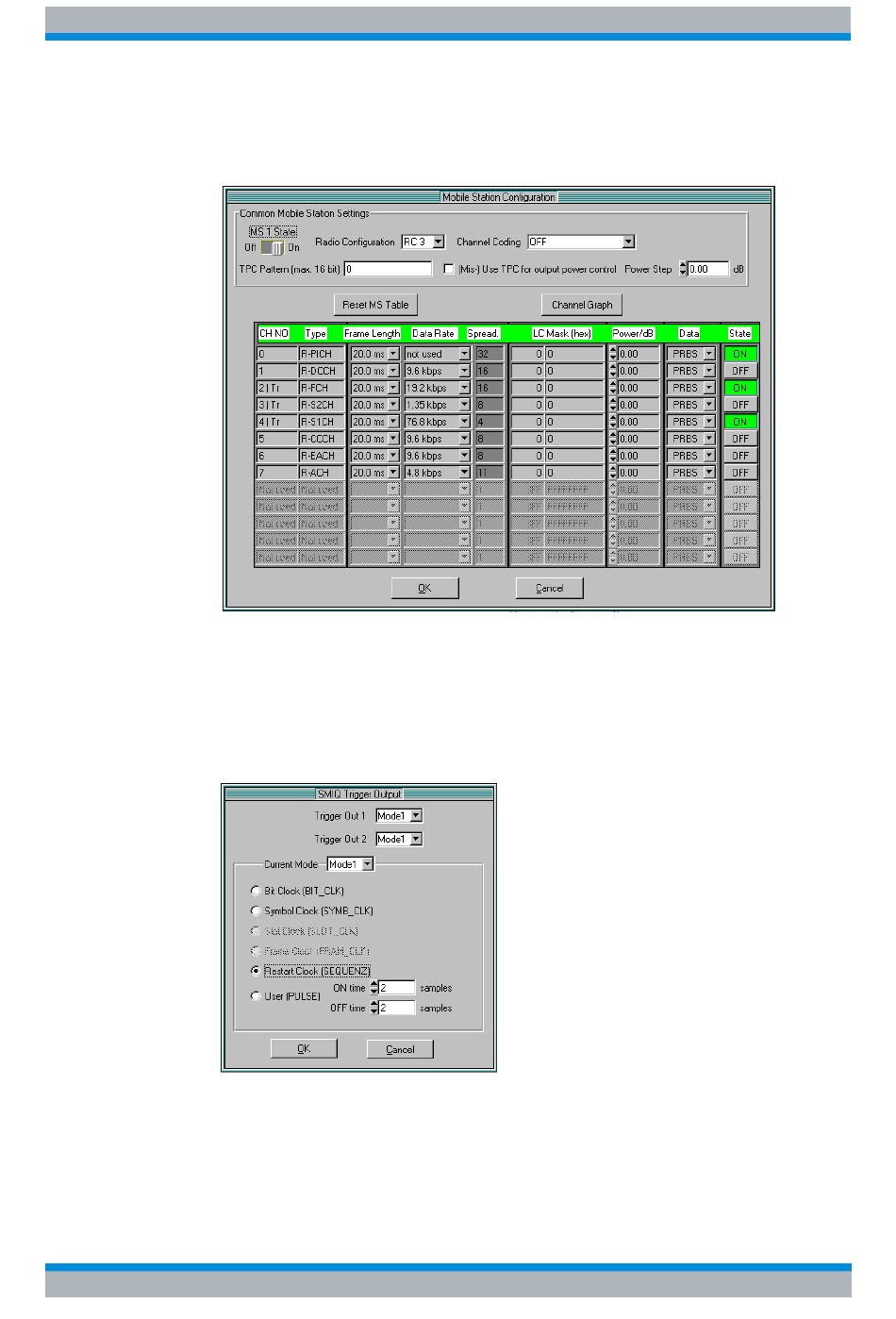

Bild 2 WinIQSIM - Konfiguration mit aktiven Kanälen
Trigger Einstellungen definieren:
Nun sind noch die Trigger Settings unter dem Menü SMIQ und dem Unterpunkt
Trigger Output Settings einzustellen. Hier wird für den Current Mode: Mode 1
die Restart Clock (SEQUENZ) definiert. Damit liegt der Trigger auf der Slotgrenze
alle 80 ms am TRIG1 der SMIQ Z5- BNC-Adapter zur Verfügung.
Bild 3 WinIQSIM - Base Station Configuration des fertigen Modells
Speichern und auf R&S SMIQ übertragen:
Diese cdma2000-Konfiguration via File|Save als Datei 'C2KMS.IQS' abspeichern.
Den R&S SMIQ entweder seriell oder via IEC-Bus-Karte und IEC-Bus-Kabel mit
Software Beschreibung 1007.9800.41 - 06
Erstellen eines cdma2000 Reverse Link Signals mit WinIQSIM
Zweig) und der S1CH auf Codenummer 2 bei Spreading-Faktor 4 (Q-Zweig)
gesendet werden. Am Pilot ist die Datenrate nicht modifizierbar, er wird generell auf
Codenummer 0 bei Spreading-Faktor 32 (I-Zweig) gesendet.
Getting Started
10
