R&S FS-K83
Auswertung Ergebnisse eines Kanals für eine Power-Control-Group.
Der Softkey SELECT I/Q dient der Auswahl des auszuwertenden Zweiges.
Eine Auswertung des Konstellations-Diagramms für nicht belegte Codes ist zwar
möglich, die Ergebnisse sind jedoch nicht aussagekräftig, da nicht belegte Code-
Kanäle keine Daten enthalten.
Zur Orientierung wird der Einheitskreis der Darstellung überlagert.

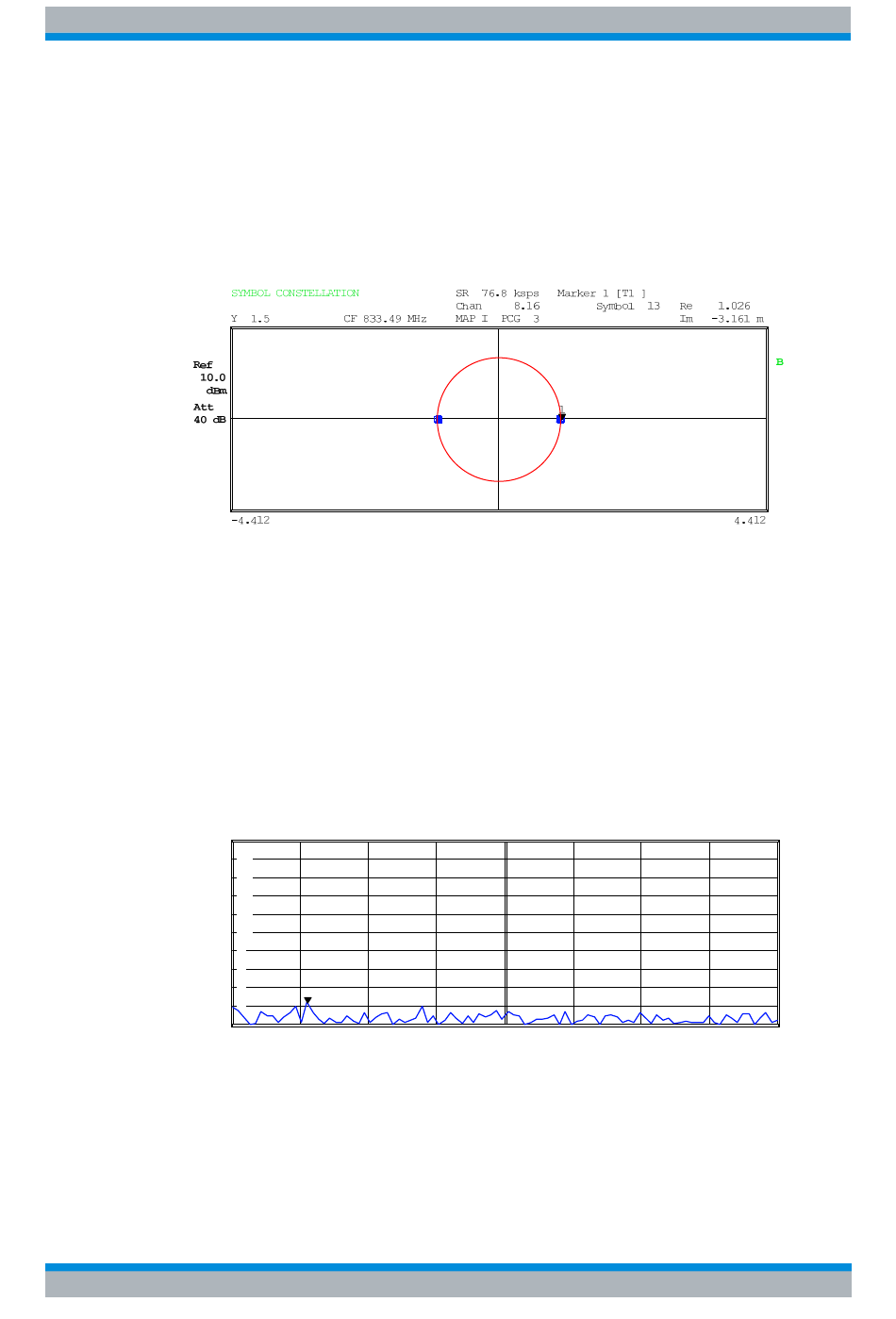

Bild 17 Symbol Constellation Diagram
Fernbedienungsbefehl: CALC2:FEED XTIM:CDP:SYMB:CONS
SYMBOL EVM
Der Softkey SYMBOL EVM selektiert die Auswertung Symbol Error Vector Magnitude.
Die Auswertung des EVM erfolgt für den gewählten Kanal (Softkey SELECT
CHANNEL) und die gewählten PCG (Softkey SELECT PCG). Somit berücksichtigt diese
Auswertung Ergebnisse eines Kanals für eine Power-Control-Group.
Eine Auswertung von Symbol Error Vector Magnitude für nicht belegte Codes ist zwar
möglich, die Ergebnisse sind jedoch nicht gültig.
Ref
Ref
Ref
10.0
10.0
10.0
dBm
dBm
dBm
Att
Att
40 dB
40 dB
1
CLRWR
Bild 18 Error Vector Magnitude für einen PCG eines Kanals
Fernbedienungsbefehl: CALC2:FEED XTIM:CDP:SYMB:EVM
Software Beschreibung 1007.9800.41 - 06
SYMBOL EVM
%
CF 833.49 MHz
18
16
14
12
10
8
6
4
1
2
0
Konfiguration der cdma2000-Messungen
Code-Domain-Messungen an cdma2000-Signalen
SR
76.8 ksps
Marker 1 [T1 ]
Chan
8.16
MAP I
PCG
3
12 Sym/
2.564 %
Symbol
13
B
95
67
