R&S FS-K83
1 RM
CLRWR

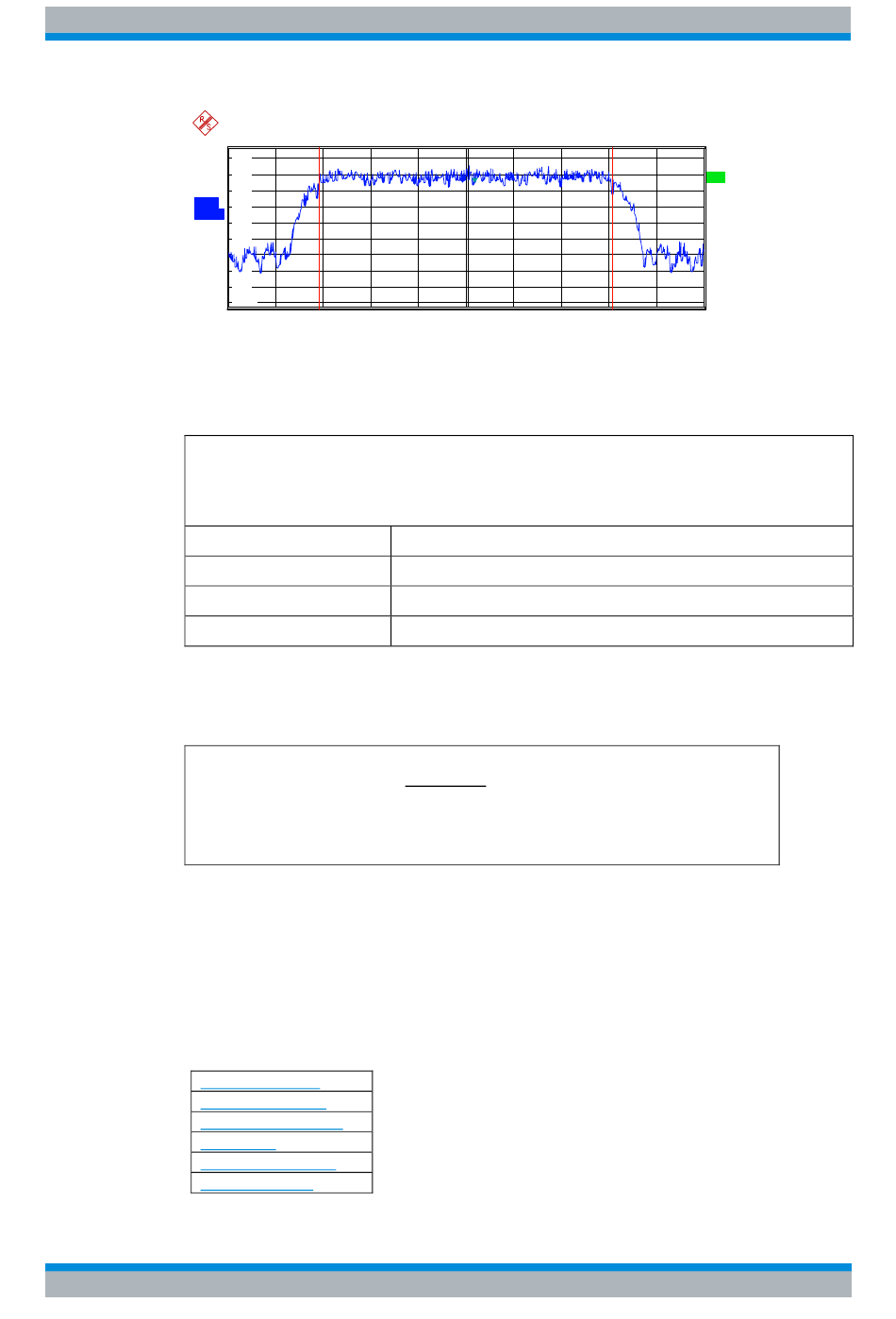

Bild 8 Messung der Leistung im 1.2288-MHz-Übertragungskanal
Der Softkey aktiviert die Betriebsart SPECTRUM mit definierten Einstellungen:
Folgende benutzerspezifische Einstellungen werden beim ersten Eintritt nach dem Preset nicht geändert:
ADJACENT CHAN POWER
ACP STANDARD
NO OF ADJ CHANNELS
FREQUENCY SPAN
Ausgehend von dieser Einstellung kann der Analysator in allen Funktionen, die er in
der Betriebsart SPECTRUM bietet, bedient werden, d.h. alle Messparameter können
an die Erfordernisse der spezifischen Messung angepasst werden.
Um angepasste Messparameter wieder herzustellen, werden folgende Parameter beim
Verlassen abgespeichert und beim Wiedereintritt in diese Messung wieder eingestellt:
Pegelparameter
RBW, VBW
Sweepzeit
Fernbedienungsbefehl: CONF:CDP:MEAS POW
Ergebnisabfrage: CALC:MARK:FUNC:POW:RES? CPOW
6.2 Messung der Nachbarkanalleistung - ACLR
Taste MEAS oder Hotkey MEAS
NO. OF ADJ CHAN
ADJUST SETTINGS
NOISE CORR ON/OFF
FAST ACLR
DIAGRAM FULL SIZE
ADJUST REF LVL
Software Beschreibung 1007.9800.41 - 06
MS,1X,C0 :CHAN POWER
Ref -3 dBm
Att
-10
-20
-30
-40
-50
-60
-70
-80
-90
-100
Center 833.49 MHz
Tx Channel
Bandwidth
1.2288 MHz
Pegelparameter
Center Frequency + Frequency Offset
Alle Triggereinstellungen
ON
cdma2000 MC1 (MC1 steht für Multi Carrier einfach, also ein Träger)
0 (nur Hauptkanal)
2 MHz
Konfiguration der cdma2000-Messungen
Messung der Nachbarkanalleistung - ACLR
*
RBW 10 kHz
*
VBW 300 kHz
5 dB
*
SWT 100 ms
1
200 kHz/
CDMA 2000 MC1
Power
Marker 1 [T1 ]
-25.23 dBm
833.526057692 MHz
A
Span 2 MHz
-0.31 dBm
29
