IDENT-I • IRI-KHD2-4.RX, IRI-KHA6-4.RX
Technische Daten
7.2 Anschlussplan und Klemmenbelegung
1
2
3
4

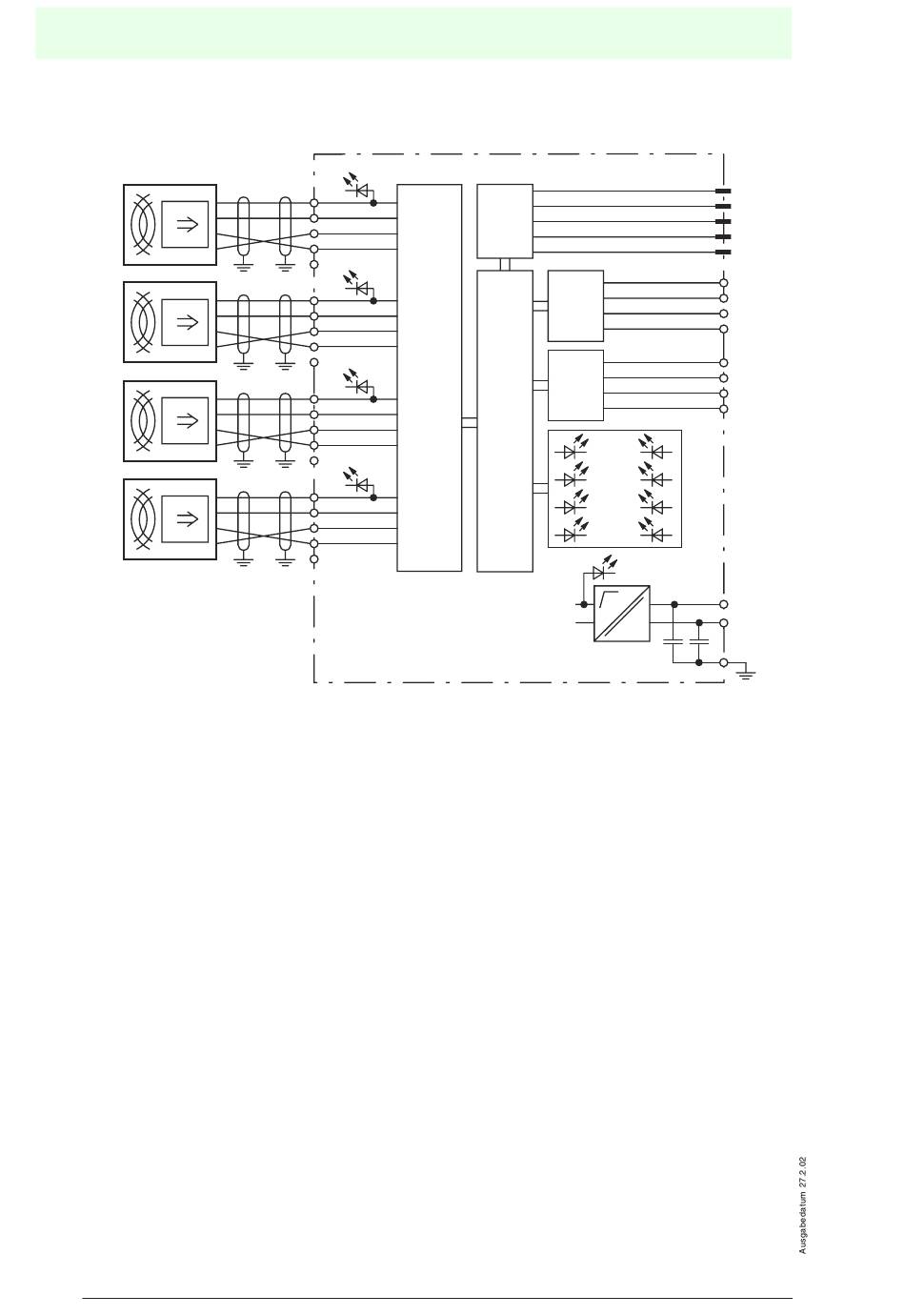

Bild 7.2: Anschlussplan der Auswerteeinheit IRI-KHA6-4.RX/IRI-KHD2-4.RX
Klemmenbelegungsliste
Klemme Funktion
1 Versorgungsspannung Lesekopf 1 Plus
2 „Direction" Lesekopf 1
3 „Daten" Lesekopf 1
4 Versorgungsspannung Lesekopf 1 Minus
5 reserviert
6 reserviert
7 reserviert
8 reserviert
9 reserviert
10 Versorgungsspannung Lesekopf 2 Plus
11 „Direction" Lesekopf 2
12 „Daten" Lesekopf 2
13 Versorgungsspannung Lesekopf 2 Minus
14 reserviert
