IDENT-I • IRI-KHD2-4.RX, IRI-KHA6-4.RX
Serielle Schnittstelle/DIP-Schalter
5.1 RS 232-Schnittstelle
Auf den 9-poligen Sub-D-Stecker sind die folgenden Leitungen der RS 232-Schnitt-
stelle geführt:
Datensignal Eingang
Datensignal Ausgang
Clear to Send Eingang
Request to Send Ausgang
Ground

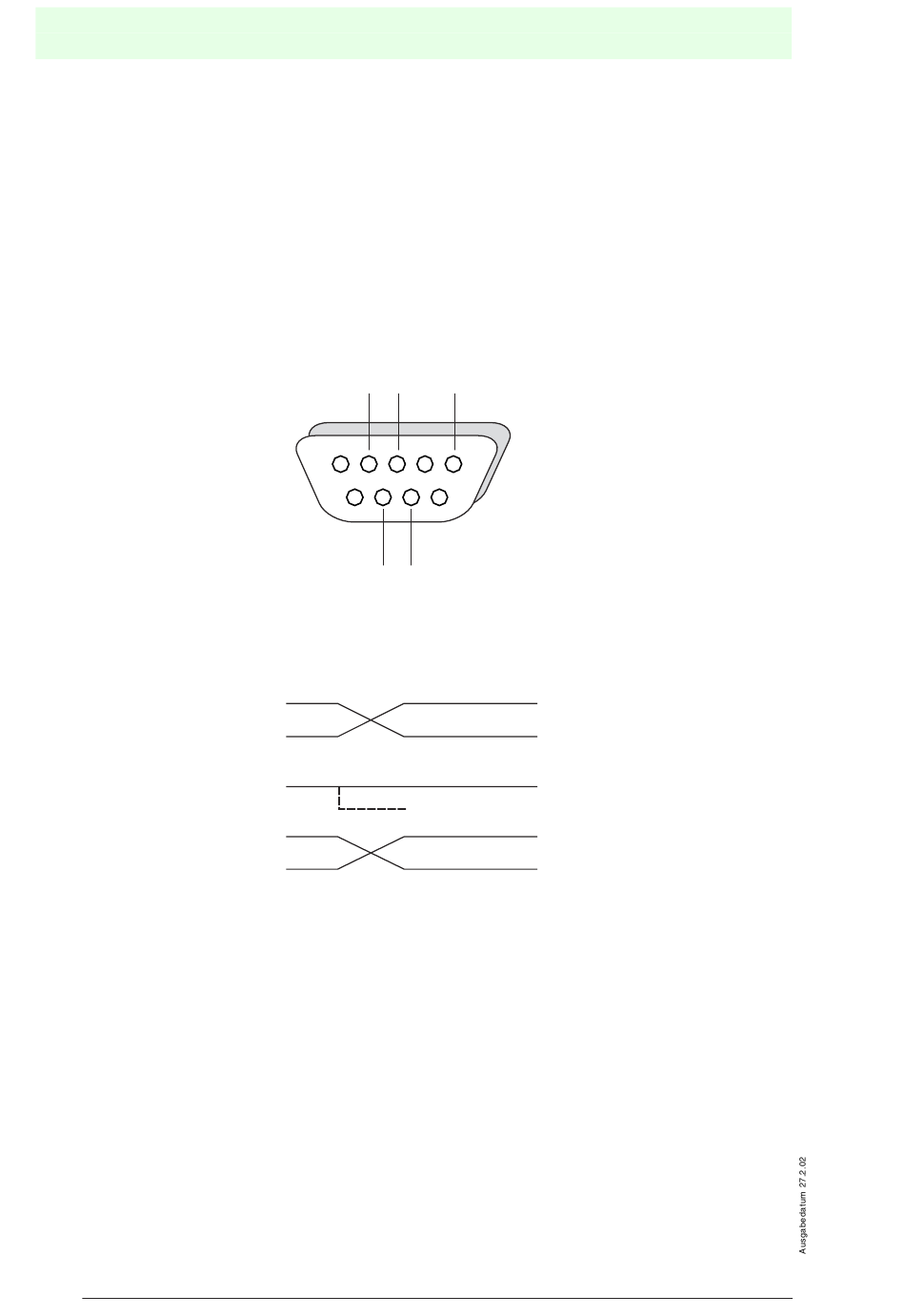

Bild 5.1: 9-poliger Sub-D-Stecker mit Anschlussbelegung
Ein Anschlusskabel zu einem PC sollte folgendermaßen aussehen:
Bild 5.2: Anschlusskabel PC
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
12
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com
RxD
1 2
6 7
RTS
RxD
TxD
GND
RTS
CTS
RxD Anschluss 2
TxD Anschluss 3
CTS Anschluss 8
RTS Anschluss 7
GND Anschluss 5
TxD GND
3 4
5
8 9
CTS
Schirm
RxD
TxD
GND
RTS
CTS
