Hydraulisch installieren
Voraussetzungen
Die Pumpe muss aufrecht und waagrecht installiert werden.
n
Bei allen Installationen muss in die Hauptwasserleitung ein Schutzfilter eingebaut werden, das
n
die gesamte Installation und die daran angeschlossenen Geräte vor Verschmutzung und Korro‐
sion durch eingeschwemmte Sand- und Rostteile schützt.
Falls hinter dem Dosierventil im Abstand von 2 m (NG 5) bzw. 5 m (NG 30) kein Wasserhahn
n
vorhanden ist, sollte dort ein Probennahmehahn installiert werden, damit die Anlage auf Funk‐
tion geprüft werden kann.
Ein gefüllter Lösungsbehälter ist vorhanden.
n
1
2

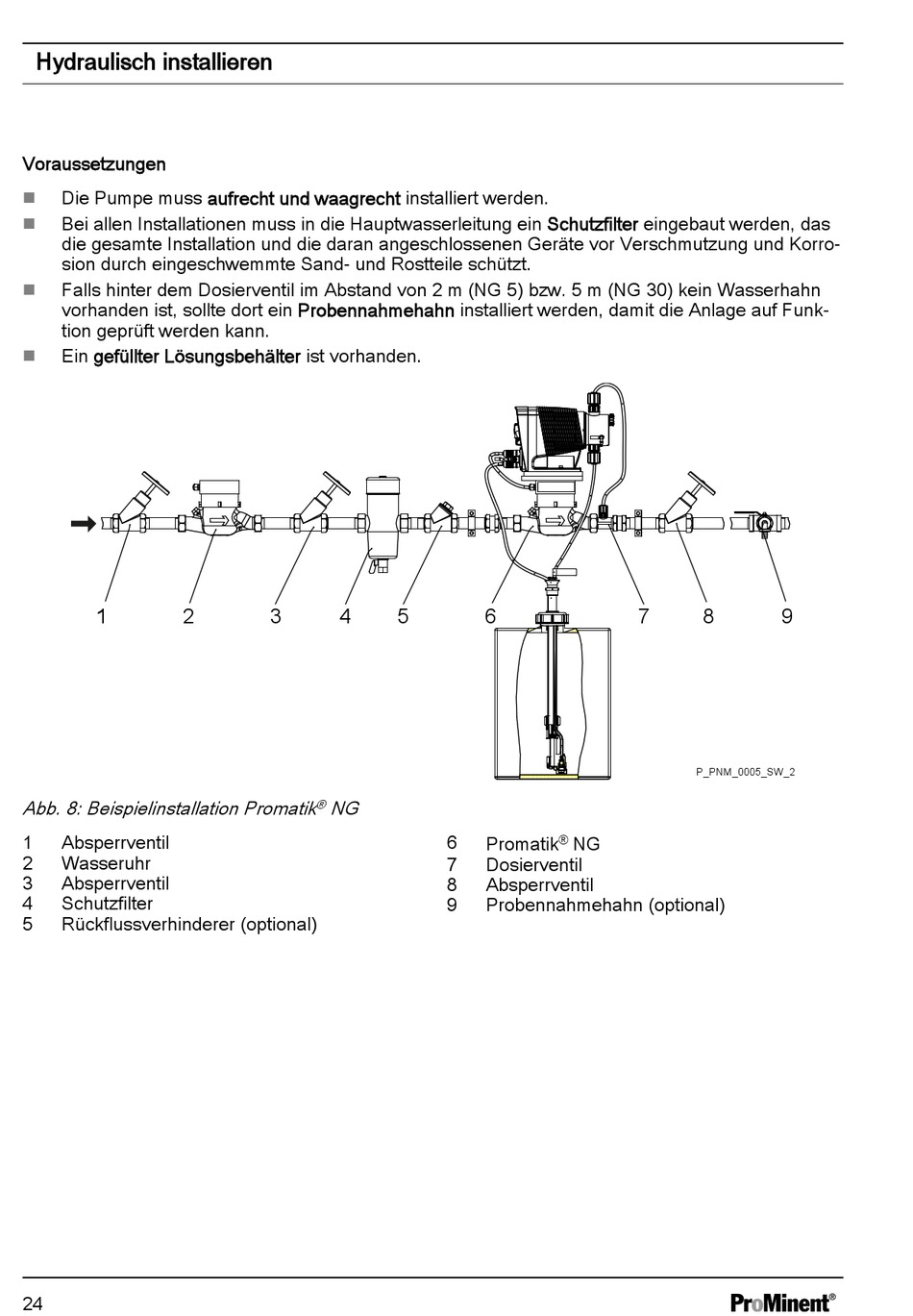

Abb. 8: Beispielinstallation Promatik
1
Absperrventil
2
Wasseruhr
3
Absperrventil
4
Schutzfilter
5
Rückflussverhinderer (optional)
24
3
4
5
NG
®
6
6
Promatik
NG
®
7
Dosierventil
8
Absperrventil
9
Probennahmehahn (optional)
7
8
9
P_PNM_0005_SW_2
