Geräteübersicht und Steuerelemente
5.2
Steuerelemente

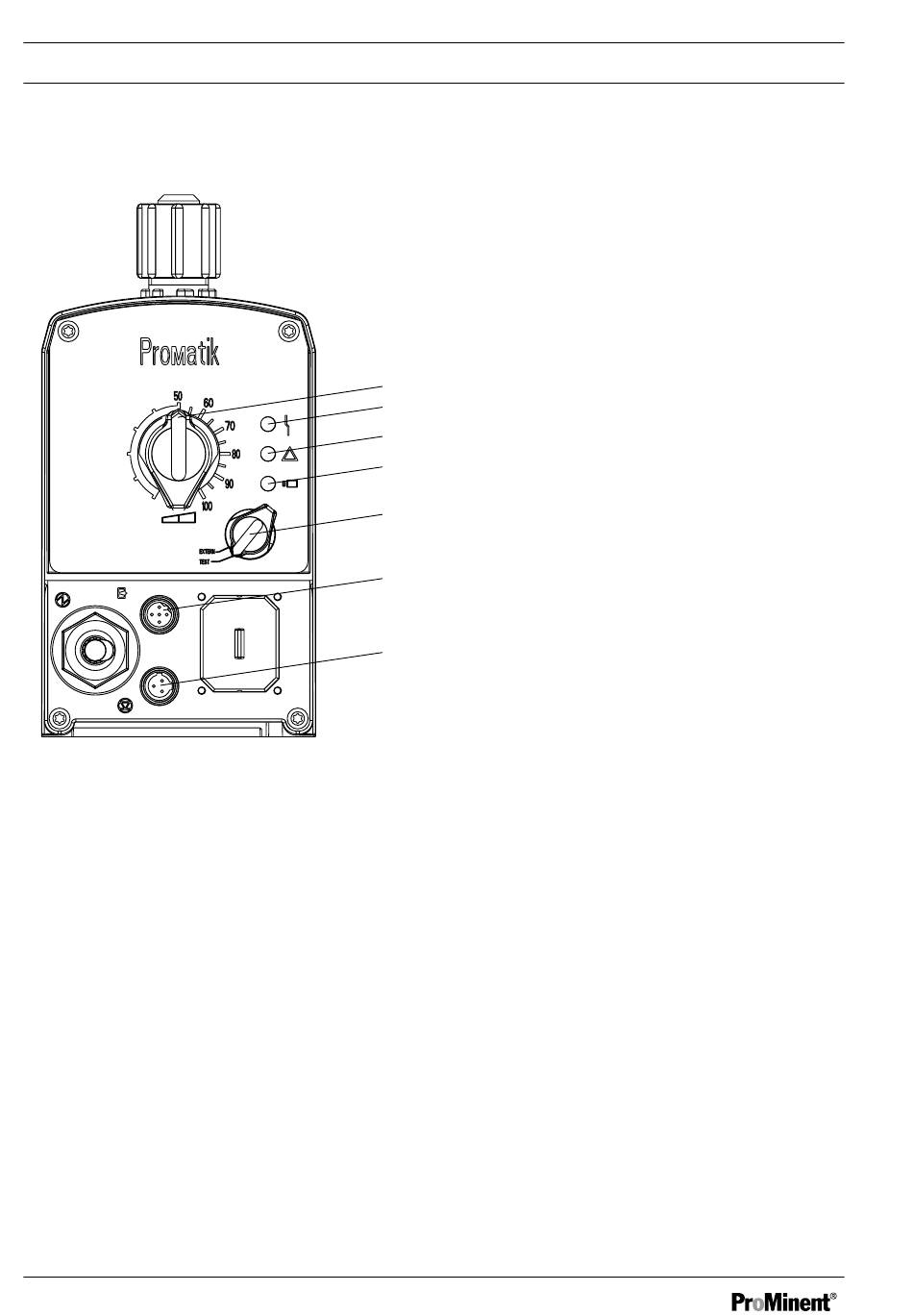

Abb. 5: Steuerelemente
1
Hublängen-Einstellknopf
2
Störungsanzeige (rot)
3
Warnungsanzeige (gelb)
4
Betriebsanzeige (grün)
5
Multifunktionsschalter
6
Buchse "externe Ansteuerung"
7
Buchse "Niveauschalter"
5.2.1
Hublängen-Einstellknopf
Mit dem Hublängen-Einstellknopf kann man die
Hublänge einstellen.
5.2.2
Multifunktionsschalter
Mit dem Multifunktionsschalter kann man in der
Stellung "Test" ansaugen.
16
1
2
3
4
5
6
7
P_PNM_0007_SW
Der Multifunktionsschalter schnappt von selbst
auf die Stellung "Extern" zurück - für automati‐
sche Ansteuerung durch den Kontaktwasser‐
messer.
5.2.3
Funktions- und Fehleran‐
zeigen
Störungsanzeige (rot)
Die Störungsanzeige leuchtet, falls der Flüssig‐
keitsspiegel im Dosierbehälter unter den
zweiten Schaltpunkt des Niveauschalters
absinkt (20 mm Restfüllstand im Dosierbe‐
hälter).
Diese LED blinkt bei defektem Gerät.
Warnungsanzeige (gelb)
Die Warnungsanzeige leuchtet, falls der Flüs‐
sigkeitsspiegel im Dosierbehälter unter den
ersten Schaltpunkt des Niveauschalters
absinkt.
Betriebsanzeige (grün)
Die Betriebsanzeige leuchtet, falls die Pumpe
betriebsbereit ist und keine Stör- oder Warn‐
meldungen eingehen. Sie erlischt kurzzeitig,
sobald die Pumpe einen Hub ausführt.
