Betrieb

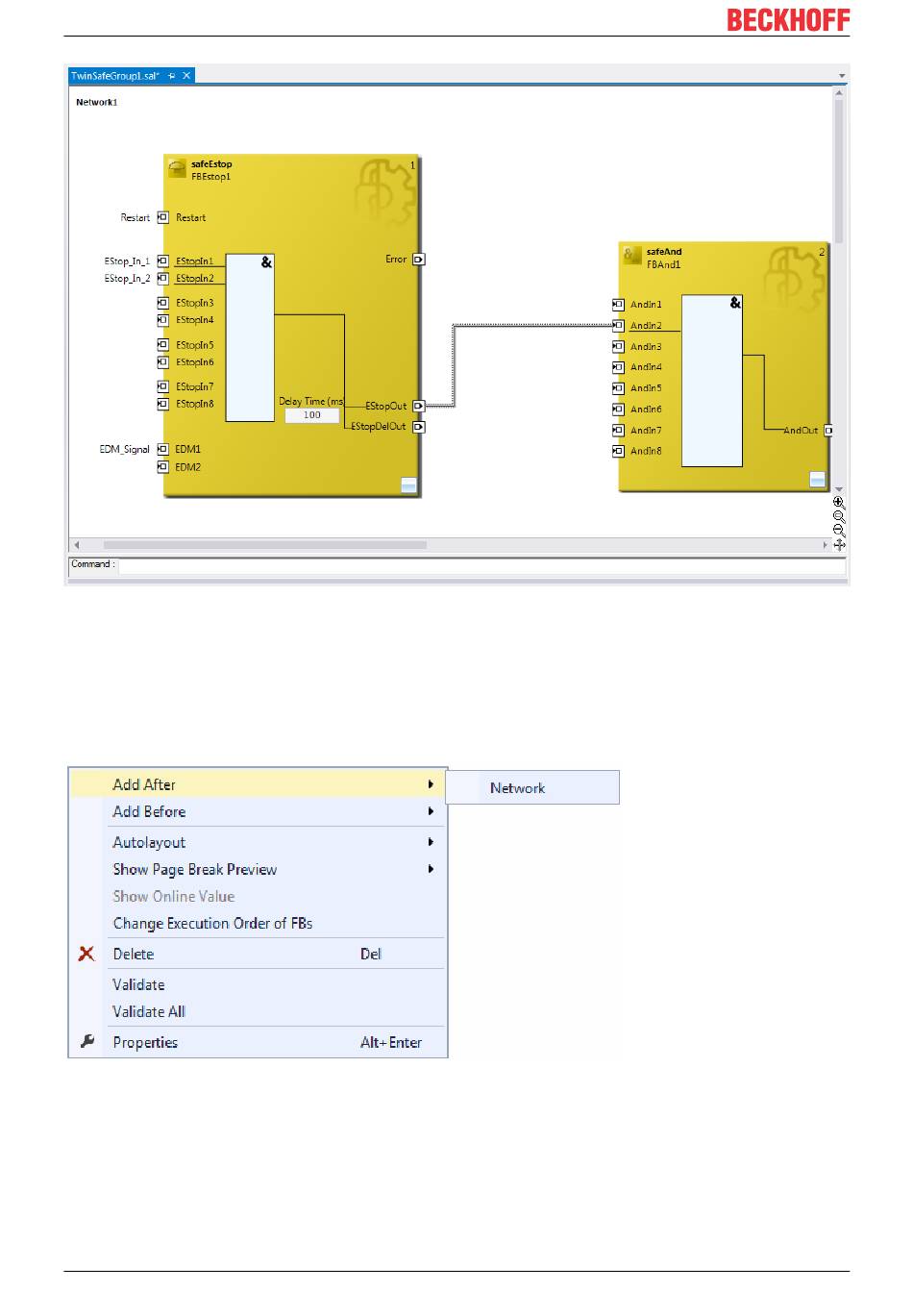

Abb. 41: Verbindung zwischen zwei Bausteinen
4.4.6.10 Netzwerke
Zur Strukturierung der sicherheitstechnischen Applikation können innerhalb eines sal-Arbeitsblattes mehrere
Netzwerke angelegt werden. Durch einen Rechtsklick im Arbeitsblatt und Auswahl von Add After und
Network oder Add Before und Network wird ein Netzwerk nach oder vor dem aktuellen Netzwerk angelegt.
Abb. 42: Anlegen eines Netzwerks
Um Signale zwischen den Netzwerken auszutauschen, kann der Instanzpfad zu dem zu verlinkenden FB
Port angegeben werden. Der Instanzpfad besteht aus dem Netzwerknamen, dem FB Namen und dem FB
Port jeweils getrennt durch einen Punkt. Die Eingabe des Instanzpfades muss case-sensitiv erfolgen.
<Netzwerkname>.<FB Name>.<FB Port Name>
Beispiel: Network1.FBEstop1.EStopIn3
50 Version: 1.10.0 EL6910
