Betrieb

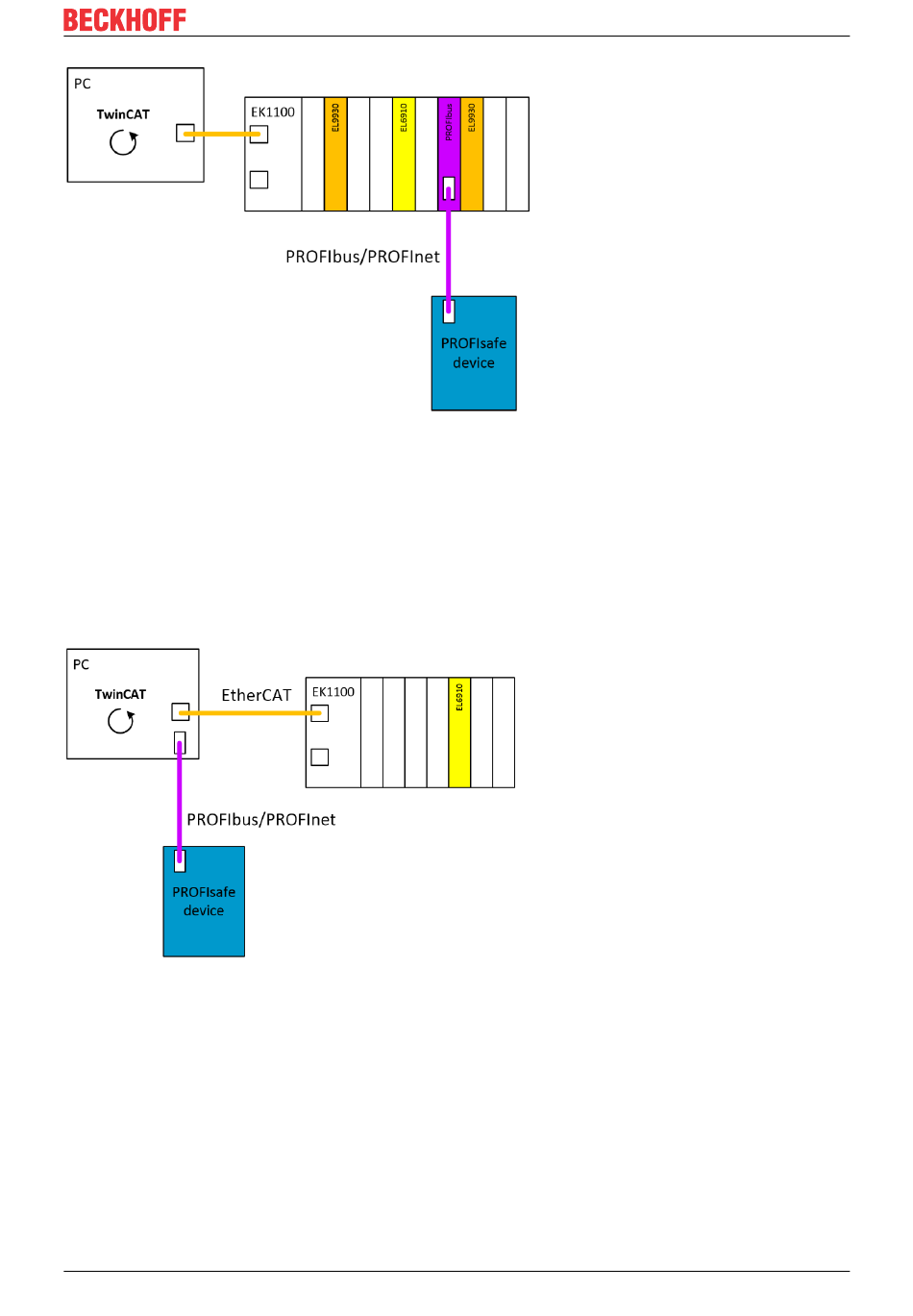

Abb. 141: Zulässige PROFIsafe-Konfiguration - Beispiel 2
Eine detaillierte Beschreibung der korrekten Anwendung einer EL9930 ist in der entsprechenden
Dokumentation zu finden.
4.11.1.2
Unzulässige PROFIsafe-Konfigurationen
Die folgende Konfiguration ist laut der PROFIsafe Policy nicht zulässig, da das PROFIsafe Telegramm den
EK1100 über EtherCAT verlässt, über den TwinCAT PC kopiert wird und dann erst über PROFIbus an den
PROFIsafe Slave gesendet wird.
Abb. 142: Unzulässige PROFIsafe-Konfiguration - Beispiel 1
Die folgende Konfiguration ist laut der PROFIsafe Policy nicht zulässig, da das PROFIsafe Telegramm den
EK1100 über EtherCAT verlässt, auf dem zweiten EK1100 empfangen wird und dann erst über PROFIbus
an den PROFIsafe Slave gesendet wird.
EL6910
Version: 1.10.0
105
