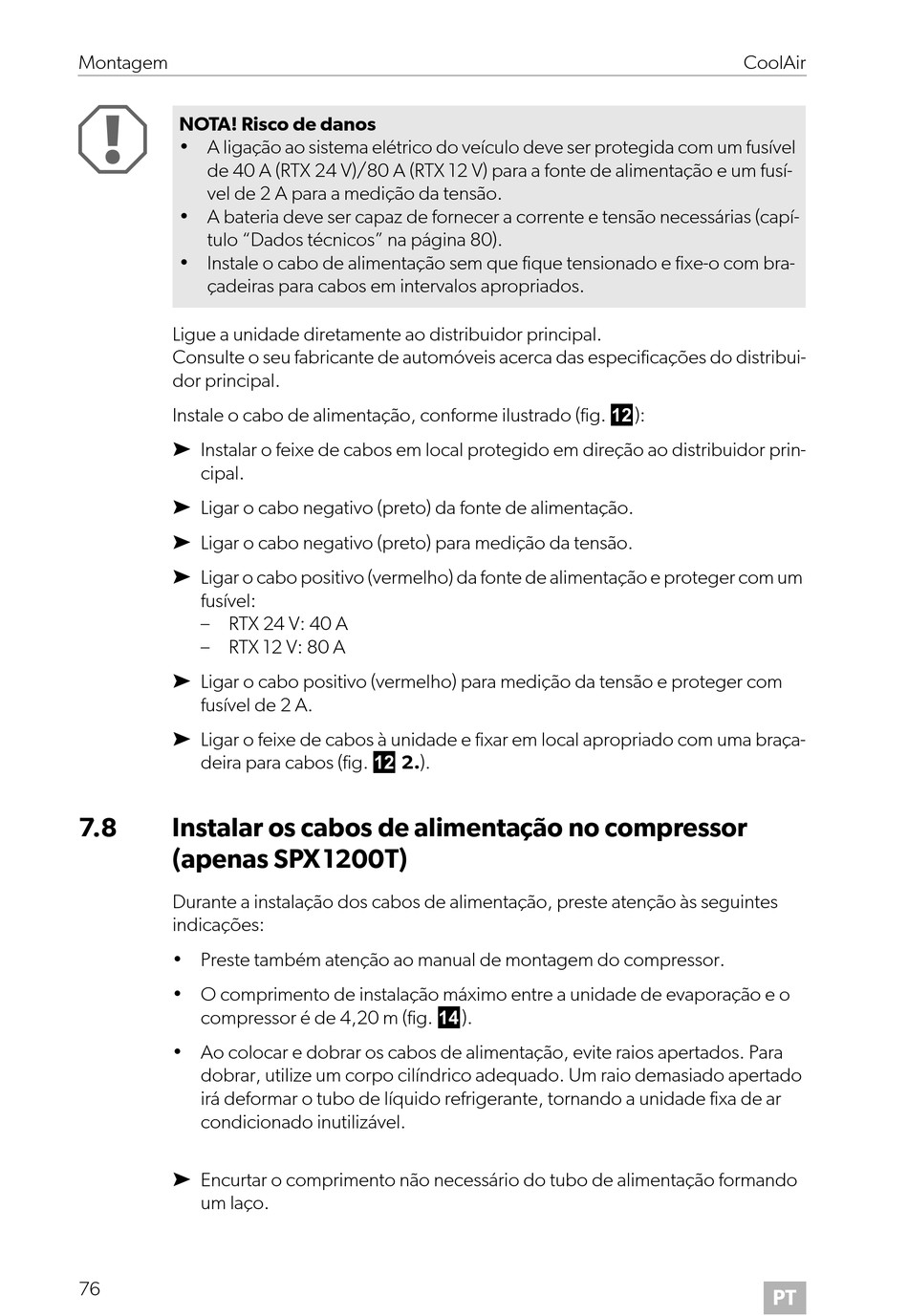

Montagem
A
NOTA! Risco de danos
• A ligação ao sistema elétrico do veículo deve ser protegida com um fusível
de 40 A (RTX 24 V)/80 A (RTX 12 V) para a fonte de alimentação e um fusí-
vel de 2 A para a medição da tensão.
• A bateria deve ser capaz de fornecer a corrente e tensão necessárias (capí-
tulo "Dados técnicos" na página 80).
• Instale o cabo de alimentação sem que fique tensionado e fixe-o com bra-
çadeiras para cabos em intervalos apropriados.
Ligue a unidade diretamente ao distribuidor principal.
Consulte o seu fabricante de automóveis acerca das especificações do distribui-
dor principal.
Instale o cabo de alimentação, conforme ilustrado (fig. b):
➤ Instalar o feixe de cabos em local protegido em direção ao distribuidor prin-
cipal.
➤ Ligar o cabo negativo (preto) da fonte de alimentação.
➤ Ligar o cabo negativo (preto) para medição da tensão.
➤ Ligar o cabo positivo (vermelho) da fonte de alimentação e proteger com um
fusível:
– RTX 24 V: 40 A
– RTX 12 V: 80 A
➤ Ligar o cabo positivo (vermelho) para medição da tensão e proteger com
fusível de 2 A.
➤ Ligar o feixe de cabos à unidade e fixar em local apropriado com uma braça-
deira para cabos (fig. b 2.).
7.8 Instalar os cabos de alimentação no compressor
(apenas SPX1200T)
Durante a instalação dos cabos de alimentação, preste atenção às seguintes
indicações:
• Preste também atenção ao manual de montagem do compressor.
• O comprimento de instalação máximo entre a unidade de evaporação e o
compressor é de 4,20 m (fig. d).
• Ao colocar e dobrar os cabos de alimentação, evite raios apertados. Para
dobrar, utilize um corpo cilíndrico adequado. Um raio demasiado apertado
irá deformar o tubo de líquido refrigerante, tornando a unidade fixa de ar
condicionado inutilizável.
➤ Encurtar o comprimento não necessário do tubo de alimentação formando
um laço.
