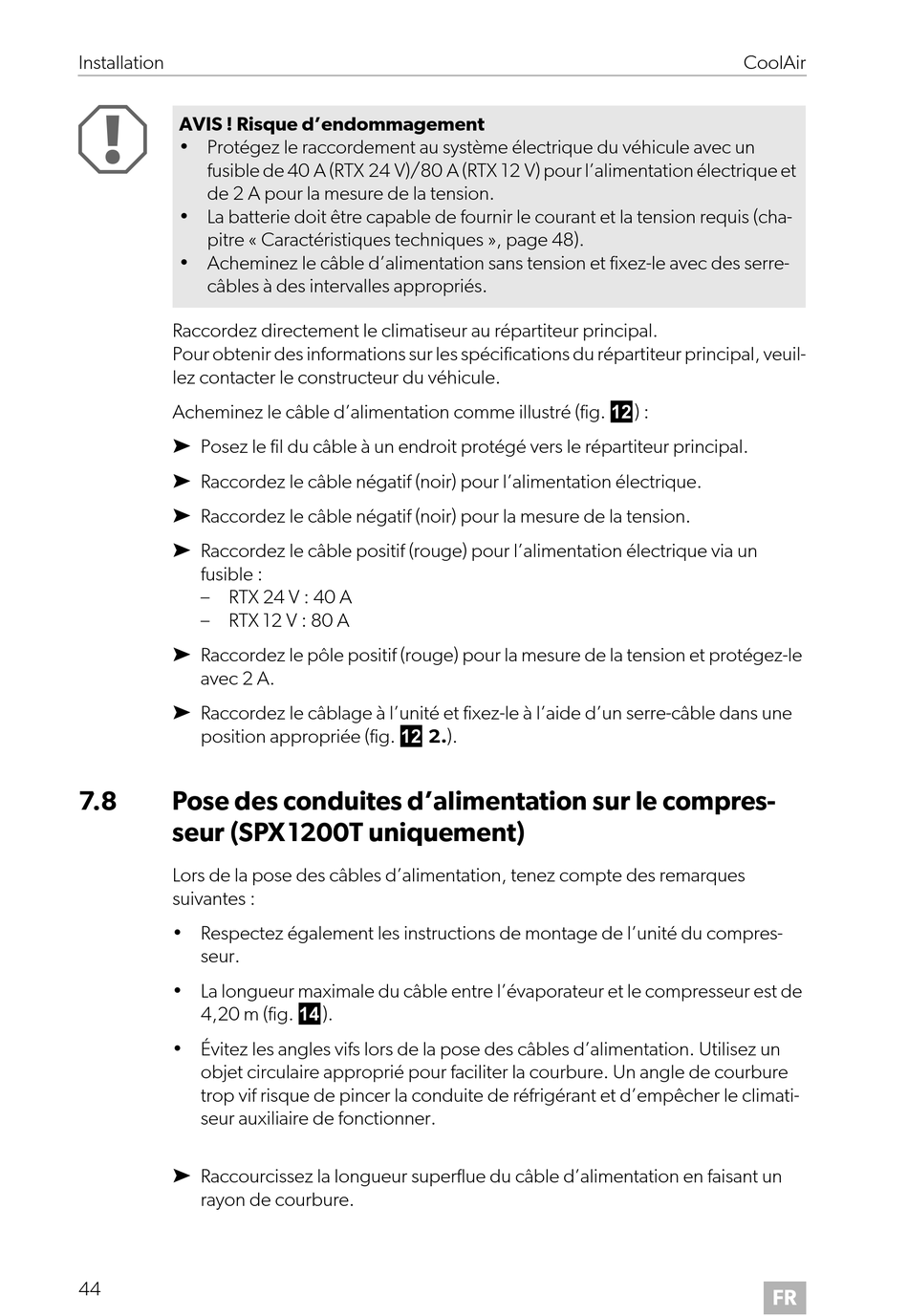

Installation
A
AVIS ! Risque d'endommagement
• Protégez le raccordement au système électrique du véhicule avec un
fusible de 40 A (RTX 24 V)/80 A (RTX 12 V) pour l'alimentation électrique et
de 2 A pour la mesure de la tension.
• La batterie doit être capable de fournir le courant et la tension requis (cha-
pitre « Caractéristiques techniques », page 48).
• Acheminez le câble d'alimentation sans tension et fixez-le avec des serre-
câbles à des intervalles appropriés.
Raccordez directement le climatiseur au répartiteur principal.
Pour obtenir des informations sur les spécifications du répartiteur principal, veuil-
lez contacter le constructeur du véhicule.
Acheminez le câble d'alimentation comme illustré (fig. b) :
➤ Posez le fil du câble à un endroit protégé vers le répartiteur principal.
➤ Raccordez le câble négatif (noir) pour l'alimentation électrique.
➤ Raccordez le câble négatif (noir) pour la mesure de la tension.
➤ Raccordez le câble positif (rouge) pour l'alimentation électrique via un
fusible :
– RTX 24 V : 40 A
– RTX 12 V : 80 A
➤ Raccordez le pôle positif (rouge) pour la mesure de la tension et protégez-le
avec 2 A.
➤ Raccordez le câblage à l'unité et fixez-le à l'aide d'un serre-câble dans une
position appropriée (fig. b 2.).
7.8 Pose des conduites d'alimentation sur le compres-
seur (SPX1200T uniquement)
Lors de la pose des câbles d'alimentation, tenez compte des remarques
suivantes :
• Respectez également les instructions de montage de l'unité du compres-
seur.
• La longueur maximale du câble entre l'évaporateur et le compresseur est de
4,20 m (fig. d).
• Évitez les angles vifs lors de la pose des câbles d'alimentation. Utilisez un
objet circulaire approprié pour faciliter la courbure. Un angle de courbure
trop vif risque de pincer la conduite de réfrigérant et d'empêcher le climati-
seur auxiliaire de fonctionner.
➤ Raccourcissez la longueur superflue du câble d'alimentation en faisant un
rayon de courbure.
