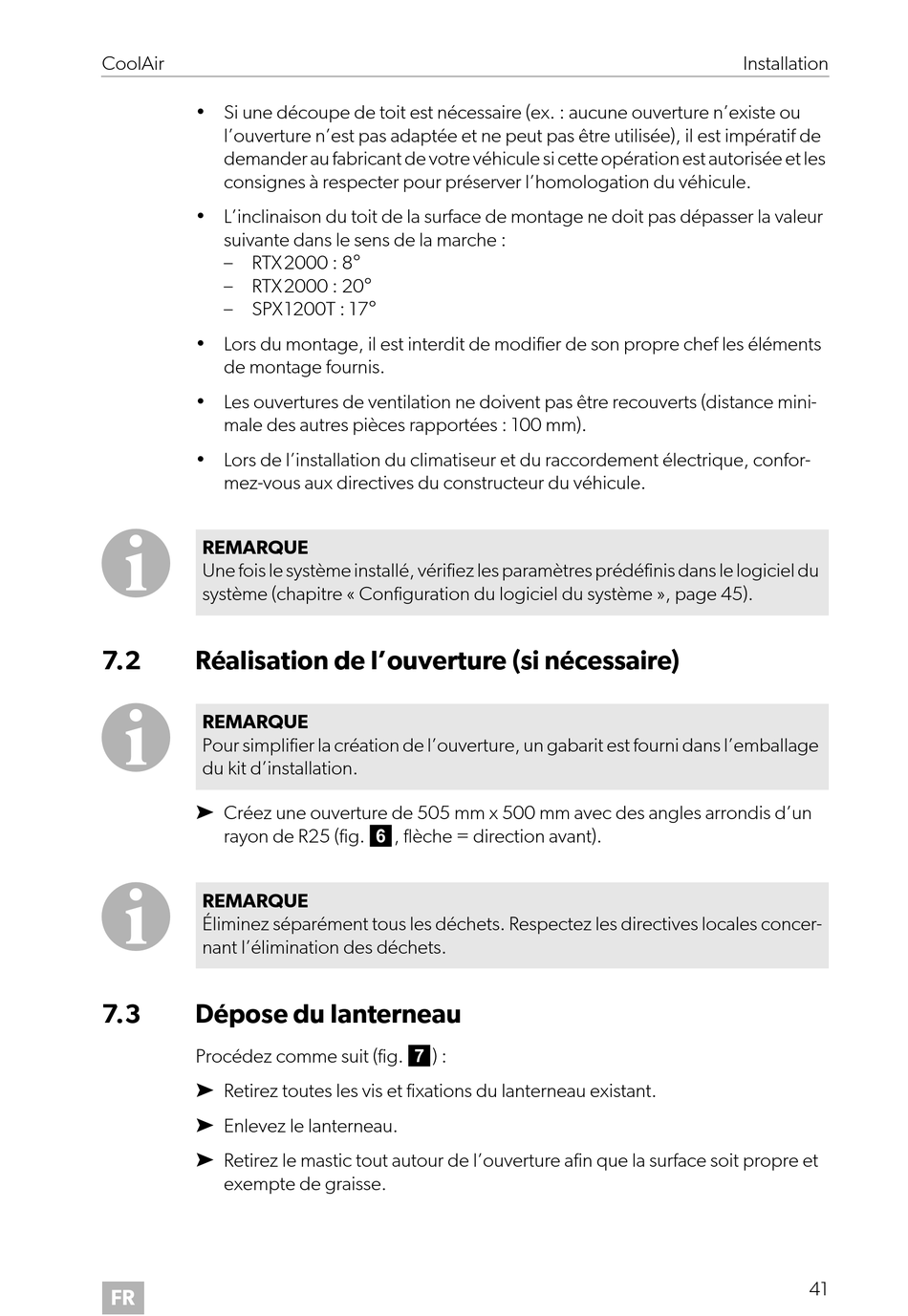

CoolAir
• Si une découpe de toit est nécessaire (ex. : aucune ouverture n'existe ou
l'ouverture n'est pas adaptée et ne peut pas être utilisée), il est impératif de
demander au fabricant de votre véhicule si cette opération est autorisée et les
consignes à respecter pour préserver l'homologation du véhicule.
• L'inclinaison du toit de la surface de montage ne doit pas dépasser la valeur
suivante dans le sens de la marche :
– RTX2000 : 8°
– RTX2000 : 20°
– SPX1200T : 17°
• Lors du montage, il est interdit de modifier de son propre chef les éléments
de montage fournis.
• Les ouvertures de ventilation ne doivent pas être recouverts (distance mini-
male des autres pièces rapportées : 100 mm).
• Lors de l'installation du climatiseur et du raccordement électrique, confor-
mez-vous aux directives du constructeur du véhicule.
I
REMARQUE
Une fois le système installé, vérifiez les paramètres prédéfinis dans le logiciel du
système (chapitre « Configuration du logiciel du système », page 45).
7.2 Réalisation de l'ouverture (si nécessaire)
I
REMARQUE
Pour simplifier la création de l'ouverture, un gabarit est fourni dans l'emballage
du kit d'installation.
➤ Créez une ouverture de 505 mm x 500 mm avec des angles arrondis d'un
rayon de R25 (fig. 6, flèche = direction avant).
I
REMARQUE
Éliminez séparément tous les déchets. Respectez les directives locales concer-
nant l'élimination des déchets.
7.3 Dépose du lanterneau
Procédez comme suit (fig. 7) :
➤ Retirez toutes les vis et fixations du lanterneau existant.
➤ Enlevez le lanterneau.
➤ Retirez le mastic tout autour de l'ouverture afin que la surface soit propre et
exempte de graisse.
