ODT-MAC400-* / ODT-MAC401-* / ODT-MAC403-*
Bedienung
7.1.2
Registerkarte Kommunikation

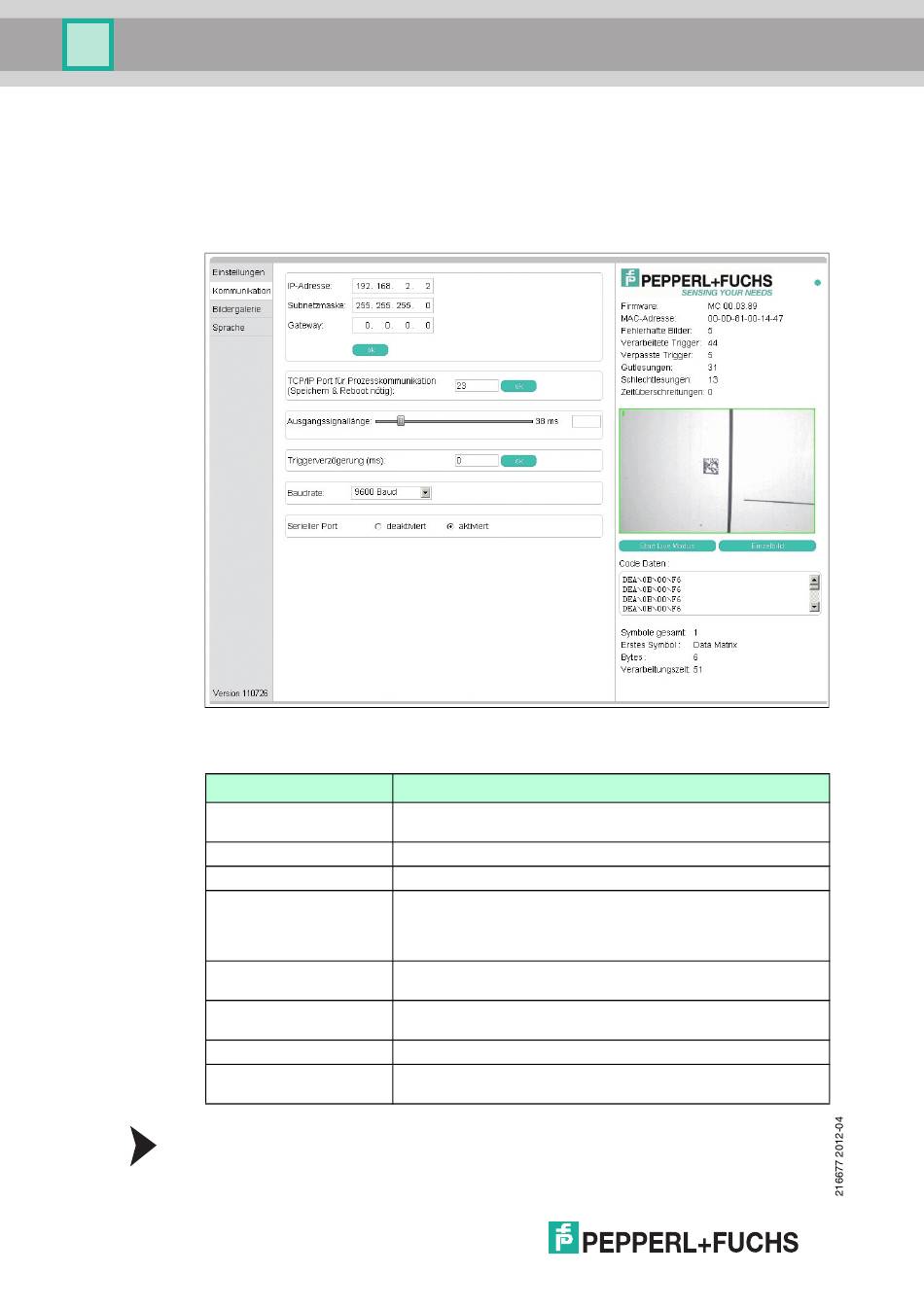

In der Registerkarte Kommunikation haben Sie die Möglichkeit, verschiedene
Netzwerk- und Übertragungsparameter zu konfigurieren. Im linken
Anzeigebereich navigieren Sie zu den weiteren Registerkarten Einstellungen,
Bildergalerie und Sprache.
Im mittleren Anzeigebereich stehen Ihnen folgende Funktionen in verschiedenen
Bereichen zur Verfügung:
Parameter
IP-Adresse
Subnetzmaske
Gateway
TCP/IP Port für
Prozesskommunikation
Ausgangssignallänge
Triggerverzögerung
[ms]
Baudrate
Serieller Port
Parameter übertragen
1. Nehmen Sie die gewünschten Einstellungen vor.
2. Übertragen Sie die Einstellungen, indem Sie ok klicken.
50
Erklärung
Weisen Sie dem Sensor in diesem Feld eine neue IP-Adresse
zu.
Ändern Sie in diesem Feld die Subnetzmaske.
Ändern Sie in diesem Feld das Gateway.
Ändern Sie in diesem Feld den TCP/IP Port. Über diesen Port
werden die Ausgabestrings an die Gegenstelle (z.B. SPS)
gesendet. Nach dem Ändern müssen Sie die Eingabe mit OK
bestätigen und das System neu booten.
Ändern Sie in diesem Feld die zeitliche Länge des
Ausgsngssignals.
Ändern Sie in diesem Feld die Triggerverzögerung.
Wertebereich: 1 - 255ms.
Ändern Sie in diesem Feld die Baudrate.
Aktivieren oder deaktivieren Sie den RS 232
Schnittstellenausgang.
