ODT-MAC400-* / ODT-MAC401-* / ODT-MAC403-*
Bedienung
■
■
■
■
■
■
Erklärung zu Triggersignalflanke und Triggern auf Flanke /Pegel:
Triggersignalflanke: Der Sensor reagiert auf Flanken, also Signaländerungen
(steigende/fallende Flanke), die beispielsweise durch eine Lichtschranke
ausgelöst werden.
Trigger
Dekoder
Ergebnis

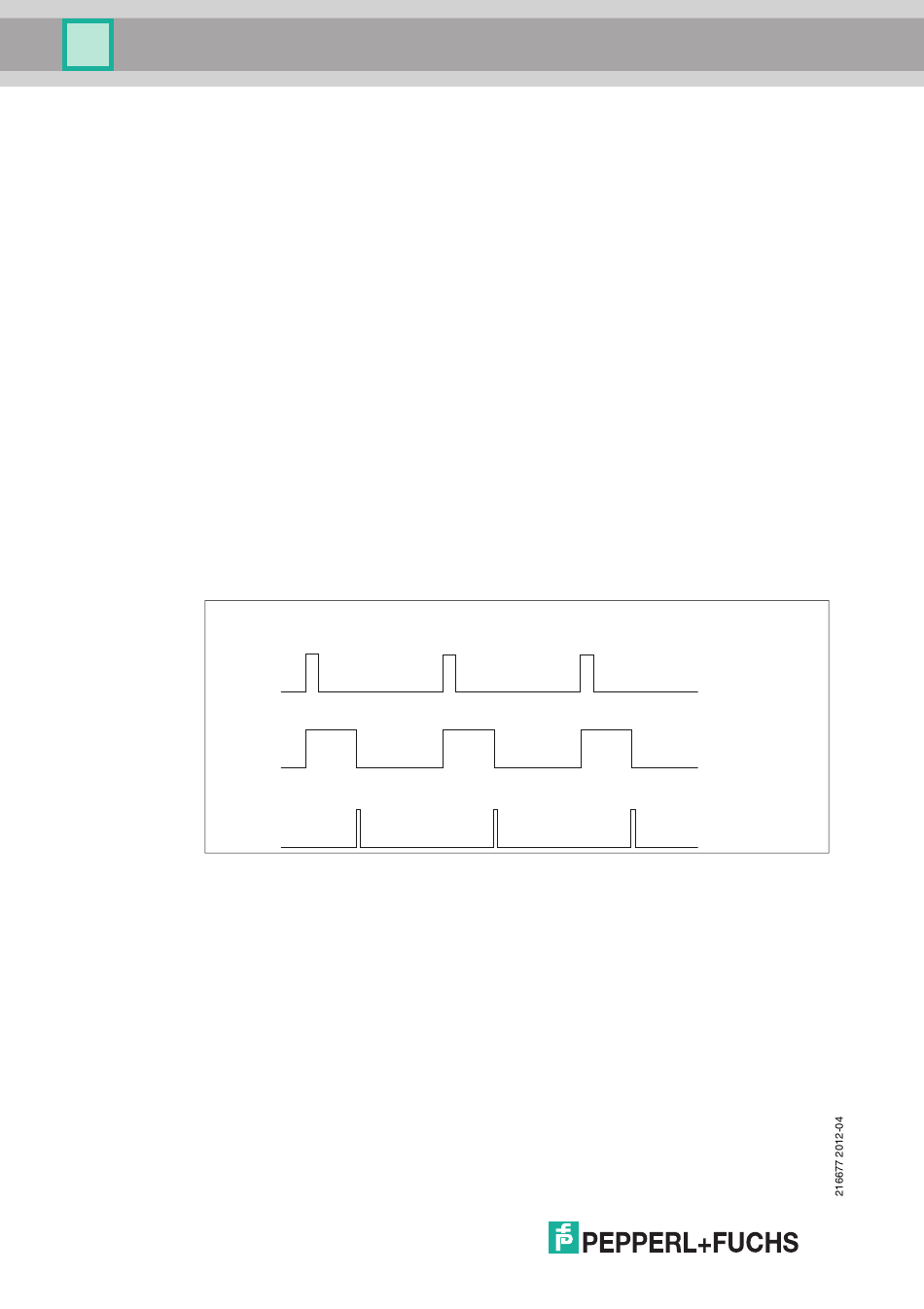

Abbildung 7.1 Impulsdiagramm Triggerflanke steigend
Triggern auf Flanke / Pegel: Der Sensor reagiert auf einen anstehenden Pegel,
d.h. solange das Signal anliegt, triggert er synchron weiter, also Bildaufnahme,
Dekodieren, Bildaufnahme, Dekodieren, Bildaufnahme, Dekodieren.
Automatischer Start des Sensors
Ist der Modus Triggern auf Flanke / Pegel aktiviert ist es möglich, dass der Sensor
nach dem Start automatisch losläuft und triggert wenn der Triggereingang fest auf
High (oder Low) verdrahtet ist.
Vorgehensweise: Triggern auf Pegel aktiv und Einzetriggermodus aktiv ->
Solange der Pegel High ist triggern.
22
Kontrastverbesserungen: Bei Codes bzw. Bildern mit niedrigem Kontrast
können folgende Optionen die Erkennungssicherheit erhöhen. Es können
allgemein lineare Codes aktiviert werden (außer Interleaved 2/5), nur
Interleaved 2/5 oder beides. Aktivieren der Optionen kann zu längeren
Dekodierzeiten führen und hängt vom Einzelfall ab.
Durchschnittliche Lesefensterbreite (mm): Der Wertebereich liegt bei
10 mm ... 200 mm. Eingabe der durchschnittlichen Lesefensterbreite.
Bildmodus: Wie wird der zu lesende Code gelesen. Ist gespiegelt
ausgewählt, erwartet das Lesegerät einen gespiegelten Code (Lesung
über Umlenkspiegel).
Parameterdatei auswählen: Eine Sicherungsdatei kann in den Sensor
gespielt werden. Über den Button Browse...können Sie die Datei
auswählen und mit dem Button Send in den Sensor spielen.
Download Parameterdatei: Die vorgenommenen Einstellungen können in
einer Sicherungsdatei gespeichert werden.
Default Decoderparameter setzen: Zurücksetzen aller Werte auf
Defaultwerte.
Triggerflanke (steigend)
