ODT-MAC400-* / ODT-MAC401-* / ODT-MAC403-*
Installation
5
Installation
5.1
Vorbereitung
Gerät auspacken
1. Überprüfen Sie Verpackung und Inhalt auf Beschädigung.
Sie den Lieferanten.
2. Überprüfen Sie den Lieferumfang anhand Ihrer Bestellung und der
Lieferpapiere auf Vollständigkeit und Richtigkeit.
3. Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu
einem späteren Zeitpunkt eingelagert oder verschickt werden muss.
5.2
Montage
Hinweis!
Vermeidung von Reflexionen und Glanzlichtern
Reflexionen und Glanzlichter durch spiegelnde Oberflächen können eine korrekte
Bildaufnahme beeinflussen und somit zu fehlerhaften Lesungen führen. Um
Reflexionen und Glanzlichter zu vermeiden, montieren Sie das stationäre
Lesegerät leicht gewinkelt.
Den Leseabstand entnehmen Sie den technischen Daten im Datenblatt.
ODT-MAC400-*

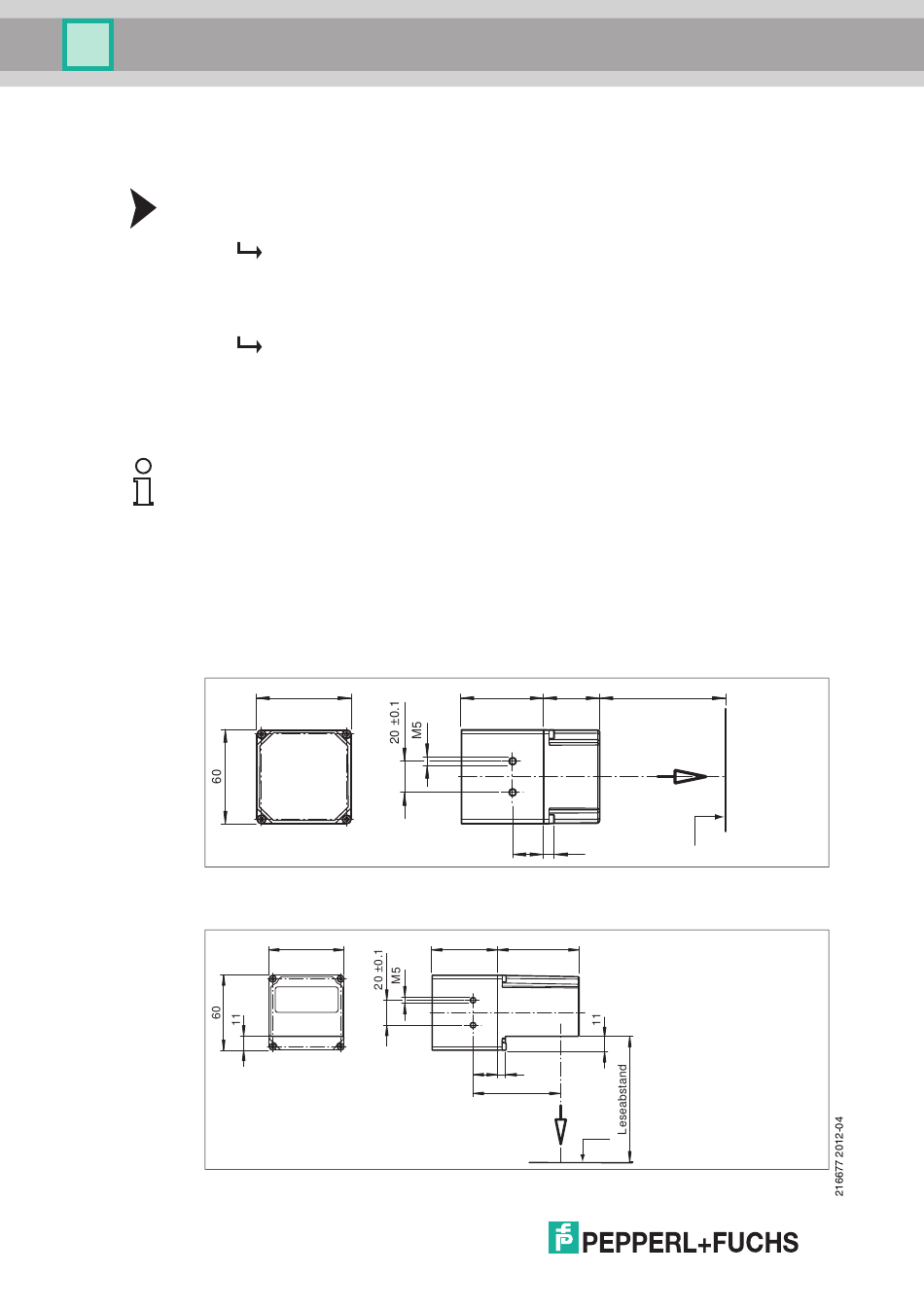

Abbildung 5.1 Abmaße für gerade Ausführung
ODT-MAC401-*
Abbildung 5.2 Abmaße für gewinkelte Ausführung
12
Benachrichtigen Sie bei Beschädigung den Spediteur und verständigen
Bei auftretenden Fragen wenden Sie sich bitte an Pepperl+Fuchs.
60
60
52.7
36.85
20
6.5
52.7
65
20
6
72.5
Code
Leseabstand
Code
