Pepperl+Fuchs VB14N Handbuch

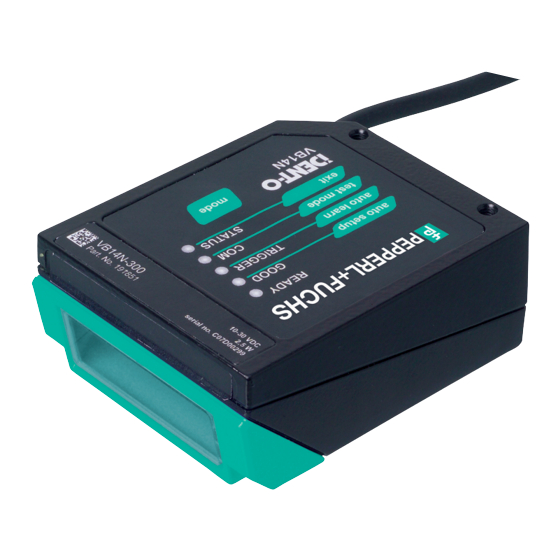

Pepperl+Fuchs VB14N Handbuch

Barcodescanner
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FABRIKAUTOMATION
HANDBUCH
VB14N
BARCODESCANNER

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pepperl+Fuchs VB14N

Inhaltszusammenfassung für Pepperl+Fuchs VB14N

  • Seite 1 FABRIKAUTOMATION HANDBUCH VB14N BARCODESCANNER...
  • Seite 2 VB14N Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro- industrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".

  • Seite 3: Inhaltsverzeichnis

    5.2.1 Einrichtung/Konfiguration Scanner-Netzwerk ............. 28 Mensch-Maschine-Schnittstelle ..................29 5.3.1 Diagnose........................29 5.3.2 Mode Taste - Funktionen.................... 30 INSTALLATION ......................32 Mechanische Installation ....................32 6.1.1 Montage des VB14N....................33 6.1.2 Montage des Scanner-Zubehörs ................34 Ausrichten........................35 ELEKTRISCHER ANSCHLUSS AN DIE CBX............37 Spannungsversorgung....................38 Serielle Hauptschnittstelle ..................38 7.2.1 RS232 Schnittstelle ....................39...
  • Seite 4 VB14N ELEKTRISCHE ANSCHLÜSSE MIT 25-POLIGEM STECKER ........ 54 Spannungsversorgung....................55 Serielle Hauptschnittstelle ..................55 8.2.1 RS232 Schnittstelle ....................56 8.2.2 RS485 Voll-Duplex Schnittstelle ................. 57 8.2.3 RS485 Halb-Duplex Schnittstelle................58 ID-NET™ Schnittstelle....................59 8.3.1 ID-NET™ Kabel ......................59 8.3.2 ID-NET™ Reaktionszeit....................60 8.3.3 Abschluss des ID-NET™ Netzwerks ................64 RS232 Nebenschnittstelle ..................64...

  • Seite 5: Hinweise

    1 HINWEISE BEGRIFFE Dieses Handbuch verwendet folgende Begriffe: “Anwender” oder “Bediener” ist jeder, der das Gerät VB14N verwendet. “Gerät” bezieht sich auf den VB14N. “Sie“ Bezieht sich auf den Systemadministrator oder eine Person des technischen Support, welche das Handbuch zur Installation, Montage, Betrieb, Wartung oder Fehlerbehebung des VB14N verwendet.

  • Seite 6: Sicherheitsmaßnahmen

    LASERSICHERHEIT Die folgenden Informationen sind zur Erfüllung der von den internationalen Behörden aufgestellten Regeln aufgeführt und beziehen sich auf den sachgerechten Einsatz des VB14N Lesegerätes. Standardvorschriften Dieses Lesegerät ist mit einer energiearmen Laserdiode ausgestattet. Auch wenn nach derzeitigem Wissensstand direktes Blicken in den Laserstrahl keine biologischen Schädigungen verursacht, sollten Sie dies wie bei allen starken Lichtquellen - etwa der...

  • Seite 7: Übereinstimmung Fcc

    Warn- und Geräteklassifizierungs-Aufkleber ÜBEREINSTIMMUNG FCC Durch jegliche Änderung an diesem Gerät ohne vorherige ausdrückliche schriftliche Genehmigung von Pepperl+Fuchs kann die Befugnis zur Anwendung dieses Gerätes verfallen. Dieses Gerät entspricht dem Teil 15 der FCC Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen; (2) Dieses Gerät muss jede empfangene Störung annehmen, einschließlich solche Störungen, die einen...

  • Seite 8: Umgang Mit Dem Gerät

    VB14N UMGANG MIT DEM GERÄT Der VB14N wurde dazu entwickelt, um in einer industriellen Umgebung betrieben zu werden und ist so gebaut, dass er Schwingungen und Stößen widersteht, wenn er korrekt installiert ist. Dennoch handelt es sich dabei um ein Präzisionsgerät und daher muss es vor und bei der Installation ordnungsgemäß...
  • Seite 9 VB14N  Nehmen Sie keine Schweißarbeiten vor, um den Scanner in die richtige Position zu bringen – dies kann zu elektrostatischer Aufladung, zu Erhitzung oder zu Schäden am Austrittsfenster führen.  Versprühen Sie keine Farbe in der Nähe des Scanners – dies kann zu Schäden am...

  • Seite 10: Allgemeine Ansicht

    VB14N 3 ALLGEMEINE ANSICHT VB14N Abbildung A Laseraustrittsfenster Warn- und Geräteklassifizierungs-Aufkleber “COM” LED “POWER ON” LED “STATUS” LED Montagebohrungen “READY” LED Taste “GOOD” LED Montagebohrungen Zubehör ”TRIGGER” LED...

  • Seite 11: Schnellkonfiguration

    Verwendet man den Betriebsmodus On Line, wird der Scanner von einem externen Trigger ausgelöst, sobald das Objekt in den Lesebereich eintritt. 24Vdc Haupt- schnittstelle VB14N CBX100/500 Host * Triggersensor E/A, AUX (im On Line Modus) T.S. Abbildung 1 – VB14N im Stand-Alone-Layout...
  • Seite 12 VB14N CBX100/CBX500 Pinbelegung bei VB14N Die untere Tabelle zeigt die Pinbelegung des Anschlusses der CBX100/CBX500. Verwenden Sie diese Pinbelegung wenn der Scanner VB14N über die CBX100/CBX500 an ein Netzwerk angeschlossen ist: CBX100/CBX500 Anschlussbelegung Stromversorgung Ausgänge Eingangsspannung Spannungsversorgung – 10 - 30VDC Ausgänge...
  • Seite 13 In der unten stehenden Tabelle finden Sie die Pinbelegung des 25-poligen Sub-D-Steckers zum Anschluss an die Stromversorgung und die Eingangs-/Ausgangssignale. Verwenden Sie diese Pinbelegung, wenn der VB14N über den 25-poligen Stecker angeschlossen ist. Abbildung 2 – 25-poliger Sub-D Stecker Pinbelegung des 25-poligen SubD Steckers...

  • Seite 14: Schritt 2 - Scanner Befestigen Und Ausrichten

    Drehwinkel Neigungswinkel Drehwinkel Abbildung 3 - Ausrichtung mit Halterung 2. Bei der Befestigung des VB14N möglichst auf diese drei Idealwinkel des Etiketts ausrichten: Drehwinkel 10° bis 30°, Neigungswinkel und Kippwinkel 0°. mindestens: 10° optimal: 0° Abbildung 4 – Dreh- und Kippwinkel optimal: 0°...

  • Seite 15: Schritt 3 - Konfiguration Mit Mode Taste

    VB14N SCHRITT 3 – KONFIGURATION MIT MODE TASTE Bei der Mode Taste handelt es sich um eine intuitives Mensch-Maschine-Schnittstelle zur bedienungsfreundlichen Installation und Wartung. Der Betriebszustand und Diagnoseinformationen werden von fünf farbigen LEDs angezeigt. Die Mode Taste bietet Zugriff auf die folgende Funktionen: ...
  • Seite 16 VB14N Auto Learn Wenn Sie Ihren Scanner mit der Mode Taste konfigurieren, sollten Sie mit dem Vorgang Auto Learn beginnen. 1. Rufen Sie die Funktion Auto Learn auf, indem Sie die Mode Taste gedrückt halten, bis sich die LEARN LED einschaltet.
  • Seite 17 VB14N Auto Setup (Optional) Am Ende des Verfahrens Auto Learn, haben sie die Möglichkeit das Verfahren Auto Setup zur Einstellung der Leseparameter auszuführen. 1. Rufen Sie die Funktion Auto Setup auf, indem Sie die Mode Taste gedrückt halten, bis sich die SETUP LED einschaltet.

  • Seite 18: Schritt 4 - Installation Des Konfigurations-Programms Genius

    VB14N SCHRITT 4 – INSTALLATION DES KONFIGURATIONS-PROGRAMMS GENIUS™ ™ Bei Genius handelt es sich um ein Konfigurationstool für Scanner mit folgenden wichtigen Vorteilen:  Assistentenunterstützung für neue Anwender.  Mehrsprachige Version.  Konfiguration wird direkt im Scanner gespeichert.  Kommunikationsprotokoll unabhängig von der physischen Schnittstelle, erlaubt die Behandlung des Scanners als Peripheriegerät, das konfiguriert und überwacht wird.
  • Seite 19 VB14N 1. Wählen Sie die Taste Neue Konfiguration erstellen (Create new). Sie werden bei der Führung durch die Konfiguration nach folgenden Parametern gefragt: Auswahl und Bestimmung des Barcodes...
  • Seite 20 VB14N Auswahl und Bestimmung der Betriebsart Konfiguration der Digital-Ausgänge...
  • Seite 21 VB14N Auswahl Hardware-Schnittstelle Konfiguration Ausgabeformat der Daten Die Betriebsart On Line erfordert den Anschluss des Scanners an einen externen Triggersensor unter Verwendung der Eingänge I1A und I1B. Die Betriebsart Automatic erfordert keinen Anschluss des Scanners an einen externen Triggersensor. In dieser Betriebsart scannt das Gerät immer und aktiviert den Lesezyklus, wenn ein Barcode in die Lesezone eintritt.
  • Seite 22 VB14N 2. Nach der Einstellung der Parameter erscheint das folgende Fenster, welches die Fertigstellung der Konfiguration des Scanners wie folgt ermöglicht:  Speichern der Konfiguration auf Datenträger.  Umschalten in den erweiterten Modus.  Senden der Konfiguration an den Scanner.

  • Seite 23: Schritt 5 - Testbetrieb

    VB14N SCHRITT 5 – TESTBETRIEB Verwenden Sie einen für Ihre Anwendung geeigneten Code, um das System zu testen. 1. Rufen Sie die Funktion Testbetrieb auf, indem Sie die Mode Taste gedrückt halten, bis sich die TEST LED einschaltet. 2. Lassen Sie die Taste los, um die Funktion Testbetrieb aufzurufen.

  • Seite 24: Erweiterte Scannerkonfiguration

    VB14N ERWEITERTE SCANNERKONFIGURATION Es folgen alternative oder erweiterte Konfigurationsmethoden des Gerätes: Programmierung in der Betriebsart Host Der Scanner kann mit der Betriebsart Host auch von einem Host-Computer aus konfiguriert werden, wobei die Befehle über die serielle Schnittstelle gesendet werden. Erweiterte Genius™-Konfiguration Die Auswahl ADVANCED, welche beim Start des Genius™-Programms verfügbar ist,...

  • Seite 25: Einführung

    VB14N 5 EINFÜHRUNG 5.1 PRODUKTBESCHREIBUNG Der Laserscanner VB14N erfüllt höchste Ansprüche bei einer großen Anzahl von Anwendungsmöglichkeiten. Er wurde mit Blick auf die tatsächlichen Bedürfnisse des Marktes entwickelt. Das Ergebnis ist ein extrem kompakter, preiswerter und einfach zu bedienender Industriescanner.

  • Seite 26: Anzeigen

    VB14N 5.1.1 Anzeigen Die fünf LEDs an der Seite des Scanners (Abbildung A) zeigen folgendes: Diese LED zeigt die Betriebsbereitschaft des Gerätes an. READY (grün) Diese LED bestätigt einen erfolgreichen Lesevorgang. GOOD (grün) Diese LED zeigt den Zustand der Lesephase an. *...
  • Seite 27 VB14N  ID-NET™ M/S Multidata: Mehrere Stationen – Ein Scanner CBX100 CBX100 CBX100 Die ID-NET™ Schnittstelle ermöglicht die Verbindung von Scannern, welche an unterschiedlichen Förderanlagen montiert sind. Einzel-Scanner sind normalerweise weit auseinander montiert und verwenden einen eigenen Triggersensor. Am Ende der Lesephase übermittelt jeder Scanner seinen eigenen Datensatz an den Host.

  • Seite 28: Einrichtung/Konfiguration Scanner-Netzwerk

    VB14N 5.2.1 Einrichtung/Konfiguration Scanner-Netzwerk Ein komplettes ID-NET™ Scanner-Netzwerk kann wie folgt eingerichtet werden: Montage & Anschluss 1. Die Scanner mechanisch montieren/installieren (siehe Abs. 6.1 und 6.1.1). 2. Verdrahtung ID-NET™ (siehe Abs. 7.3 oder 8.3). 3. Den geplanten Master-Scanner über die Genius™ Konfigurations-Software mit dem PC verbinden.

  • Seite 29: Mensch-Maschine-Schnittstelle

    VB14N 5.3 MENSCH-MASCHINE-SCHNITTSTELLE Die Mode Taste dient als intuitive Mensch-Maschine- Schnittstelle mit dem Ziel die Installation und Wartung benutzerfreundlicher zu gestalten. Der Betriebszustand und Diagnoseinformationen werden von fünf farbigen LEDs angezeigt. Die Multifunktionstaste ermöglicht sofortigen Zugriff auf diese Funktionen: ...

  • Seite 30: Mode Taste - Funktionen

    VB14N 5.3.2 Mode Taste - Funktionen Der schnelle Zugriff auf die Funktionen ist durch einfachen Tastendruck möglich: 1 – Drücken der Mode Taste 2 – Halten bis die LED der bestimmten Funktion eingeschaltet ist (TEST, LEARN oder SETUP). 3 –...
  • Seite 31 VB14N Funktion Auto Learn Nach der Aktivierung der Auto Learn Funktion startet der Scanner die Verfahren zur automatischen Erfassung und Erkennung von Barcodes (nach Art und Länge), welche ihm präsentiert werden . Der Laser schaltet sich ein und die LEARN LED blinkt, um den aktivierten Prozess anzuzeigen.

  • Seite 32: Installation

    6 INSTALLATION 6.1 MECHANISCHE INSTALLATION Der VB14N kann für den Betrieb in verschiedenen Positionen installiert werden. Die vier Bohrungen (M4 x 5) am Gehäuse des Scanners dienen zur mechanischen Befestigung (Abbildung A, 3). Die unteren Abbildungen geben Auskunft über die Gesamtabmessungen des Scanners und des eventuell bei der Montage verwendeten Montagewinkels.

  • Seite 33: Montage Des Vb14N

    VB14N 6.1.1 Montage des VB14N Mit dem Montagewinkel des VB14N kann der Scanner, wie in der Abbildung gezeigt, in eine optimale Position ausgerichtet werden: Drehwinkel Drehwinkel Neigungswinkel Abbildung 13 - Ausrichtung mit Montagewinkel...

  • Seite 34: Montage Des Scanner-Zubehörs

    ACHTUNG 1. Schalten Sie das Gerät aus. 2. Entfernen Sie mit den beiden Gehäuseschrauben das Lesefenster des VB14N. 3. Montieren Sie den Spiegel mit den beiden Befestigungsschrauben. 4. Bringen Sie das Lesefenster wieder so an, dass die Fensterseite jetzt in 90° zum Gehäuse des VB14N steht.

  • Seite 35: Ausrichten

    VB14N 6.2 AUSRICHTEN Das VB14N Lesegerät ist in der Lage, Barcodelabel unter den verschiedensten Winkeln zu lesen, eine starke Verzerrung kann sich jedoch ungünstig auf die Leseleistung auswirken. Bei der Befestigung des VB14N möglichst auf diese drei Idealwinkel des Etiketts ausrichten: Drehwinkel 10°...
  • Seite 36 VB14N Der Neigungswinkel ist durch den Wert P in Abbildung 17 dargestellt. Richten Sie das Lesegerät so aus, dass der Neigungswinkel so gering wie möglich gehalten wird. Abbildung 17 - Neigungswinkel...

  • Seite 37: Elektrischer Anschluss An Die Cbx

    VB14N 7 ELEKTRISCHER ANSCHLUSS AN DIE CBX Alle Modelle des VB14N verfügen über ein Kabel mit 25-poligem Sub-D Stecker für die Spannungsversorgung und den Signal-ein-/ausgang. Es wird empfohlen, den Anschluss des Systems über eine der CBX-Anschlussbox vorzunehmen, da dies den Vorteil bietet, dass die Anschlüsse einfach vorzunehmen sind, dass die Geräte einfach auszuwechseln sind und dass die Referenzsignale gefiltert werden.

  • Seite 38: Spannungsversorgung

    VB14N Um elektromagnetische Störungen zu vermeiden, wenn der Scanner an eine CBX-Anschlussbox angeschlossen ist, überprüfen Sie die Positionen der Jumper (Steckbrücken) in der CBX, wie sie in ihrem Handbuch angegeben HINWEIS sind. 7.1 SPANNUNGSVERSORGUNG Die Spannungsversorgung des Scanners kann über die Federzugklemmen erfolgen, wie in...

  • Seite 39: Rs232 Schnittstelle

    ENABLED DISABLED IDLE IDLE Abbildung 20 - RS232 Steuersignale Wenn das RTS/CTS Handshake-Protokoll aktiviert ist, setzt der VB14N Scanner den RTS- Ausgang, um anzuzeigen, dass er eine Meldung senden möchte. Der Empfänger aktiviert daraufhin CTS, um die Übertragung zu starten.

  • Seite 40: Rs485 Voll-Duplex-Schnittstelle

    VB14N 7.2.2 RS485 Voll-Duplex-Schnittstelle RS485 Voll-Duplex-Schnittstelle Adern Schirmung) eignet sich für Kommunikationsprotokolle ohne Sendeaufruf (non-polling) in Punkt-zu-Punkt Verbindungen. Dabei sind größere Entfernungen (max. 1200 m / 3940 ft) und eine höhere Toleranz gegenüber elektrischen Störsignalen möglich als bei der Kommunikation mit RS232 zulässig sind.

  • Seite 41: Rs485 Halb-Duplex-Schnittstelle

    VB14N 7.2.3 RS485 Halb-Duplex-Schnittstelle Diese Schnittstelle ist für die Abwärtskompatibilität des Scanners vorhanden. empfehlen, für Master-Slave- oder Multiplex-Anordnungen effizientere ID-NET™ Netzwerk zu verwenden. HINWEIS Die RS485 Halb-Duplex-Schnittstelle (3 Leiter + Schirmung) wird für Kommunikations- protokolle mit Sendeaufruf (polling) verwendet. CBX100/500...

  • Seite 42: Id-Net™ Schnittstelle

    VB14N 7.3 ID-NET™ SCHNITTSTELLE CBX100/500 Funktion Shield Netzwerk Schirmung ID-NET™ Netzwerk + ID-NET™ Netzwerk - Netzwerk-Bezug 7.3.1 ID-NET™ Kabel Die folgende Anleitung bezieht sich auf Abbildung 25, Abbildung 26 und Abbildung 27.  Die generellen Anforderungen für den Kabeltyp sind folgende: CAT5 Twisted-Pair-Kabel (mit verdrillten Adernpaaren) + zusätzliches CAT5 Twisted-Pair-Kabel, geschirmtes,...

  • Seite 43: Id-Net™ Reaktionszeit

    VB14N 7.3.2 ID-NET™ Reaktionszeit Die untenstehende Abbildung zeigt die Reaktionszeit des ID-NET™ Netzwerks. Diese Zeit wird definiert als der Zeitraum, der zwischen der Aktivierung des Triggers und dem Beginn der Datenübertragung an den Host vergeht. Max. Reaktionszeit des ID-NET™ 14 15...
  • Seite 44 VB14N 24V DC 24V DC 24V DC Abbildung 25 – ID-NET™ Netzwerkverbindungen mit isolierten Leistungsblöcken...
  • Seite 45 VB14N Abbildung 26 - ID-NET™ Netzwerkverbindungen mit gemeinsamem Power-Branch-Netzwerk...
  • Seite 46 VB14N Abbildung 27 – ID-NET™ Netzwerkverbindungen mit gemeinsamem Power-Star-Netzwerk...

  • Seite 47: Abschluss Des Id-Net™ Netzwerks

    VB14N 7.3.3 Abschluss des ID-NET™ Netzwerks Das Netzwerk muss am ersten und am letzten Gerät des Netzwerks ordnungsgemäß abgeschlossen werden. Dies geschieht, indem Schalter für Terminierungswiderstand des ID-NET™ in der CBX100/500 auf „ON“ (AN) schaltet. 7.4 RS232 NEBENSCHNITTSTELLE Die serielle Nebenschnittstelle wird ausschließlich für RS232 Punkt-zu-Punkt Verbindungen verwendet.

  • Seite 48: Eingänge

    EINGANGSVERBINDUNGEN DES EXTERNEN TRIGGERS MIT SPANNUNG VOM VB14N Die Spannung steht an den V+/V- Klemmen direkt zur Verfügung, unabhängig vom Netzschalter in der CBX. ACHTUNG Trigger (PNP) (braun) (schwarz) (blau) Abbildung 30 – Externer PNP Trigger mit Spannung vom VB14N...
  • Seite 49 VB14N Trigger (NPN) Spannung Eingangs- Trigger signal Spannung Trigger Abbildung 31 - Externer NPN Trigger mit Spannung vom VB14N EINGANGSVERBINDUNGEN DES EXTERNEN TRIGGERS MIT SPANNUNG VON AUSSEN Trigger (PNP) Eingangs- signal neg. Bezug d. externen Eingangssignals Abbildung 32 - Externer PNP Trigger mit externer Spannung Trigger (NPN) pos.
  • Seite 50 VB14N Spannung zum Gerät Eingangs- Bezug signal PNP Signal am Eingang 2 mit Spannung vom VB14N Spannung Eingangs- zum Gerät signal Bezug NPN Signal am Eingang 2 mit Spannung vom VB14N ANSCHLUSS DES EINGANGS 2 MIT SPANNUNG VON AUSSEN Eingangs-...

  • Seite 51: Code Verifier

    VB14N 7.5.1 Code Verifier Wenn der VB14N als Gerät zur Überprüfung von Codes verwendet wird, kann der Überprüfungscode mit der Genius™ Software im Scanner gespeichert werden. Es ist aber auch möglich, einen der Eingänge als Teacheingang zu parametrieren, der dem Scanner signalisiert, wenn ein Code als Überprüfungscode (Verifier Code) gespeichert werden soll.
  • Seite 52 VB14N Spannung Ausgangs- signal Bezug Abbildung 36 - Offener Emitterausgang mit Spannung vom VB14N Spannung Bezug Ausgangs- signal Abbildung 37 – Offener Kollektorausgang mit Spannung vom VB14N AUSGANGSANSCHLÜSSE MIT SPANNUNG VON AUSSEN Spannungspotential des Ausgangs Ausgangs- signal Abbildung 38 - Offener Emitterausgang mit externer Spannung...

  • Seite 53: Benutzerschnittstelle - Host

    VB14N 7.7 BENUTZERSCHNITTSTELLE - HOST Die folgende Tabelle zeigt die Pinbelegung für die Standardschnittstelle RS232. Bitte lesen Sie bei anderen Arten von Benutzerschnittstellen in den jeweiligen Anleitungen nach. RS232 Anschlüsse auf PC Seite 9-poliger Stecker 25-poliger Stecker Name Name...

  • Seite 54: Elektrische Anschlüsse Mit 25-Poligem Stecker

    VB14N 8 ELEKTRISCHE ANSCHLÜSSE MIT 25-POLIGEM STECKER Alle VB14N Modelle verfügen über ein Kabel mit 25-poligem Sub-D Stecker für die Spannungsversorgung und die Signal-ein-/ausgänge. Die Anschlussbelegung dieses Steckers ist in der folgenden Tabelle aufgeführt: Abbildung 40 - 25-poliger Sub-D Stecker...

  • Seite 55: Spannungsversorgung

    Es wird empfohlen den Pin 1 (Gehäuse) als gemeinsame Erdung zu verwenden. 8.2 SERIELLE HAUPTSCHNITTSTELLE Die Signale der unter erläuterten Arten von seriellen Schnittstellen sind am Stecker des VB14N verfügbar. Wenn der Schnittstellentyp nicht mit dem gewählten Kommunikations-Handshake kompatibel ist, zwingt das System den Handshake auf None.

  • Seite 56: Rs232 Schnittstelle

    ENABLED DISABLED IDLE IDLE Abbildung 43 - RS232 Steuersignale Wenn das RTS/CTS Handshake-Protokoll aktiviert ist, setzt der VB14N Scanner den RTS- Ausgang, um anzuzeigen, dass er eine Meldung senden möchte. Der Empfänger aktiviert daraufhin CTS, um die Übertragung zu starten.

  • Seite 57: Rs485 Voll-Duplex Schnittstelle

    VB14N 8.2.2 RS485 Voll-Duplex Schnittstelle RS485 Voll-Duplex-Schnittstelle Adern Schirmung) eignet sich für Kommunikationsprotokolle ohne Sendeaufruf (non-polling) in Punkt-zu-Punkt Verbindungen. Dabei sind größere Entfernungen (max. 1200 m / 3940 ft) und eine höhere Toleranz gegenüber elektrischen Störsignalen möglich als bei der Kommunikation mit RS232 zulässig sind.

  • Seite 58: Rs485 Halb-Duplex Schnittstelle

    VB14N 8.2.3 RS485 Halb-Duplex Schnittstelle Diese Schnittstelle ist für die Abwärtskompatibilität des Scanners vorhanden. empfehlen, für Master-Slave- oder Multiplex-Anordnungen effizientere ID-NET™ Netzwerk zu verwenden. HINWEIS RS485 Halb-Duplex-Schnittstelle Adern Schirmung) wird für Kommunikationsprotokolle mit Sendeaufruf (polling) verwendet. Die Pinbelegung ist: 25-pin...

  • Seite 59: Id-Net™ Schnittstelle

    VB14N 8.3 ID-NET™ SCHNITTSTELLE 25-pin Name Funktion ID-NET™ Netzwerk + ID-NET™ Netzwerk - Erde 8.3.1 ID-NET™ Kabel Die folgende Anleitung bezieht sich auf Abbildung 48, Abbildung 49 und Abbildung 50.  Die generellen Anforderungen für den Kabeltyp sind folgende: CAT5 Twisted-Pair-Kabel (mit verdrillten Adernpaaren) + zusätzliches CAT5 Twisted-Pair-Kabel, geschirmtes,...

  • Seite 60: Id-Net™ Reaktionszeit

    VB14N 8.3.2 ID-NET™ Reaktionszeit Die untenstehende Abbildung zeigt die Reaktionszeit des ID-NET™ Netzwerks. Diese Zeit wird definiert als der Zeitraum, der zwischen der Aktivierung des Triggers und dem Beginn der Datenübertragung an den Host vergeht. Max. Reaktionszeit des ID-NET™ 14 15...
  • Seite 61 VB14N 24V DC 24V DC 24V DC Abbildung 48 – ID-NET™ Netzwerkverbindungen mit isolierten Leistungsblöcken...
  • Seite 62 VB14N Abbildung 49 - ID-NET™ Netzwerkverbindungen mit gemeinsamem Power-Branch-Netzwerk...
  • Seite 63 VB14N Abbildung 50 – ID-NET™ Netzwerkverbindungen mit gemeinsamem Power-Star-Netzwerk...

  • Seite 64: Abschluss Des Id-Net™ Netzwerks

    VB14N 8.3.3 Abschluss des ID-NET™ Netzwerks Das Netzwerk muss am ersten und am letzten Scanner des Netzwerks ordnungsgemäß durch einen Widerstand mit 120 Ohm abgeschlossen (terminiert) werden. 8.4 RS232 NEBENSCHNITTSTELLE Die serielle Nebenschnittstelle wird ausschließlich für RS232 Punkt-zu-Punkt Verbindungen verwendet.

  • Seite 65: Eingänge

    Die gelbe LED für den Trigger (Abbildung A, 6) ist eingeschaltet, wenn der aktive Zustand des externen Triggers „ON“ (AN) ist. Der Eingang ist optogekoppelt und kann über NPN und PNP gesteuert werden. Die Verdrahtung ist in den folgenden Diagrammen dargestellt: EXTERNER TRIGGER MIT SPANNUNG VOM VB14N VB14N PNP Trigger Signal...
  • Seite 66 VB14N EXTERNEN TRIGGER MIT SPANNUNG VON AUSSEN Vext 30 Vdc max. PNP Trigger VB14N Signal Abbildung 54 - Externer PNP Trigger mit externer Spannung Vext 30 Vdc max. VB14N NPN Trigger Signal Abbildung 55 - Externer NPN Trigger mit externer Spannung...
  • Seite 67 Funktion Spannungsversorgung – Eingang 2 Eingang 2 A (Polarität austauschbar) Eingang 2 B (Polarität austauschbar) Spannungsversorgung – Eingang 2 ANSCHLUSS DES EINGANGS 2 MIT SPANNUNG VOM VB14N VB14N PNP Signal Signal Ground Abbildung 56 - PNP Signal am Eingang 2...

  • Seite 68: Code Verifier

    VB14N 8.5.1 Code Verifier Wenn der VB14N als Gerät zur Überprüfung von Codes verwendet wird, kann der Überprüfungscode mit der Genius™ Software im Scanner gespeichert werden. Es ist aber auch möglich, einen der Eingänge als Teacheingang zu parametrieren, der dem Scanner signalisiert, wenn ein Code als Überprüfungscode (Verifier Code) gespeichert werden soll.
  • Seite 69 VB14N Vext 30 Vdc max. VB14N Ausgangssignal 8/11 22/12 Abbildung 60 - Offener Emitterausgang mit externer Spannung Vext 30 Vdc max. VB14N Ausgangssignal 8/11 22/12 Abbildung 61 – Offener Kollektorausgang mit externer Spannung max = 30 Vdc I max = 40 mA kontinuierlich; 130 mA gepulst...

  • Seite 70: Benutzerschnittstelle - Host

    So stellen Sie ein einfaches Testkabel her: Die folgende Abbildung zeigt ein einfaches Testkabel mit Versorgung, externem Trigger (Taster) und Anschluss der RS232-Schnittstelle an einen PC. 25-polige SubD Buchse 9-polige D-sub Buchse VB14N Spannungsversorgung Vdc (10 – 30 Vdc) Power GND Trigger Testkabel für VB14N...

  • Seite 71: Typische Layouts

    VB14N 9 TYPISCHE LAYOUTS Die folgenden typischen Layouts beziehen sich auf die Hardware Konfigurationen. Gestrichelte Linien in den Abbildungen beziehen sich auf optionale Hardware in dem spezifischen Layout. Diese Layouts erfordern jedoch auch eine korrekte Konfiguration der Softwareparameter. Komplette Softwarekonfigurationen befinden sich in der Konfigurations-Kurzanleitung in der Genius™...
  • Seite 72 VB14N Bei diesem Layout dient ein einzelner Scanner als Slave in einem Feldbus-Netzwerk. Die Daten werden über eine zusätzliche Feldbus-Schnittstellenkarte, die in der CBX500- Anschlussbox installiert ist, an den Host übertragen. Die Konfiguration des Scanners kann mit dem Konfigurationsprogramm Genius™ oder mit der auf Genius™...

  • Seite 73: Pass-Through

    In dieser Schleifenanordnung können zwei oder mehr Geräte an eine einzige externe serielle Schnittstelle angeschlossen werden. Jeder VB14N sendet die Daten, die er an der Nebenschnittstelle empfangen hat, über die Hauptschnittstelle weiter. Alle Daten werden durch diese Kette an den Host übertragen.
  • Seite 74 Handlesegerät anzuschließen, damit es möglich ist, die Codes auch manuell zu erfassen. Jeder VB14N überträgt seine eigenen Daten, sowie sämtliche Daten, die er durch seine Nebenschnittstelle empfangen hat, an die ID-NET™ Schnittstelle. Das Master-Gerät gibt sämtliche Daten an den Host weiter.

  • Seite 75: Id-Net

    VB14N 9.3 ID-NET™ Der ID-NET™ Anschluss wird verwendet, um Daten von mehreren Geräten zu sammeln, um ein Mehrpunkt- oder ein mehrseitiges Lesesystem aufzubauen. Es ist möglich, ein einziges Master-Gerät und bis zu 31 Slave Geräte miteinander zu verbinden. Die Slave Geräte werden mit Hilfe der ID-NET™ Schnittstelle miteinander verbunden. Jedes Slave Gerät muss eine ID-NET™...
  • Seite 76 VB14N Bei einem Master/Slave-Multidata-Layout hat jedes Gerät seine eigene Lesephase, unabhängig von den anderen. Jede einzelne Meldung wird vom Master-Gerät an den Host- Computer gesendet. Master Slave#1 Slave#n Terminal Strom  Host Serielle Hauptschnittstelle (RS232 oder RS485)  Serielle Nebenschnittstelle (Local Echo) (RS232) ...
  • Seite 77 VB14N Alternativ dazu kann der Master-Scanner auch als Slave in einem Feldbus-Netzwerk mit dem Host kommunizieren. Dies erfordert die Verwendung einer zusätzlichen Feldbus- Schnittstellenkarte, die in der CBX500-Anschlussdose installiert ist. Die Konfiguration des Systems kann mit dem Konfigurationsprogramm Genius™ oder mit der auf Genius™...

  • Seite 78: Rs232 Master/Slave

    Master und bis zu 9 Slaves zusammengeschaltet werden. Die als Slave betriebenen Lesegeräte kommunizieren nur über die RS232 Haupt- und Nebenschnittstellen. Jeder VB14N sendet die Daten, die er an der Nebenschnittstelle empfangen hat, über die Hauptschnittstelle weiter. Alle Meldungen werden über diese Kette an den Master übertragen.

  • Seite 79: Leseeigenschaften

    VB14N 10 LESEEIGENSCHAFTEN 10.1 ADVANCED CODE BUILDER (ACB) Zusätzlich zum linearen Lesen ermöglicht der Advanced Code Builder (ACB) das Lesen durch “Zusammenfügen” zweier Teillesungen. ACB ist nicht so Leistungsfähig wie Advanced Code Reconstruction. Unterschied liegt beim maximalen Kippwinkel, Geschwindigkeit und der Funktion Multi-label. Aber ACB ist sehr effektiv in fast-linearen Fällen, bei schmalen hohen Codes, bei beschädigten Codes oder schlecht lesbaren Codes.

  • Seite 80: Wichtige Acb Lesebedingungen

    0.125 7° 11° 10.2 LINEAR LESEN Beim linearen Lesen des Codes wird die Anzahl der vom VB14N auf dem Code ausgeführten Scans und die daraus resultierende Decodierleistung von folgenden Parametern beeinflusst:  Anzahl der Scans pro Sekunde  Geschwindigkeit der Codes ...

  • Seite 81: Leiteranordnung

    SS = Anzahl der Scanns pro Sekunde Bewegungsrichtung bei Geschwindigkeit LS VB14N Laserstrahl Abbildung 71 – Leiteranordnung Bsp. für einen VB14N der mit 500 Scanns/s. bei 25mm Codehöhe und einer Bewegungsgeschwindigkeit von 1000 mm/s arbeitet: [(25/1000) * 500] - 2 = 10 effektive Scans...

  • Seite 82: Lattenzaunanordnung

    Abbildung 72 – Lattenzaunanordnung Bsp.: Ein 60 mm breiter Code bewegt sich an eine Stelle durch den Laserstrahl, an dem das Lesefeld 160 mm breit ist mit einer Geschwindigkeit von 1500 mm/s. Der VB14N-300 (500 Scanns/s) leistet dann: [((160-60)/1500) * 500] - 2 = 31 effektive Scans...

  • Seite 83: Leseleistung

    Es sind verschiedene Scanner mit Raster-Optik Verfügbar. Der Abstand zwischen oberer und unterer Scanlinie ist bei den verschiedenen Leseabständen unterschiedlich: VB14N-300-R: 18 mm (0,7 in) bei einem Leseabstand vom 300 mm (11,8 in). VB14N-600-R: 35 mm (1,4 in) bei einem Leseabstand vom 600 mm (23,6 in).

  • Seite 84: Lesediagramme

    VB14N LESEDIAGRAMME VB14N-300 /-R Leseeigenschaften VB14N-300 Lesefeldbreite in mm 0,35mm (14 mils) 0,30mm (12 mils) 0,20mm (8 mils) Š 0,50mm (20 mils) 0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 Lesereichweite in mm : (0,0) ist die Mitte des Laseraustrittsfensters.
  • Seite 85 VB14N VB14N-600 /-R Leseeigenschaften VB14N-600 Lesefeldbreite in mm Š 0,50mm (20 mils) 0,35mm (14 mils) 50 100 150 200 250 300 350 400 450 500 550 600 Lesereichweite in mm : (0,0) ist die Mitte des Laseraustrittsfensters HINWEIS CONDITIONS Optikversion...
  • Seite 86 VB14N VB14N-300 /-R Leseabstand in Abhängigkeit der Scanngeschwindigkeit Abstand (in) (mm) 80 100 120 140 160 180 200 220 240 260 0,50 mm 0,35 mm 0,30 mm 0,20 mm 500 scans/s Code 800 scans/s Auflösung...

  • Seite 87: Wartung

    Führen Sie die Reinigung in stark verschmutzenden Umgebungen entsprechend häufiger durch. Reinigen Sie das Fenster mit einem weichen, mit Alkohol angefeuchteten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel. Reinigen Sie das Fenster des VB14N bei abgeschaltetem Gerät oder zumindest, wenn der Laserstrahl nicht aktiv ist. WARNUNG...

  • Seite 88: Fehlersuche

    Wenn Sie das Gerät verkabeln, achten Sie genau auf den Namen des Signals (Abkürzungen) auf den Federzugklemmen in der CBX100/500 (siehe Kapitel 7). Wenn Sie das Gerät direkt an den 25-poligen Sub-D Stecker des VB14N anschließen, achten Sie auf die Pin-Nummerierung (siehe Kapitel 8).
  • Seite 89 VB14N ANLEITUNG ZUR FEHLERSUCHE Problem Vorschlag Einschalten: Ist die Spannung korrekt angeschlossen? Die “Power”/”Bereit” Wenn ein Netzteil verwendet wird, ist dieses in die Steckdose eingesteckt? LED leuchtet nicht Wenn eine Versorgungsschiene verwendet wird, führt diese Spannung? Wenn eine verwendet wird,...
  • Seite 90 Notieren Sie das exakte Modell und die Seriennummer des Das Zeichen des Gerätes.  Scannerfehlers kehrt Kontaktieren Sie Ihre Pepperl+Fuchs Vertretung immer wieder (<BEL> char als Standard)  Wie erhalte ich die Die Seriennummer befindet sich auf einem Aufkleber auf Seriennummern dem Gehäuse des Scanners.

  • Seite 91: Technische Eigenschaften

    VB14N 13 TECHNISCHE EIGENSCHAFTEN ELEKTRISCHE EIGENSCHAFTEN VB14N-300 /-R VB14N-600 /-R Spannungsversorgung 10 bis 30 Vdc 0.3 bis 0.1 A; 3 W 0.5 bis 0.17 A; 5 W Leistungsaufnahme Programmierbar: Serielle Hauptschnittstelle RS232, RS485 FD und HD 1200 bis 115200 Baudrate...
  • Seite 92 VB14N SOFTWAREEIGENSCHAFTEN LESBARE CODES * EAN/UPC (einschließlich Add-on 2 und Add-on 5) * Code 93 * 2/5 Interleaved * Code 128 * Code 39 (Standard und Full ASCII) * EAN 128 * Codabar ISBT 128 *ABC Codabar Pharmacode Plessey *ACB Lesbar.

  • Seite 93: Glossar

    VB14N 14 GLOSSAR ACB (Advanced Code Builder) Advanced Code Builder (ACB) ermöglicht Lesen eines Codes duch “Zusammenfügen” zweier fragmentaler Lesungen. ACB ist bei Lesungen fast-linearer, schmaler, hohen Codes, beschädigten Codes oder Codes mit schlechter Druckqualität hilfreich. Siehe Kap. 10.1. Auflösung Die kleinste Unterteilung eines Elements, die von einem gegebenen Lesegerät...
  • Seite 94 VB14N Drehwinkel Drehung um die Y-Achse. Dient zur Beschreibung der Position eines Barcodes im Bezug auf die Laserabtastzeile. Siehe Absch. 6.1.1 und 6.2. European Article Number System. Internationaler Standard für Barcodes Lebensmittelverpackungen. FLASH Ein nicht-flüchtiger Speicher. Halb-Duplex Übertragung von Daten in nur einer Übertragungsrichtung zu einem gegebenen Zeitpunkt.
  • Seite 95 VB14N Protokoll Konventionen zur Formatierung und zeitlichem Ablauf von Meldungen und deren Austausch zwischen zwei Kommunikationsteilnehmern. Raster Die Projektion des Laserstrahl aus verschiednen Winkeln erzeugt ein gleichmäßiges Muster. Normalerweise sind die Oberflächen des Spiegelrotors geneigt um mehrere Scanlinien zu erzeugen.
  • Seite 96 Zentrale USA Pepperl+Fuchs Inc. Twinsburg, Ohio 44087 · USA Tel. +1 330 4253555 E-Mail: sales@us.pepperl-fuchs.com Zentrale Asien Pepperl+Fuchs Pte Ltd. Singapur 139942 Tel. +65 67799091 E-Mail: sales@sg.pepperl-fuchs.com www.pepperl-fuchs.com Änderungen vorbehalten 219077 / TDOCT-1805_GER Copyright PEPPERL+FUCHS • Printed in Germany 06/2009...
