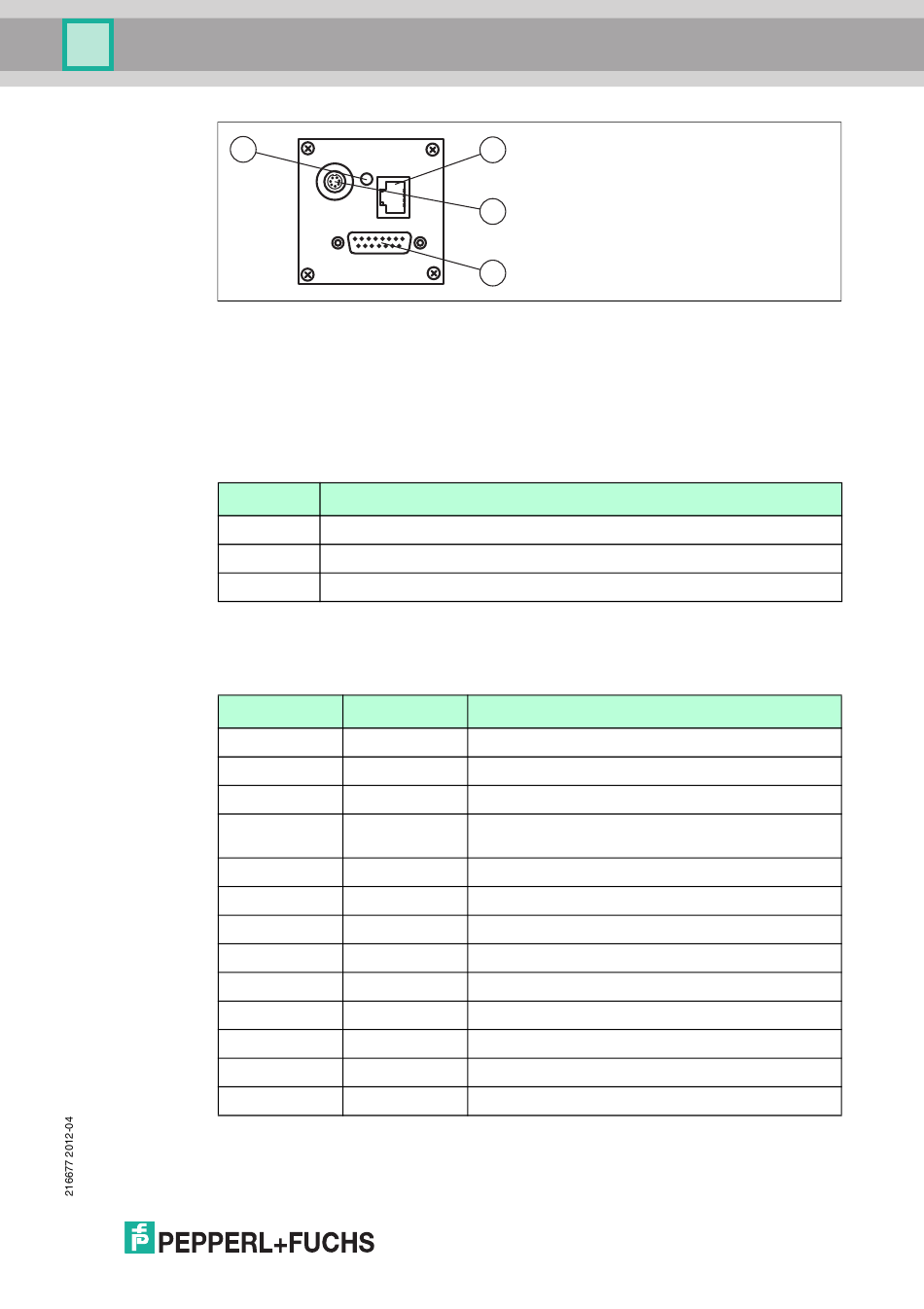

ODT-MAC400-* / ODT-MAC401-* / ODT-MAC403-*
Produktbeschreibung
4
1
RJ45-Ethernet-Netzwerkbuchse
2
Video-Ausgang VGA 640x480
3
15-poliger D-Sub-Stecker
4
Status-LED
Status-LED
LED-Farbe
gelb
grün
rot
4.3
Schnittstellen und Anschlüsse
15-poliger D-Sub-Stecker
PIN
1, 2
3
4, 5
6
7
8
9
10
11
12
13
14
15
1
VGA
LAN
TCP/IP
ST
2
VCC/I-O/RS232
3
Beschreibung
Nach dem Einschalten leuchtet die LED kurzzeitig gelb.
Nach erfolgreicher Lesung (Gut-Lesung) blinkt die LED grün.
Nach fehlgeschlagener Lesung (Schlecht-Lesung) blinkt die LED rot.
Signal
Beschreibung
GND
Geräteversorgung GND
IO GND
GND der Ein-/Ausgänge
+24 V
Geräteversorgung 24 V DC PELV ±15%
IO +24 V
Versorgung der Ein-/Ausgänge 24 V DC PELV
±15%
RTS
Handshake-Signal RS 232
IN1
Eingang 24 V DC
IO-OUT0
Ausgang 24 V DC "Gutlesung"
IO-OUT1
Ausgang 24 V DC "Schlechtlesung"
IO-IN0
Eingang 24 V DC "Trigger"
CTS
Handshake-Signal RS 232
TXD
Sendeleitung RS 232
RXD
Empfangsleitung RS 232
IN2
Eingang 24 V DC
9
