在平坦的水平开放式区域安装 - 图 D1
传感器需安装在需要监测和发热的区域内， 传感器表面需与周围表面齐平，
且表面无杂物。 传感器不得露出开放式区域， 但可以下沉几毫米放置， 以便
收集融水。
在倾斜的开放式区域安装 - 图 D2
如果是在斜面安装， 应确保传感器表面水平放置， 以便收集积雪或融水。
如果传感器表面未水平放置， 则可能会导致检测湿度时出错。
在施工高度较低的开放式区域安装 - 图 D3
如果该区域只允许在较低的建筑高度安装， 则可使用外壳侧面带有电缆的
传感器。 其高度仅 31 毫米。 建造开放式表面区域时注意不要损坏传感器， 例
如注意过高的沥青处理温度 (>75℃) 或压实机造成的机械负荷。 使用合适的
保护管 （塑料或钢制 DN20） ， 以便安装和保护传感器电缆。
在车道里安装 - 图 D4
在车道上 （如地下停车场入口） ， 传感器最好安装在加热电缆中间。
屋顶和檐沟除冰传感器 E650C-R
在檐沟或平坦的屋顶上安装 - 图 D5 和 D6
须以融水会流经传感器的方式安装传感器。 传感器应尽可能靠近排水管或
檐沟。
E650C-R 传感器安装支架 （可选）
安装支架可作为传感器的附件提供， 有两种材料可选 （可用于檐沟或平屋顶） 。
安装支架可以更好地固定和定位传感器。 材料相容性注释： 如果需要在铜制檐
沟中使用安装支架， 则可使用铜制型号 E650C-R-BRACKET-CU。 只有塑料檐沟
没有材料相容性限制， 可以使用 E650C-R-BRACKET-ZN。
使用安装支架时， 必须遵守以下规定：
传感器金属不得与安装板有任何接触 （请使用相应塑料垫圈） 。 安装支架可
借助屋顶用品中的特殊安装粘合剂固定在檐沟中。
连接传感器到 Elexant 650c-Modbus
根据接线图 （位于手册背面） 连接传感器电缆。
传感器延长线
如有必要， 可延长传感器电缆。 更长的长度需要导体截面更大的电缆。 这可
以借助下图分三步来确定：

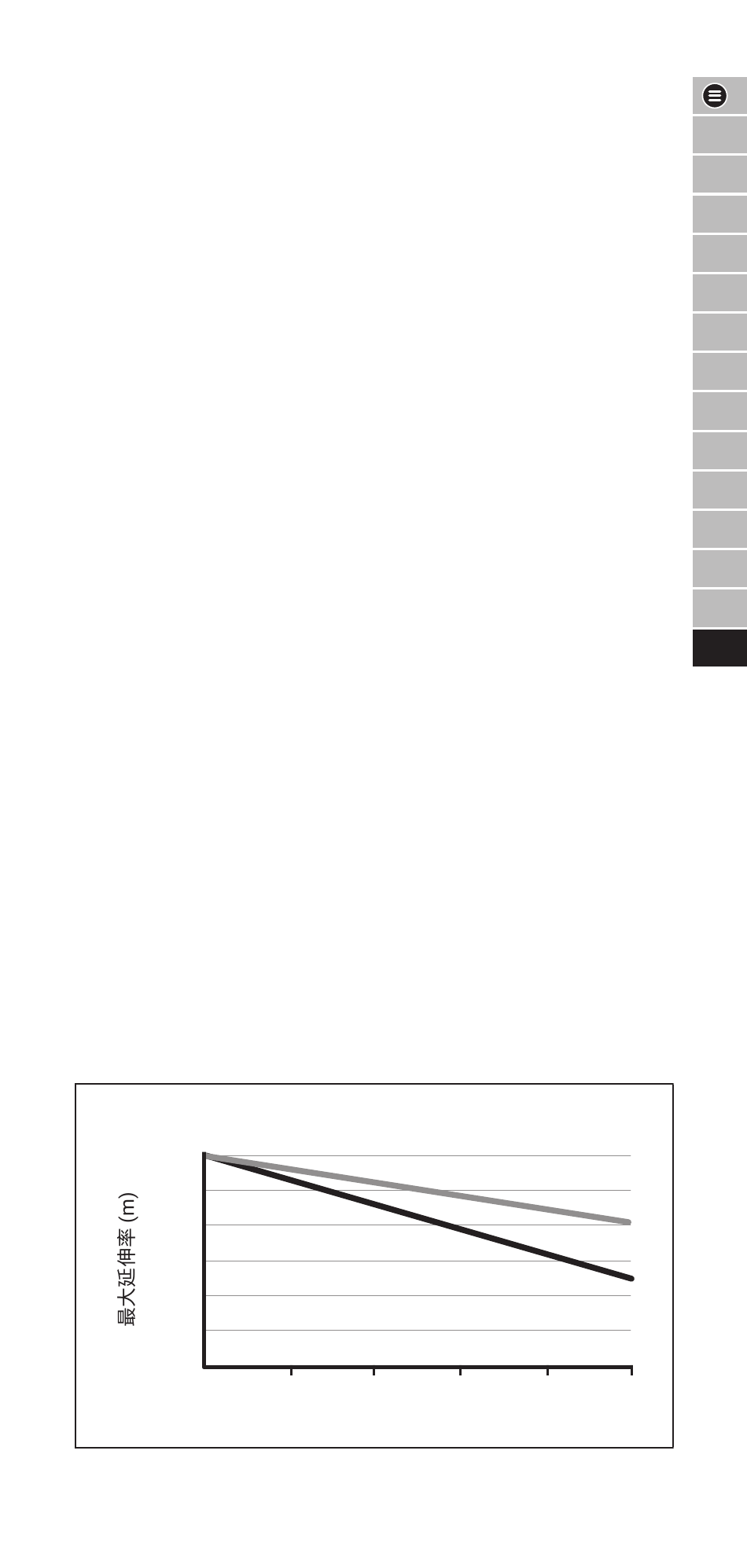

1. 在横轴上查找已连接至传感器的电缆长度 （以 E650C-G 为例） 。
2. 然后， 向上查看目标电缆类型的曲线 （例如， E650C-G 延长线 1.0 平方毫
米 = 粗曲线） 。
3. 读取左侧纵轴上延长电缆的最大许可长度 （E650C-G 示例的结果： 最长
115 米） 。
E650C-G
150
125
100
75
50
25
0
1.0 mm²
10
20
现有传感器电缆 (m)
1.5 mm²
30
40
nVent.com/RAYCHEM
