Montaż na drogach przejazdowych — rys. D4
Na podjazdach (np. wjazd do parkingu podziemnego) czujnik powinien
być zamontowany w połowie odległości między przewodami grzejnymi.
Czujnik odmrażania dachów i rynien E650C-R
Montaż w rynnie lub na płaskim dachu — rys. D5 i D6
Czujnik należy zainstalować w taki sposób, aby spływała przez niego
topniejąca woda. Powinien być umieszczony jak najbliżej rury spustowej
lub rynny.
Wspornik montażowy (opcjonalny) do czujnika E650C-R
Jako akcesorium do czujnika dostępny jest wspornik montażowy w dwóch
wariantach materiałowych (może być stosowany w rynnach lub na płaskich
dachach). Wspornik montażowy zapewnia lepsze zamocowanie i ustawienie
czujnika. Uwaga dotycząca zgodności materiałów: Jeśli wspornik
montażowy ma być używany w rynnie miedzianej, do tego zastosowania
dostępny jest wariant E650C-R-BRACKET-CU wykonany z miedzi. Tylko
w przypadku rynien z tworzywa sztucznego nie obowiązują ograniczenia
zgodności materiałów i można używać wariantu E650C-R-BRACKET-ZN.
Podczas korzystania ze wspornika montażowego należy przestrzegać
następujących zasad:
Metalowa część czujnika nie powinna stykać się z płytą montażową
(należy użyć odpowiednich podkładek plastikowych). Wspornik
montażowy można zamocować w rynnach przy użyciu specjalnych
klejów montażowych do powierzchni dachowych.
Podłączenie czujnika do urządzenia Elexant 650c-Modbus
Podłącz przewód czujnika zgodnie ze schematem elektrycznym
(z tyłu podręcznika).
Przedłużenie czujnika
W razie potrzeby przewód czujnika można przedłużyć. Większe długości
wymagają przewodów o większym przekroju żył. Można to określić w
trzech krokach z wykorzystaniem następujących schematów:

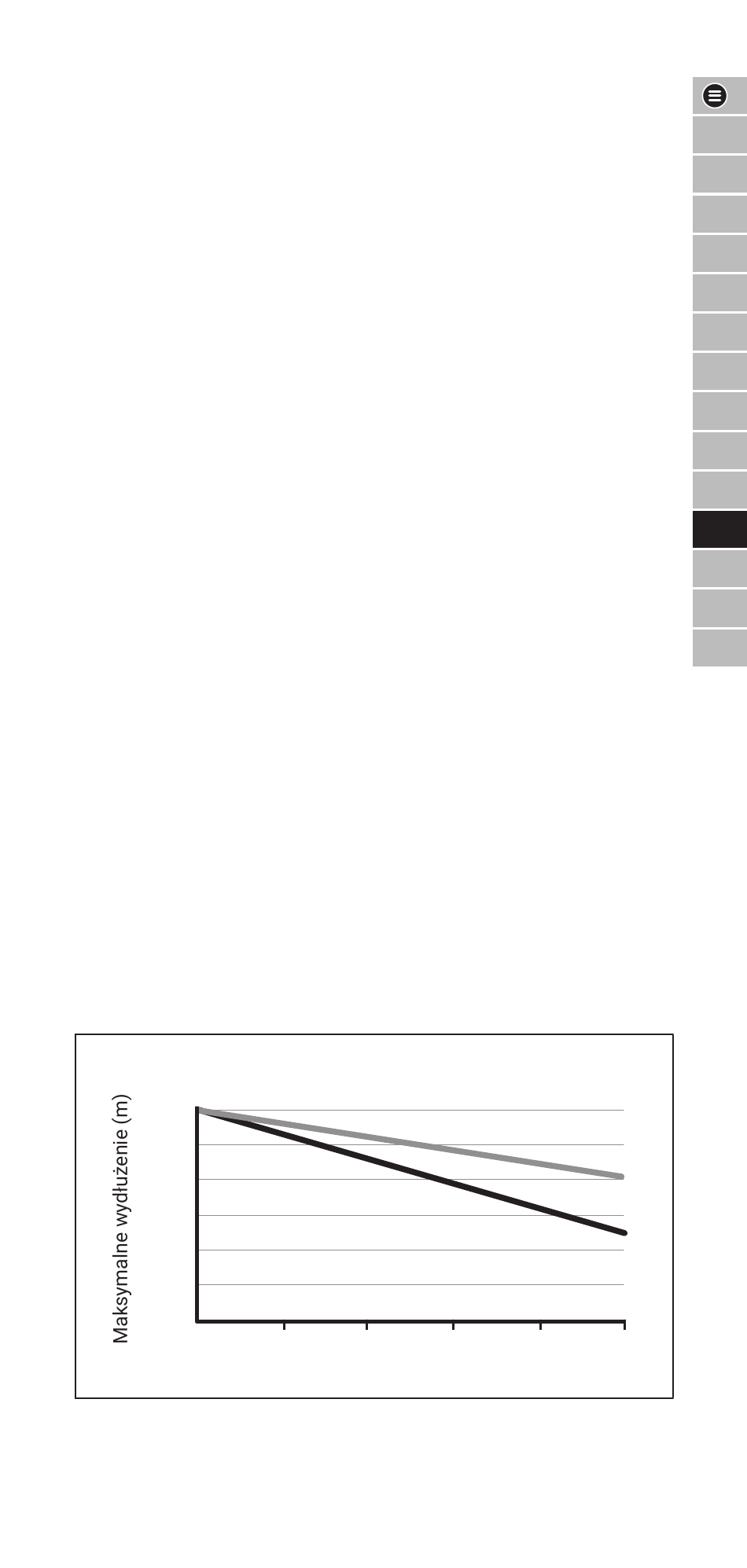

1. Na osi poziomej wyszukaj długość przewodu, który jest już
podłączony do czujnika (np. E650C-G).
2. Stamtąd przejdź do krzywej planowanego typu przewodu (np. dla
przedłużenia E650C-G o grubości 1,0 mm² = gruba krzywa).
3. Przejdź w lewo i z osi pionowej odczytaj maksymalną dopuszczalną
długość przedłużenia (wynik dla przykładu E650C-G: maksymalnie
115 m).
E650C-G
150
125
100
75
50
25
0
1.0 mm²
10
20
Istniejący kabel czujnika (m)
1.5 mm²
30
40
nVent.com/RAYCHEM
