Montagebeugel (optioneel) voor E650C-R-sensor
Een montagebeugel voor de sensor is verkrijgbaar in twee materialen
EN
(kan worden gebruikt in goten of op platte daken). De montagebeugel
maakt een betere bevestiging en positionering van de sensor mogelijk.
DE
Opmerking voor materiaalcompatibiliteit: Als de montagebeugel in een
koperen goot wordt gebruikt, is de variant E650C-R-BRACKET-CU van koper
FR
hiervoor geschikt. Alleen bij kunststof goten zijn er geen beperkingen in
verband metmateriaalcompatibiliteit en kan E650C-R-BRACKET-ZN worden
NL
NL
gebruikt.
DA
Bij gebruik van de montagebeugel moet het volgende in acht
worden genomen:
FI
Het metaal van de sensor mag niet in contact komen met de
montageplaat (gebruik hiervoor kunststof onderlegringen).
NO
De montagebeugel kan in goten worden bevestigd met behulp van
speciale montagelijmen van leveranciers van dakmaterialen.
SV
Sensor aansluiten op Elexant 650c-Modbus
CZ
Sluit de sensorkabel aan volgens het bedradingsschema
LT
(achter in de handleiding).
PL
Sensorverlenging

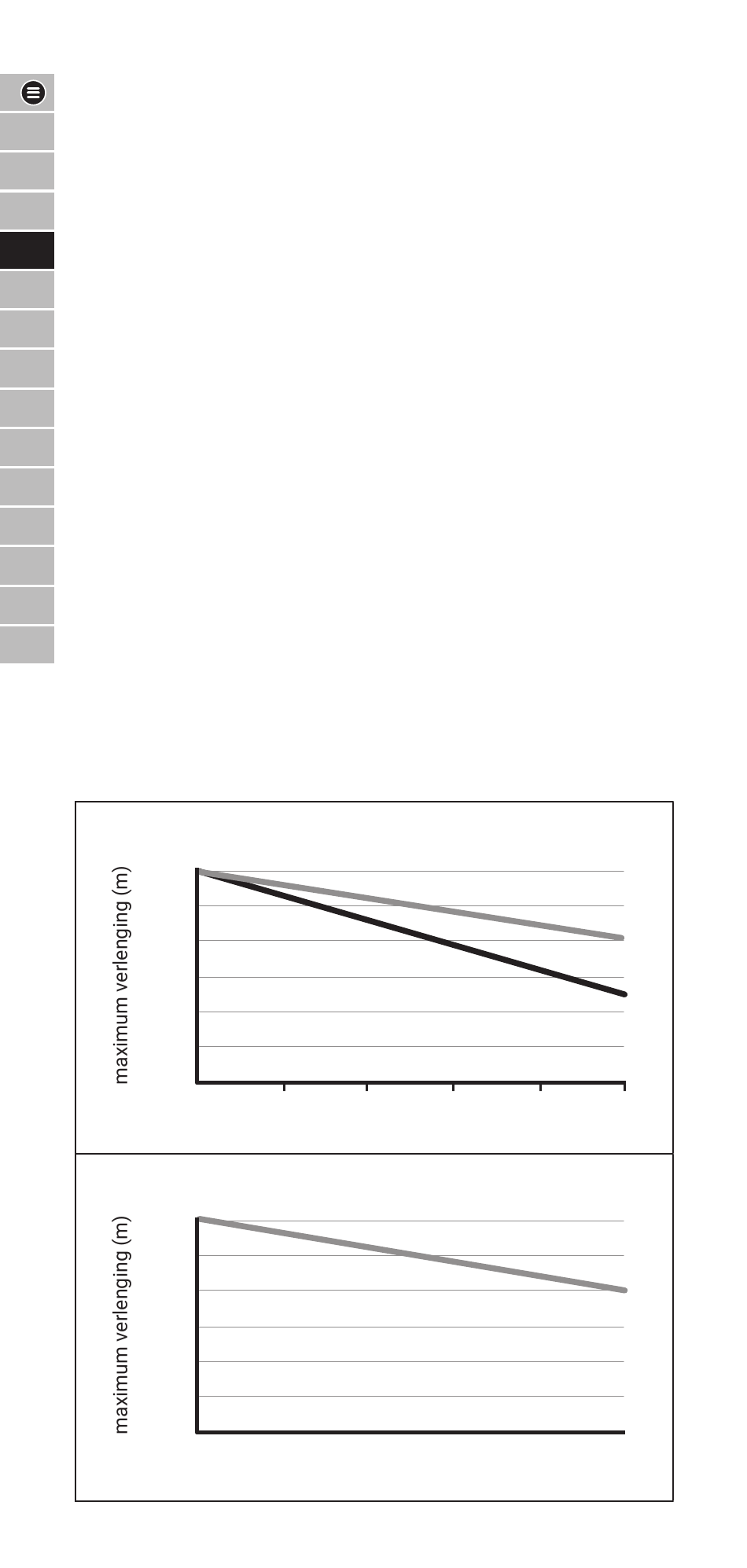

Indien nodig kan de sensorkabel worden verlengd. Voor langere lengtes
RU
zijn kabels met een grotere geleiderdiameter nodig. Dit kan worden
IT
bepaald in drie stappen met behulp van de volgende diagrammen:
1. Zoek op de horizontale as naar de lengte van de kabel die al op de
ZH
sensor is aangesloten (bijv. voor de E650C-G).
2. Ga van daaruit omhoog naar de curve van het beoogde kabeltype
(bijv. voor de E650C-G-verlengkabel 1,0 mm² = dikke curve).
3. Ga naar links en lees de maximaal toegestane lengte van de
verlengkabel af op de verticale as (resultaat van het voorbeeld voor
de E650C-G: maximaal 115 m).
E650C-G
150
125
100
E650C-R
150
125
100
|
28
nVent.com/RAYCHEM
75
50
25
0
10
bestaande sensorkabel (m)
75
50
25
0
10
bestaande sensorkabel (m)
1.5 mm²
1.0 mm²
20
30
1.0 mm²
20
30
40
50
40
50
