Naudojant tvirtinimo laikiklį, reikia laikytis šių reikalavimų:
jutiklio metalas neturi liestis su tvirtinimo plokšte (atitinkamai naudokite
plastikines poveržles). Tvirtinimo laikiklį galima pritvirtinti latakuose
EN
naudojant specialius montavimo klijus iš stogų dangos priedų.
DE
Jutiklio prijungimas prie „Elexant 650c-Modbus"
FR
Prijunkite jutiklio laidą pagal laidų sujungimo schemą (vadovo gale).
NL
Jutiklio ilgintuvas

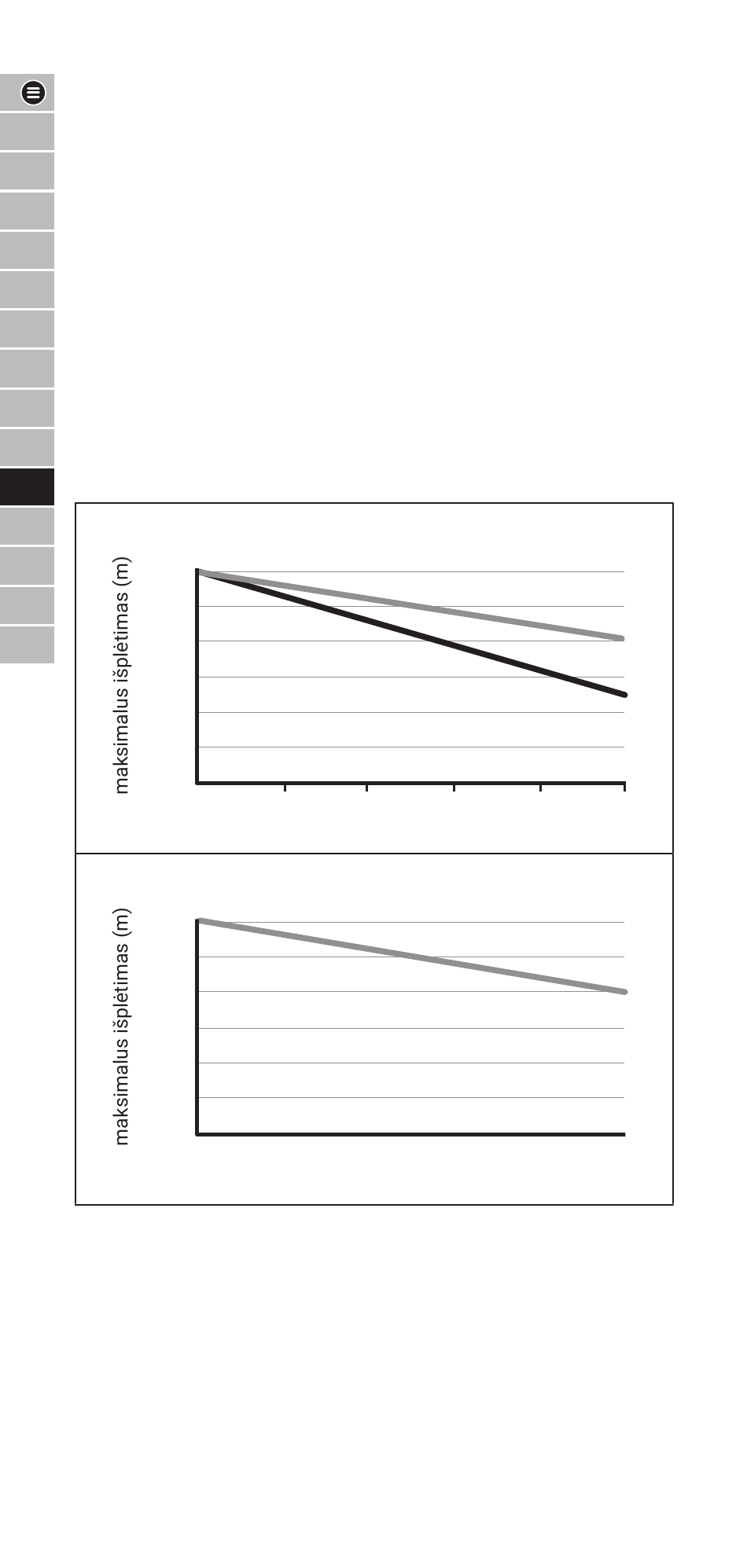

Jei reikia, jutiklio laidą galima pailginti. Didesniems ilgiams reikalingi
DA
didesnio skerspjūvio laidininkai. Tai galima nustatyti pagal toliau
FI
pateiktas trijų etapų diagramas:
1. horizontalioje ašyje ieškokite prie jutiklio jau prijungto laido ilgio
NO
(pvz., E650C-G).
SV
2. Iš ten eikite aukštyn iki numatyto laido tipo kreivės
(pvz., E650C-G ilginamojo laido 1,0 mm² = storio kreivė).
CZ
3. Eikite į kairę ir vertikalioje ašyje nuskaitykite didžiausią leistiną ilgintuvo
ilgį (rezultatas pavyzdyje su E650C-G: maks.115 m).
LT
LT
PL
E650C-G
RU
150
IT
125
100
ZH
E650C-R
150
125
100
„Modbus" prijungimas
„Elexant 650c-Modbus" galima prijungti prie pastato valdymo sistemos
(BMS) naudojant MONI-RS485-WIRE (PCN 549097-000) ekranuotą, suktą
dviejų gyslų laidą (maks. 1000 m), kad būtų galima sujungti pagrindinį /
pavaldųjį įrenginį ir MBS.
Papildomai pasirenkamas modulis
SM-TF130-DI yra išorinis modulis, skirtas plikšalos funkcijai kartu su GM-
TA-AS arba NTC-SENSOR-10M ir skydelio signalo skaitmeninei įvesčiai.
|
