Installation dans les voies d'accès - Fig. D4
Dans les allées (par exemple, l'entrée d'un parking souterrain), le capteur
devrait idéalement être monté à mi-chemin entre les câbles chauffants.
Sonde de mise hors gel des chéneaux et gouttières E650C-R
Installation dans une gouttière ou sur un toit plat - Fig. D5 et D6
La sonde doit être installée de manière à ce que l'eau de fonte s'écoule
sur celle-ci. Elle doit être située le plus près possible du tuyau de
descente ou de la gouttière.
Support (en option) pour sonde E650C-R
Un support est disponible comme accessoire pour la sonde en deux
variantes de matériaux (utilisation possible dans les gouttières ou sur des
toits plats). Le support permet une meilleure fixation et un positionnement
plus efficace de la sonde. Remarque concernant la compatibilité des
matériaux : si le support doit être utilisé dans une gouttière en cuivre, la
variante E650C-R-BRACKET-CU en cuivre est disponible pour ce cas. Avec
les gouttières en plastique, il n'existe aucune restriction de compatibilité des
matériaux ; la variante E650C-R-BRACKET-ZN peut donc être utilisée.
Lors de l'utilisation du support, respecter les consignes suivantes :
Le métal de la sonde ne doit pas entrer en contact avec la plaque de
montage (utiliser des rondelles en plastique en conséquence). Le
support peut être fixé dans des gouttières à l'aide d'adhésifs de montage
spéciaux provenant des fournitures pour toitures.
Câblage de la sonde au modèle Elexant 650c-Modbus
Brancher le câble de la sonde conformément au schéma de câblage
(au dos du manuel).

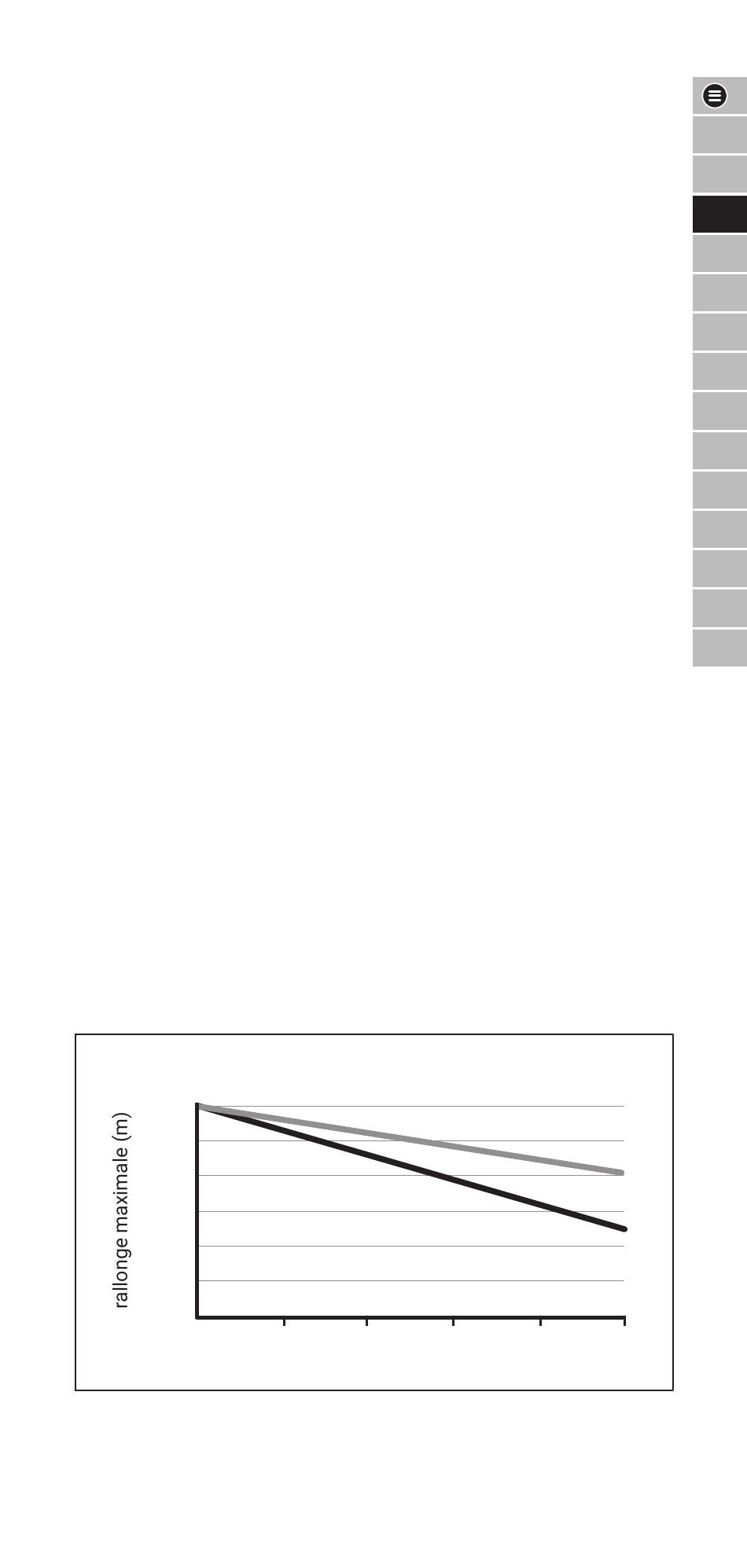

Rallonge de sonde
Le câble de la sonde peut être rallongé si nécessaire. Pour une longueur
supplémentaire, prévoir des câbles présentant une section transversale
de conducteur plus élevée. Ceux-ci peuvent être déterminés à l'aide des
diagrammes suivants, et ce, en trois étapes :
1. Sur l'axe horizontal, rechercher la longueur du câble déjà connecté à
la sonde (par exemple, pour E650C-G).
2. De là, remonter à la courbe du type de câble prévu (par exemple, pour
la rallonge E650C-G, 1,0 mm² = courbe épaisse).
3. Aller à gauche et lire la longueur maximale autorisée de la rallonge
sur l'axe vertical (résultat de l'exemple pour le
modèle E650C-G : 115 m maximum).
E650C-G
150
125
100
75
50
25
0
1.0 mm²
10
20
câble de la sonde existant (m)
1.5 mm²
30
40
