Sensore di scioglimento del ghiaccio su tetti e grondaie E650C-R
Installazione in una grondaia o su un tetto piano - fig. D5 e D6
EN
Il sensore deve essere installato in modo che l'acqua di fusione scorra
attraverso il sensore. Deve essere posizionato il più vicino possibile al
DE
tubo pluviale o alla grondaia.
FR
Staffa di montaggio (opzionale) per sensore E650C-R
NL
Una staffa di montaggio è disponibile come accessorio per il sensore in
due diversi materiali (per l'utilizzo in grondaie o su tetti piani). La staffa di
DA
montaggio consente un migliore fissaggio e posizionamento del sensore.
Nota relativa alla compatibilità dei materiali: se la staffa di montaggio deve
FI
essere utilizzata in un grondaia in rame, per questo caso è disponibile la
variante E650C-R-BRACKET-CU in rame. Solo nel caso delle grondaie in
NO
plastica non vi sono limitazioni di compatibilità dei materiali ed è possibile
SV
utilizzare la variante E650C-R-BRACKET-ZN.
Quando si utilizza la staffa di montaggio, rispettare i seguenti requisiti:
CZ
il metallo del sensore non deve essere a contatto con la piastra di
montaggio (utilizzare le rondelle in plastica di conseguenza). La staffa
LT
di montaggio può essere fissata nelle grondaie con l'ausilio di speciali
PL
adesivi di montaggio per tetti.
RU
Collegamento del sensore all'unità Elexant 650c-Modbus
Collegare il cavo del sensore in base allo schema elettrico (sul retro del
IT
IT
manuale).
ZH
Prolunga del cavo del sensore

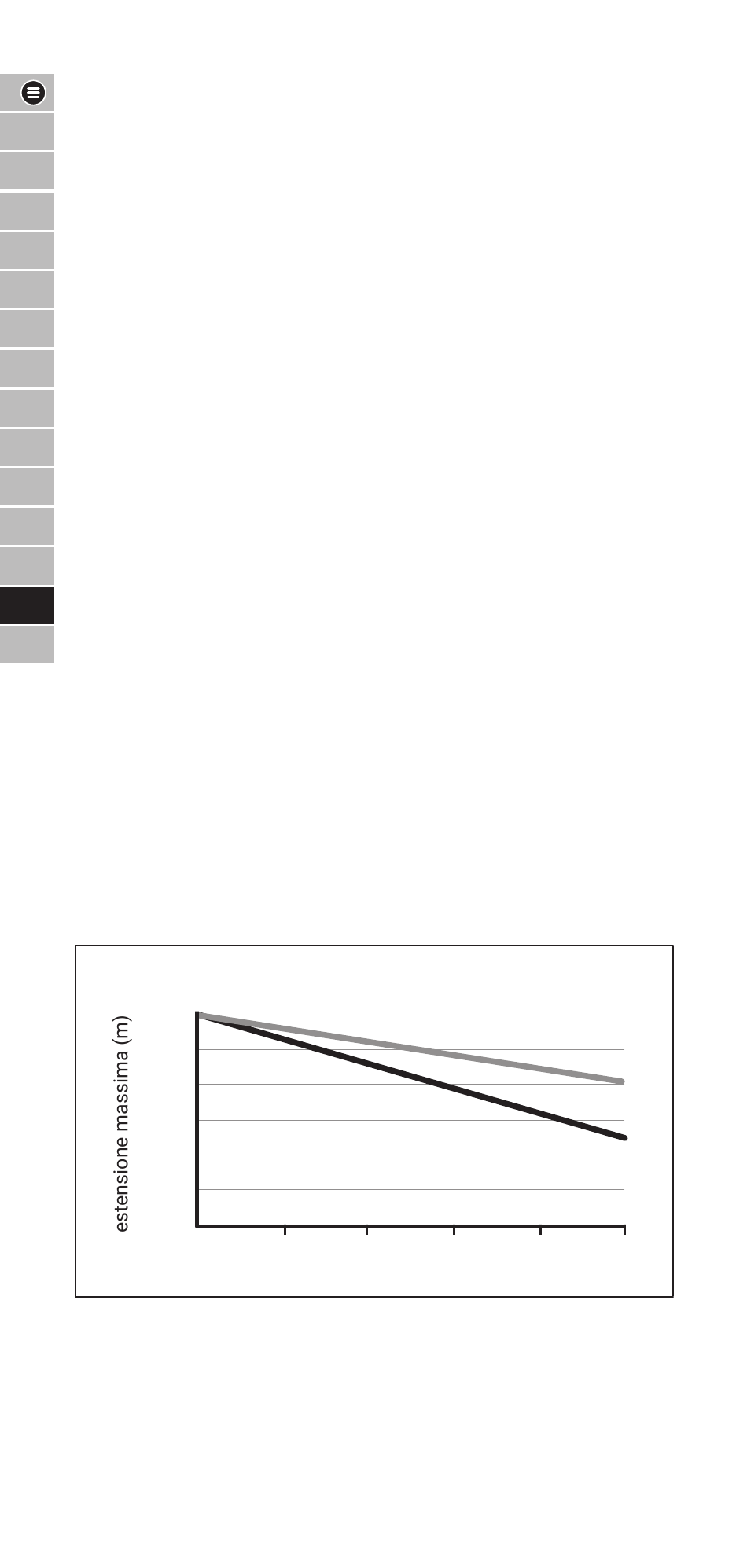

Se necessario, il cavo del sensore può essere prolungato. Le lunghezze
maggiori richiedono cavi con una sezione trasversale del conduttore
più elevata. Ciò può essere determinato in tre passaggi con l'ausilio dei
seguenti diagrammi:
1. Sull'asse orizzontale, cercare la lunghezza del cavo già collegato al
sensore (ad esempio per E650C-G).
2. Da quel punto, salire fino alla curva del tipo di cavo previsto (ad
esempio, per il filo di prolunga E650C-G 1,0 mm² = curva spessa).
3. Andare a sinistra e leggere la lunghezza massima consentita del
cavo di prolunga sull'asse verticale (risultato dell'esempio per
E650C-G: massimo 115 m).
E650C-G
150
125
100
|
92
nVent.com/RAYCHEM
75
50
25
0
10
cavo del sensore esistente (m)
1.5 mm²
1.0 mm²
20
30
40
50
