probst VZ-II Bedienungsanleitung Seite 17

7
8
F
E
D
ca. 28
C
B
A
8 7
6 5
1598
min. ÖW=720
max. ÖW=1020
6 5
4 3
Bkl. 200
4 3
2 1
ca. 780
550
50 50 50
min. 356
max. 506
Tragfähigkeit / Working Load Limit WLL:
300 kg / 661 lbs
Eigengewicht / Dead Weight:
25 kg / 55 lbs
Product Name:
Laying Clamp VZ II
© all rights reserved conform to ISO 16016
Datum
Name Benennung

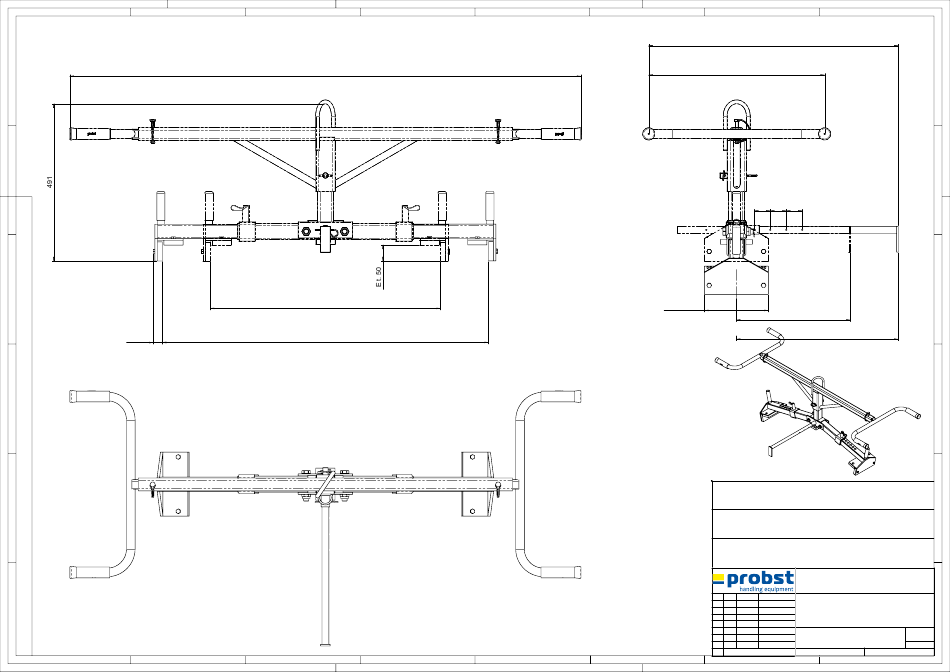

Versetzzange VZ II
Erst. 7.7.2005 P.Hafenbrak
Gepr. 21.7.2015 M.Wunder
Artikelnummer/Zeichnungsnummer
D53100141
1
Zust. Urspr. H23-1 Ers. f. Ers. d.
2 1
F
E
D
C
B
A
Blatt
1
von 1
