Anschluss
6.2 Elektrischer Anschluss

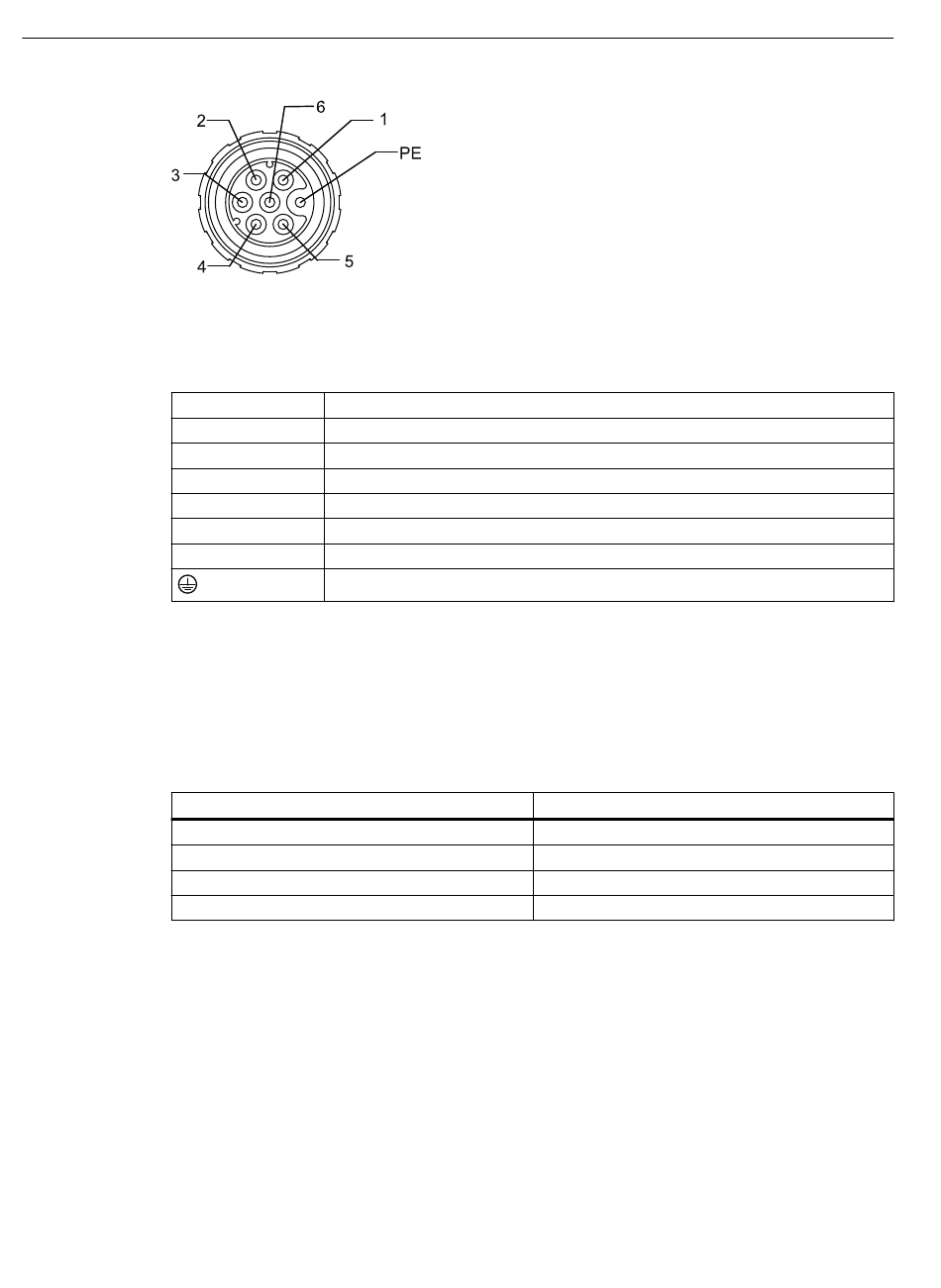

Bild 6-13
Tabelle 6-4
PIN
1
2
3
4
5
6
*) PTC 150 °C optional in Kombination mit KTY 84
6.2.4

Leistungsanschluss

Tabelle 6-5

Leitungsschutz bei elektrischer Parallelschaltung von Motoren

Bei folgenden Gegebenheiten benötigen Sie für jeden Motor zum Leitungsschutz einen
Leistungsschalter:
• Mehrere Motoren sind an einem Motor Module parallel geschaltet
• Die Strombelastbarkeit des Zuleitungsquerschnitts ist kleiner als der Bemessungsstrom des
Motor Modules
106
Polbild Signalsteckverbinder M17
PIN-Belegung Signalsteckverbinder M17
Schnittstelle
-1R2: -KTY oder Pt1000
+1R1: +KTY oder Pt1000
1TP1: PTC 130 °C
1TP2: PTC 130 °C
2TP1: PTC 150 °C *)
2TP2: PTC 150 °C *)
PE
Aderbelegung für Leistungsleitungen mit offenen Aderenden
Farbe / Kennzeichnung
grün / gelb
schwarz / U / L1 / C / L+
schwarz / V / L2
schwarz / W / L3 / D / L-
Anschluss
PE
U
V
W
Einbau-Torquemotoren 1FW6
Betriebsanleitung, 09/2022, A5E52220812A AA
